Пристрій для кабельного зв’язку з пересувними об’єктами

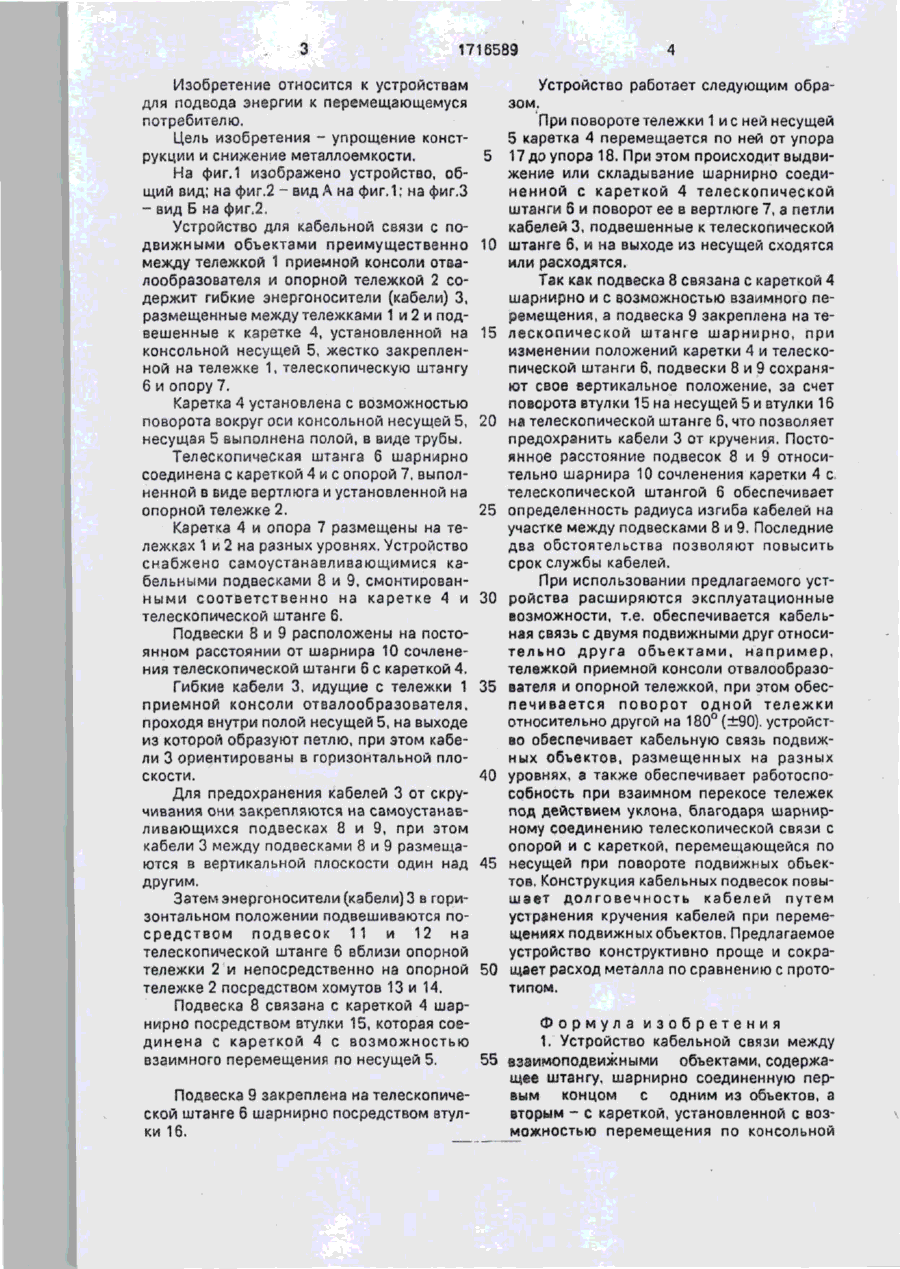

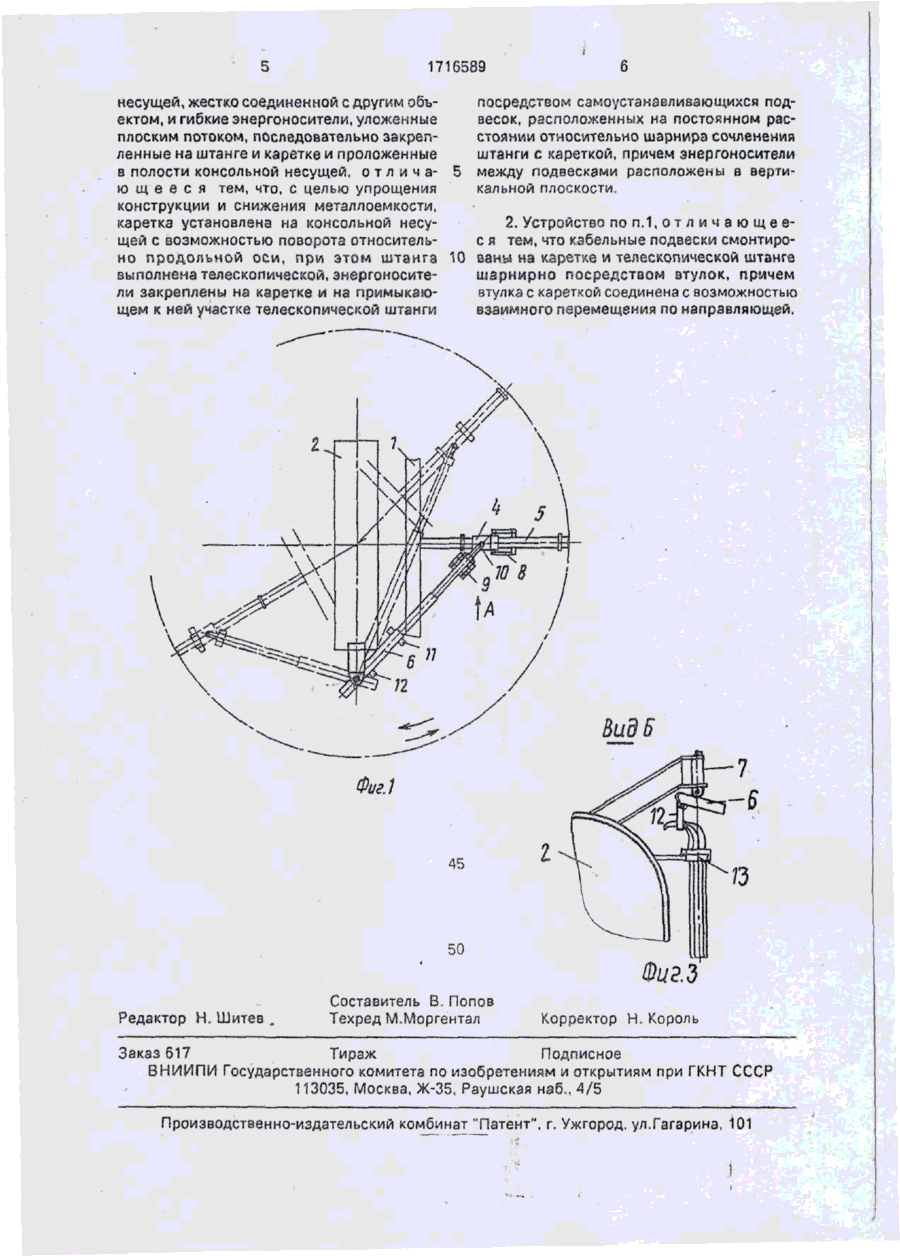

Изобретение относится к электротехнике и может быть использовано для снабжения . энергией перемещающихся приемников. Цель - упрощение конструкции и снижение металлоемкости. Устройство содержит жестко соединенную с одним из объектов 1 цилиндрическую полую несущую 5, на которой установлена каретка 4, имеющая возможность перемещения вдоль несущей 5 с одновременным поворотом относительно ее оси. С вторым подвижным объектом 2 и с кареткой 4 посредством шарниров соединена телескопическая штанга 6. Гибкий энергоноситель 4 поддерживается подвесками, установленными на телескопической штанге б и каретке 4. Подвески 8 и 9, установленные на каретке и на конце телескопической штанги,, выполнены самоустанавливающимися. 1 з.п. ф-лы, 3 ил. / л С о (Л 00 T716589 Изобретение относится к устройствам для подвода энергии к перемещающемуся потребителю. Цель изобретения - упрощение конструкции и снижение металлоемкости. 5 На фиг.1 изображено устройство, общий вид; на фиг.2 - вид А на фиг. 1; на фиг.З - вид Б на фиг.2. Устройство для кабельной связи с подвижными объектами преимущественно 10 между тележкой 1 приемной консоли отвалообразозателя и опорной тележкой 2 содержит гибкие энергоносители (кабели) 3, размещенные между тележками 1 и 2 и подвешенные к каретке 4, установленной на 15 консольной несущей 5, жестко закрепленной на тележке 1, телескопическую штангу 6 и опору 7. Каретка 4 установлена с возможностью поворота вокруг оси консольной несущей 5, 20 несущая 5 выполнена полой, в виде трубы. Телескопическая штанга 6 шарнирно соединена с кареткой 4 и с опорой 7, выполненной в виде вертлюга и установленной на опорной тележке 2. 25 Каретка 4 и опора 7 размещены на тележках 1 и 2 на разных уровнях. Устройство снабжено самоустанавливающимися кабельными подвесками 8 и 9, смонтированными соответственно на каретке 4 и 30 телескопической штанге 6. Подвески 8 и 9 расположены на постоянном расстоянии от шарнира 10 сочленения телескопической штанги 6 с кареткой 4. Гибкие кабели 3, идущие с тележки 1 35 приемной консоли отвалообразователя, проходя внутри полой несущей 5, на выходе из которой образуют петлю, при этом кабели 3 ориентированы в горизонтальной плоскости. 40 Для предохранения кабелей 3 от скручивания они закрепляются на самоустанавливающихся подвесках 8 и 9, при этом кабели 3 между подвесками 8 и 9 размещаются в вертикальной плоскости один над 45 другим. Затем энергоносители (кабели) 3 в горизонтальном положении подвешиваются посредством подвесок 11 и 12 на телескопической штанге 6 вблизи опорной тележки 2 и непосредственно на опорной 50 тележке 2 посредством хомутов 13 и 14. Подвеска 8 связана с кареткой 4 шарнирно посредством зтулки 15, которая соединена с кареткой 4 с возможностью взаимного перемещения по несущей 5. 55 Подвеска 9 закреплена на телескопической штанге 6 шарнирно посредством втулки 16. Устройство работает следующим образом. При повороте тележки 1 и с ней несущей 5 каретка 4 перемещается по ней от упора 17 до упора 18. При этом происходит выдвижение или складывание шарнирно соединенной с кареткой 4 телескопической штанги 6 и поворот ее в вертлюге 7, а петли кабелей 3, подвешенные к телескопической штанге 6, и на выходе из несущей сходятся или расходятся. Так как подвеска 8 связана с кареткой 4 шарнирно и с возможностью взаимного перемещения, а подвеска 9 закреплена на телескопической штанге шарнирно, при изменении положений каретки 4 и телескопической штанги 6, подвески 8 и 9 сохраняют свое вертикальное положение, за счет поворота втулки 15 на несущей 5 и втулки 16 на телескопической штанге 6, что позволяет предохранить кабели 3 от кручения. Постоянное расстояние подвесок 8 и 9 относительно шарнира 10 сочленения каретки 4 с. телескопической штангой 6 обеспечивает определенность радиуса изгиба кабелей на участке между подвесками 8 и 9. Последние два обстоятельства позволяют повысить срок службы кабелей. При использовании предлагаемого устройства расширяются эксплуатационные возможности, т.е. обеспечивается кабельная связь с двумя подвижными друг относительно друга объектами, например, тележкой приемной консоли отвалообразователя и опорной тележкой, при этом обеспечивается поворот одной тележки относительно другой на 180° (±90). устройство обеспечивает кабельную связь подвижных объектов, размещенных на разных уровнях, з также обеспечивает работоспособность при взаимном перекосе тележек под действием уклона, благодаря шарнирному соединению телескопической связи с опорой и с кареткой, перемещающейся по несущей при повороте подвижных объектов. Конструкция кабельных подвесок повышает долговечность кабелей путем устранения кручения кабелей при перемещениях подвижных объектов. Предлагаемое устройство конструктивно проще и сокращает расход металла по сравнению с прототипом. Формула изобретения 1. Устройство кабельной связи между взаимоподвижными объектами, содержащее штангу, шзрнирно соединенную первым концом с одним из объектов, а вторым - с кареткой, установленной с возможностью перемещения по консольной 1716589 6 несущей, жестко соединенной с другим объпосредством самоустанавливающихся подектом, и гибкие энергоносители, уложенные весок, расположенных на постоянном расплоским потоком, последовательно закрепстоянии относительно шарнира сочленения ленные на штанге и каретке и проложенные штанги с кареткой, причем энергоносители в полости консольной несущей, о т л и ч а между подвесками расположены в вертию щ е е с я тем, что, с целью упрощения кальной плоскости. конструкции и снижения металлоемкости, каретка установлена на консольной несу2. Устройство по п. 1, о т л и ч а ю щ е ещей с возможностью поворота относительс я тем, что кабельные подвески смонтироно продольной оси, при этом штанга 10 вана на каретке и телескопической штанге выполнена телескопической, энергоноситешаркирно посредством втулок, причем ли закреплены на каретке и на примыкаювтулка с кареткой соединена с возможностью щем к ней участке телескопической штанги взаимного перемещения по направляющей. Фиг.1 45 50 Редактор Н. Шитев й Составитель В. Попов Техред М.Моргентал Корректор Н. Король Заказ 617 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
