Вітряний двигун
Формула / Реферат
1. Ветродвигатель, содержащий лопастное ветроколесо, закрепленное на втулке, размещенной на горизонтальном валу, кинематически связанное с генератором, исполнительный орган регулятора частоты вращения, отличающийся тем, что, с целью повышения мощности и коэффициента использования ветра, ветродвигатель дополнительно содержит установленную на вертикальной трубчатой опоре поворотную головку, в которой расположен горизонтальный вал, два лопастных ветроколеса, размещенных на горизонтальном валу с возможностью вращения в сторону, противоположную вращению первого ветроколеса, первое ветроколесо расположено между дополнительными ветроколесами и кинематически связано с ними, а исполнительный орган регулятора частоты вращения выполнен в виде электромагнита, обмотки которого размещены на втулке первого ветроколеса, выполненной из немагнитного материала, и металлического диска, установленного на горизонтальном валу с возможностью индуктивного взаимодействия с электромагнитом.
2.Ветродвигатель по п.1, отличающийся тем, что кинематическая связь ветроколес с генератором выполнена в виде вертикального вала отбора мощности, расположенного в центре трубчатой опоры, конических шестерен, одна из которых закреплена на верхнем конце вала отбора мощности, размещена внутри поворотной головки и контактирует с двумя другими шестернями, имеющими равные диаметры и расположенными диаметрально противоположно друг другу, причем одна из них расположена на втулке первого ветроколеса, а другая — на горизонтальном валу.
Текст

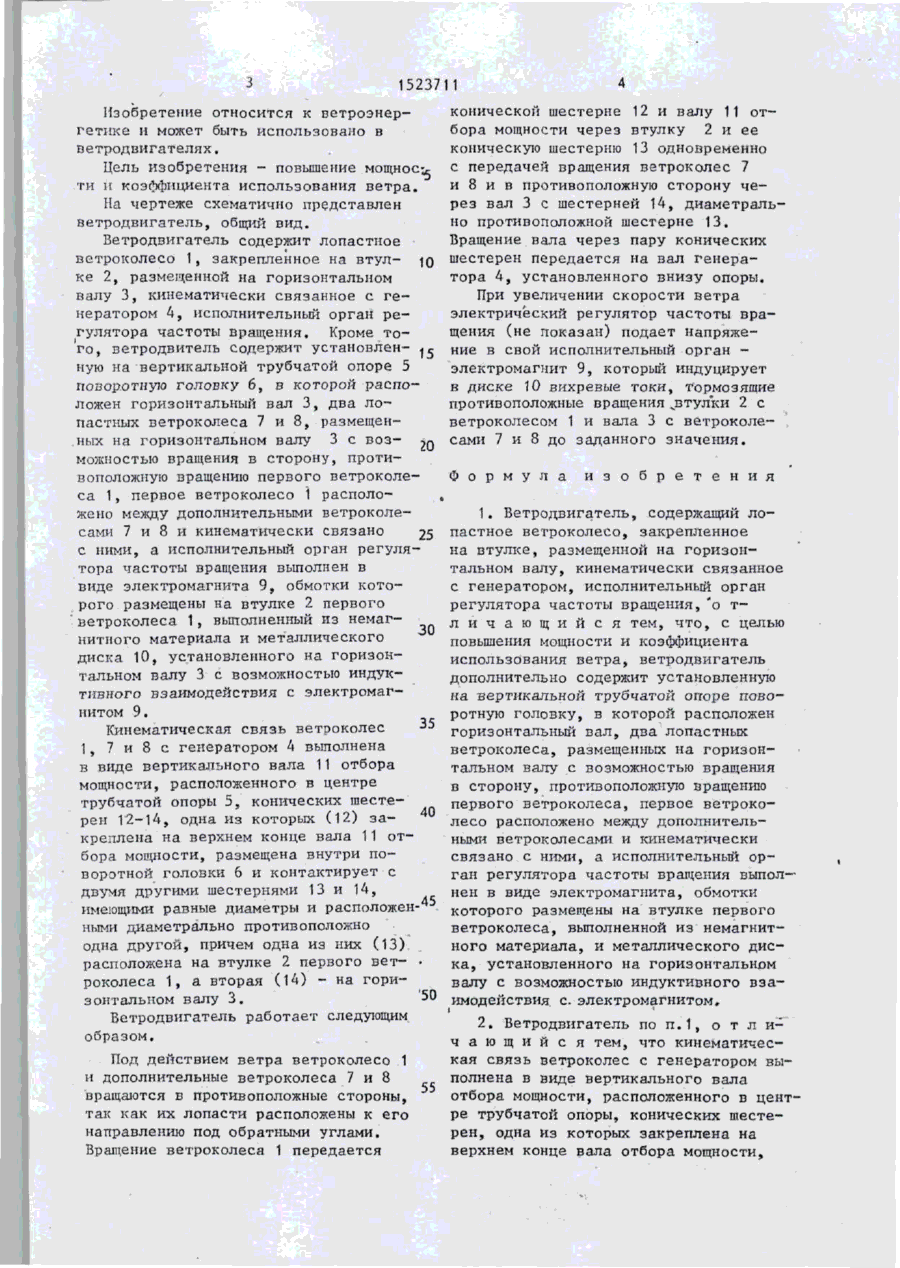

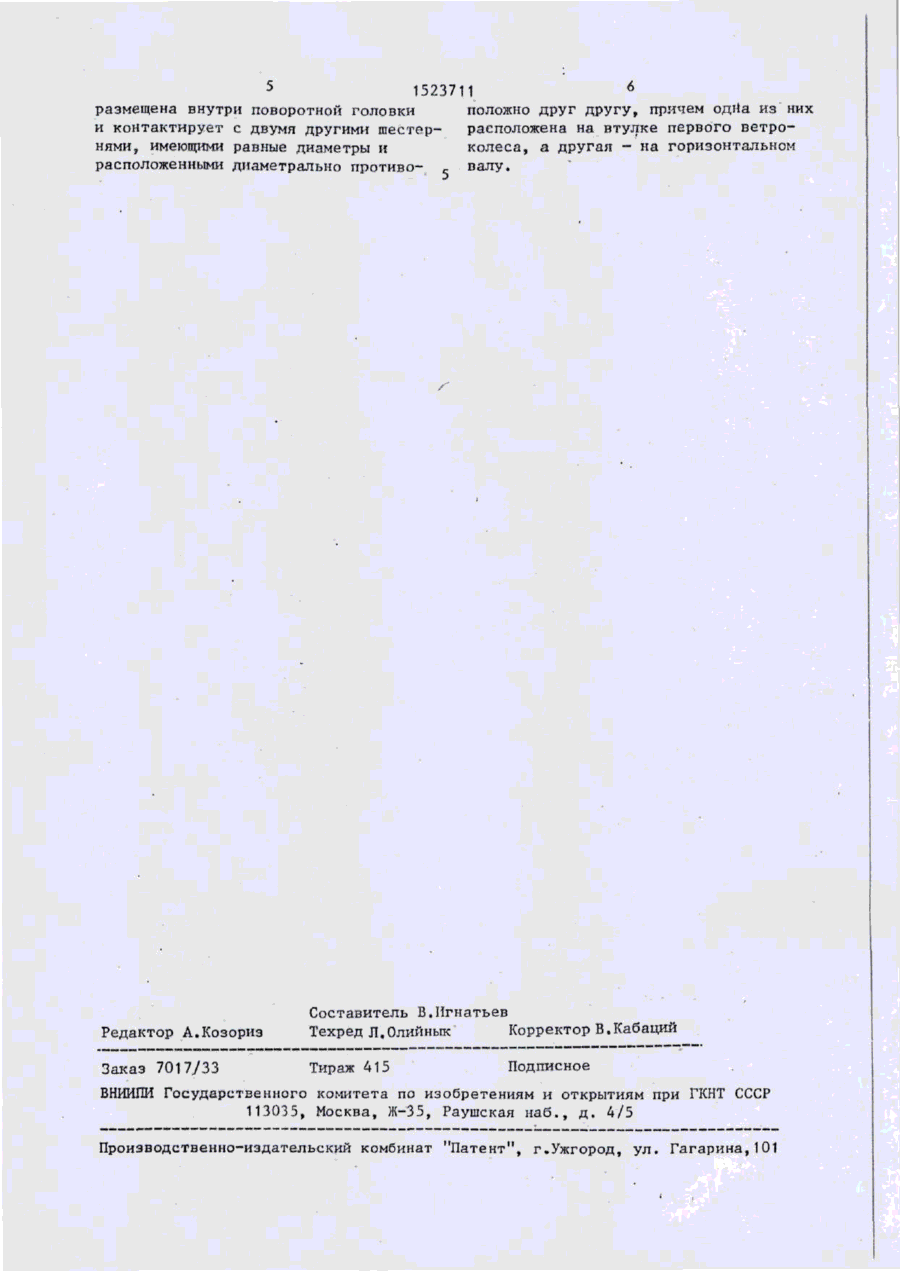

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51) 4 F 03 D 7/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4338494/25-06 (22) 07.12.87 (46) 23.11.89.Бюл. № 43 (75) Ч.-К.А. Будревич (53) 621.548(088.8) (56) Авторское свидетельство СССР № 591606, кл. F 03 D 7/02, 1978. (54) ВЕТРОДВИГАТЕЛЬ (5 7) Изобретение относится К ветроэнергетике и позволяет повысить мощность ветродвигателя и коэффициент использования ветра.Во время работы_ветродвигатель, содержащий три лопастных ветроколеса (ВК) 1,7 и 8, одно из которых 1 закреплено на втулке*2, размещенной на горизонтальном валу 3, передает вращение ВК 1, 7 и 8 на генератор 4, причем ВК 1 размещено между ВК 7 и 8 и вращается в сторону, противоположную их вращению. Передача вращения передается через кинемат.ическуга связь, выполненную в виде вертикального вала 11 отбора мощ йти £РПФ-К ности, расположенного в центре трубчатой опоры 5, конических шестерен 12-14, одна из которых 12 закреплена на верхнем конце вала 11 отбора мощности, размещена внутри поворотной головки 6, установленной на опоре 5, и крнтактирует с двумя другими шестернями 13 и 14, имеющими равные диаметры и расположенными противоположно друг другу, причем одна из них расположена на втулке 2 ВК 1, а другая 14 - на горизонтальном валу 3. При увеличении скорости ветра исполни'тельный орган регулятора частоты вращения, выполненный в виде электромагнита 9, обмотки которого расположены на втулке 2, выполненной но немагнитного материала, индуцирует в металлическом диске 10, закрепленном на горизонтальном валу 3, вихревые токи, соз- $*„„ давая при этом момент, противоположный • моменту вращения ВК 1, 7 и 8 и прнво- В дит частоту вращения ВК 1,7 и 8 к заданной. 1 3»П, ф-ЛЫ, 1 ИП. La, 1523711 Изобретение относится к ветроэнергетике и может быть использовано в ветродвигателях. Цель изобретения - повышение мощнос ти и коэффициента использования ветра. На чертеже схематично представлен ветродвигатель, общий вид. Ветродвигатель содержит лопастное ветроколесо 1, закрепленное на втул 10 ке 2, размещенной на горизонтальном валу 3, кинематически связанное с генератором 4, исполнительный орган регулятора частоты вращения. Кроме того, ветродвитель содержит установлен- ,с ную на вертикальной трубчатой опоре 5 поворотную головку 6, в которой расположен горизонтальный вал 3, два лопастных ветроколеса 7 и 8, размещенных на горизонтальном валу 3 с воз- 20 МОЖНОСТЬЮ вращения в сторону, противоположную вращению первого ветроколеса 1, первое ветроколесо 1 расположено между дополнительными ветроколесами 7 и 8 и кинематически связано 25 с ними, а исполнительный орган регулятора частоты вращения выполнен в виде электромагнита 9, обмотки которого размещены на втулке 2 первого ветроколеса 1, выполненный из немаг30 нитного материала и металлического диска Ю , установленного на горизонтальном валу 3 с возможностью индуктивного взаимодействия с электромагнитом 9. конической шестерне 12 и валу 11 отбора мощности через втулку 2 и ее коническую шестерню 13 одновременно с передачей вращения ветроколес 7 и 8 и в противоположную сторону через вал 3 с шестерней 14, диаметрально противоположной шестерне 13. Вращение вала через пару конических шестерен передается на вал генератора 4, установленного внизу опоры. При увеличении скорости ветра электрический регулятор частоты вращения (не показан) подает напряжение в свой исполнительный орган электромагнит 9, который индуцирует в диске 10 вихревые токи, тормозящие противоположные вращения ^втулки 2 с ветроколесом 1 и вала 3 с ветроколесами 7 и 8 до заданного значения. Ф о р м у л а и з о б р е т е н и я 1. Ветродвигатель, содержащий лопастное ветроколесо, закрепленное на втулке, размещенной на горизонтальном валу, кинематически связанное с генератором, исполнительный орган регулятора частоты вращения, 'о тл и ч а ю щ и й с я тем, что, с целью повышения мощности и коэффициента использования ветра, ветродвигатель дополнительно содержит установленную на вертикальной трубчатой опоре поворотную головку, в которой расположен 35 горизонтальный вал, два лопастных Кинематическая связь ветроколес ветроколеса, размещенных на горизон1, 7 и 8 с генератором 4 выполнена тальном валу с возможностью вращения в виде вертикального вала 11 отбора в сторону, противоположную вращению мощности, расположенного в центре первого ветроколеса, первое ветрокотрубчатой опоры 5, конических шесте40 лесо расположено между дополнительрен 12-14, одна из которых (12) заными ветроколесами и кинематически креплена на верхнем конце вала 11 отсвязано с ними, а исполнительный орбора мощности, размещена внутри поган регулятора частоты вращения выполворотной головки 6 и контактирует с нен в виде электромагнита, обмотки двумя другими шестернями 13 и 14, .45 которого размещены на втулке первого имеющими равные диаметры и расположен ветроколеса, выполненной из немагнитиыми диаметрально противоположно ного материала, и металлического дисодна другой, причем одна из них (13) ка, установленного на горизонтальном расположена на втулке 2 первого ветвалу с возможностью индуктивного взароколеса 1, а вторая (14) - на гориимодействия с. электромагнитом, •50 і зонтальном валу 3. Ветродвигатель работает следующим 2. Ветродвигатель по п.1, о т л и образом. ч а ю щ и й с я тем, что кинематическая связь ветроколес с генератором выПод действием ветра ветроколесо 1 полнена в виде вертикального вала и дополнительные ветроколеса 7 и 8 55 отбора мощности, расположенного в центвращаются в противоположные стороны, ре трубчатой опоры, конических ЕІЄСТЄтак как их лопасти расположены к его рен, одна из которых закреплена на направлению под обратными углами. верхнем конце вала отбора мощности, Вращение ветроколеса 1 передается 5 6 1523711 размещена внутри поворотной головки положно друг другу, прячем одна из них и контактирует с двумя другими тестеррасположена на втулке первого ветронями, имеющими равные диаметры и колеса, а другая - на горизонтальном расположенными диаметрально противо- с валу» Редактор А.Козориз Составитель В.Игнатьев Техред Л.Олийнык Корректор В.Кабаций Заказ 7017/33 Тираж 415 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
ДивитисяДодаткова інформація
Назва патенту англійськоюWindmill
Автори англійськоюBudrevych Cheslav-Konstiantyn Albinovych
Назва патенту російськоюВетродвигатель
Автори російськоюБудревич Чеслав-Константин Альбинович
МПК / Мітки
МПК: F03D 7/02
Код посилання
