Спосіб індикації
Номер патенту: 16036
Опубліковано: 29.08.1997
Формула / Реферат
Способ индикации на позиционно-цифровой шкале, заключающийся в высвечивании на элементе шкалы, соответствующем индицируемому значению сигнала, цифрового символа и невысвечивании элементов шкалы, соответствующих большим значениям, отличающийся тем, что, с целью повышения информативности и наглядности индикации, на элементах шкалы, соответствующих меньшим, чем индицируемые, значениям, высвечивают дискретные графические символы.
Текст

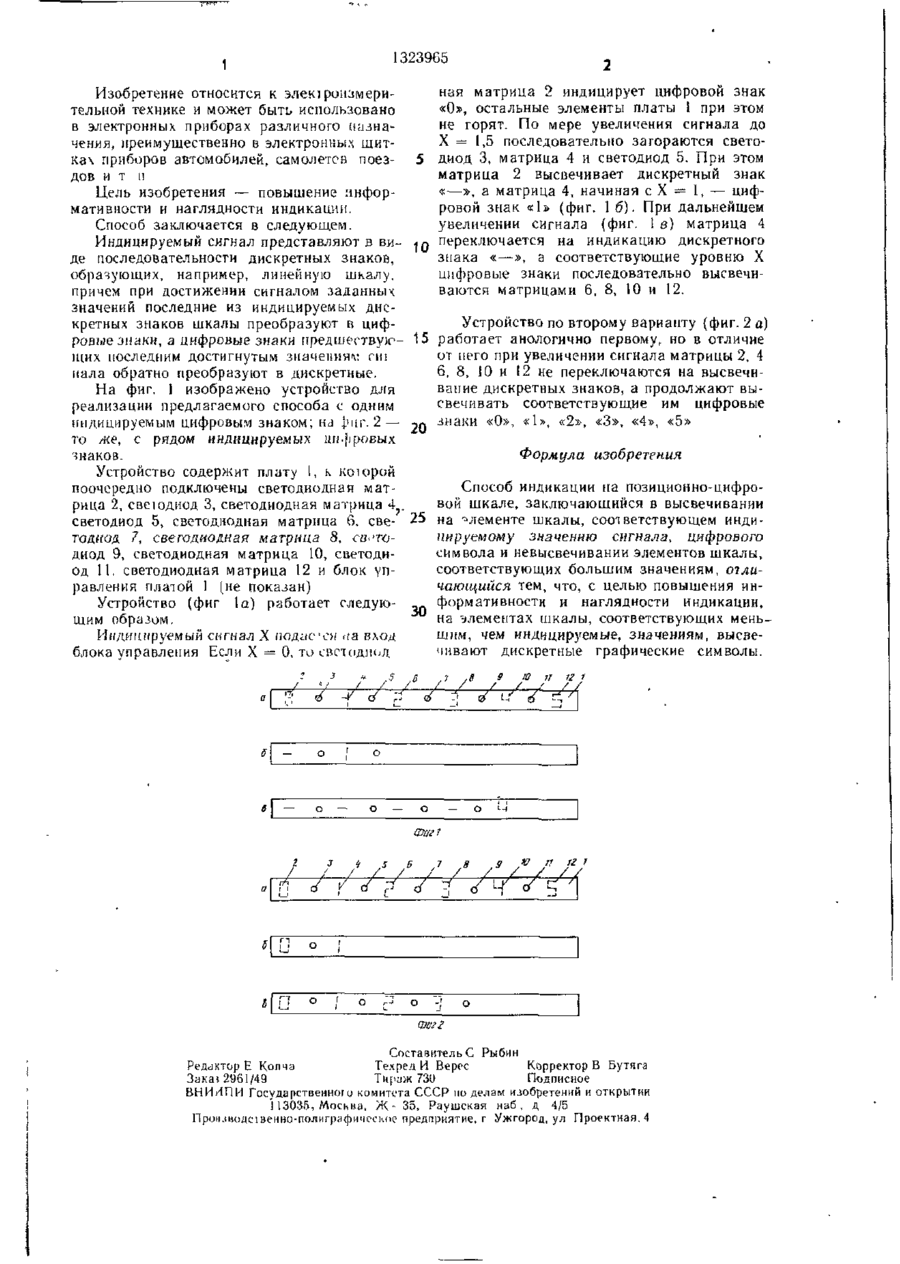

Изобретение относится к электроизмерительной технике Цель изобретения — повышение информативности и наглядности индикации Индицируемый сигнал представляют в виде последовательности дискретных знаков, образующих, например, линейную шкалу При достижении сигналом заданных значений последние из индицируемых дискретных знаков шкалы преобразуют в цифровые знаки Цифровые же знаки, предшествующие последним достигнутым значениям сигнала, опять преобразуют в дискретные 2 ил GO to со с© СП 1323965 1 Изобретение относится к злені роизмерительной технике и может быть использовано в электронных приборах различного назначения, преимущественно в электронных щитках приборов автомобилей, самолетов поездов и т и Цель изобретения — повышение информативности и наглядности индикации. Способ заключается в следующем. Индицируемый сигнал представляют в виде последовательности дискретных знаков, образующих, например, линейную шкалу, причем при достижении сигналом заданных значений последние из индицируемых дискретных знаков шкалы преобразуют в цифровые знаки, а цифровые знаки предшествующих последним достигнутым значениям cm пала обратно преобразуют в дискретные. На фиг. I изображено устройство для реализации предлагаемого способа с одним индицируемым цифровым знаком; на }чп\ 2 — то же, с рядом индицируемых цифровых знаков. Устройство содержит плату I, к которой поочередно подключены светодиодная матрица 2, свеюдиод 3, светодиодная матрица 4?ч светодиод 5, светодиодная матрица 6, светодиод 7, светодиодная матрица 8, ов
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of indication
Автори англійськоюPankratov Ihor Yefymovych, Sakhno Yurii Vasyliovych
Назва патенту російськоюСпособ индикации
Автори російськоюПанкратов Игорь Ефимович, Сахно Юрий Васильевич
МПК / Мітки
МПК: G01R 13/00
