Вітроагрегат

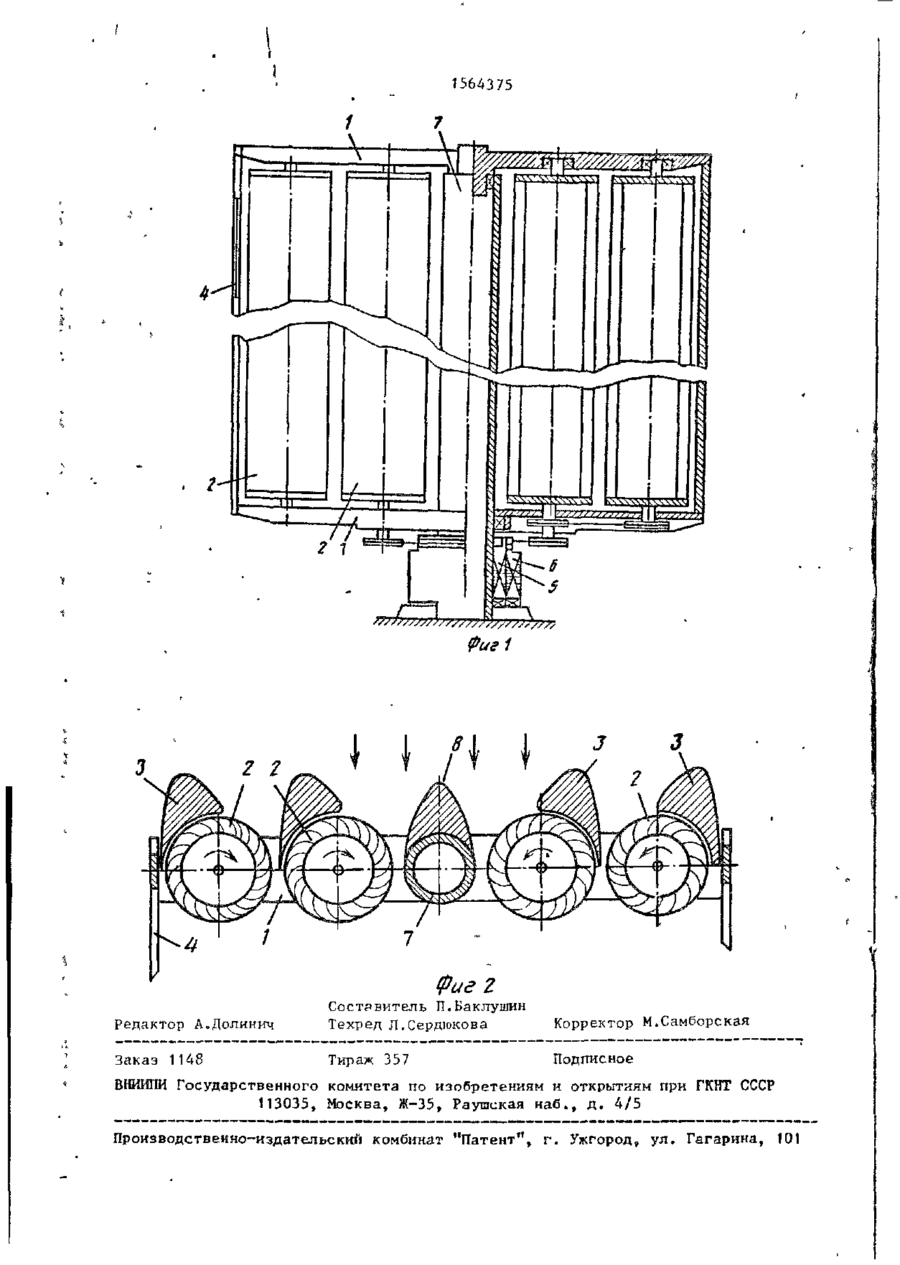

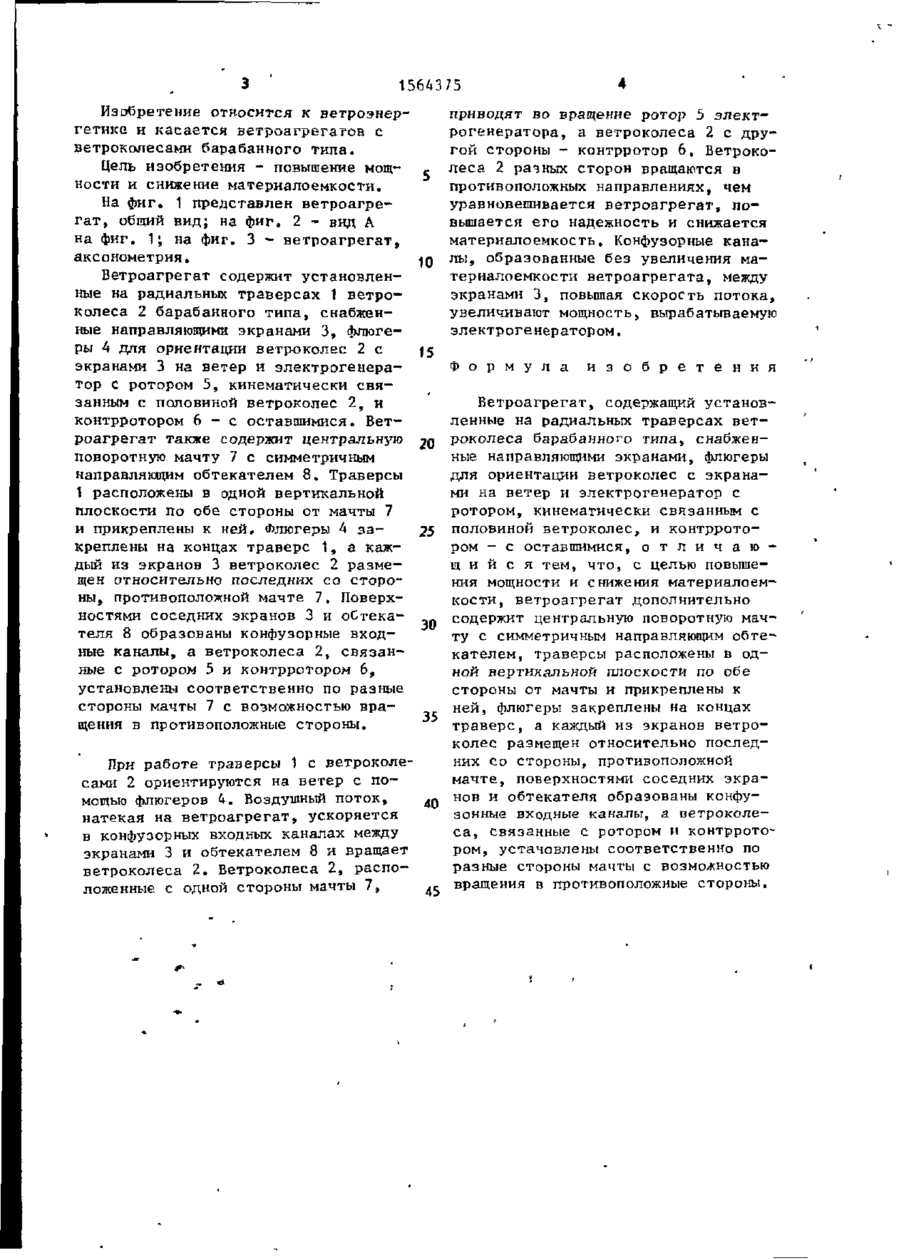

Изобретение позволяет повысить мощность и снизить материалоемкость ветроагрегата. Ветроагрегат содержит ветроколеса 2 барабанного типа, установленные на радиальных траверсах 1. Флюгеры 4 поворачивают на ветер тра версы с ветроколесами и мачту 7 с направляющим обтекателем 8» Воздушный поток, ускоряясь в конфузорных входных каналах, образованных без дополнительных материальных затрат поверхностями экранов и обтекателя, увеличивает мощность ветроколес 2. При этом одни из ветроколес 2 расположены по одну сторону мачты 7 и приводят во вращение ротор электрогенератора, а другие приводят во вращение контрротор, расположены по другую сторону мачты 7 в общей вертикальной плоскости, с первыми и имеют относительно них противоположное направление вращения, что уравновешивает ветроагрегат в работе. 3 ил. СП 1 < І 15643/5 Изобретение относится к ветроэнергетике и касается ветроагрегатов с ветроколесами барабанного типа. Цель изобретения - повышение мощности и снижение материалоемкости. На фиг. 1 представлен ветроагрегат, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - ветроагрегат, аксонометрия, Ветроагрегат содержит установленные на радиальных траверсах 1 ветроколеса 2 барабанного типа, снабженные направляющими экранами 3, флюгеры 4 для ориентации ветроколес 2 с экранами 3 на ветер и электрогенератор с ротором 5, кинематически связанным с половиной ветроколес 2, и контрротором 6 - е оставшимися. Ветроагрегат также содержит центральную поворотную мачту 7 с симметричным направляющим обтекателем 8, Траверсы 1 расположены в одной вертикальной плоскости по обе стороны от мачты 7 и прикреплены к ней, Ллюгеры 4 закреплены на концах траверс 1, а каждый из экранов 3 ветроколес 2 размещен относительно последних со стороны, противоположной мачте 7, Поверхностями соседних экранов 3 и оСтекателя 8 образованы конфузорные входные каналы, а ветроколеса 2, связанные с ротором 5 и контрротором 6, установлены соответственно по разные стороны мачты 7 с возможностью вращения в противоположные стороны. приводят во вращение ротор 5 электрогенератора, а ветроколеса 2 с другой стороны - контрротор 6, Ветроко- леса 2 разных сторон вращаются в противоположных направлениях, чем уравновешивается ветроагрегат, повышается его надежность и снижается материалоемкость. Конфузорные кана• 0 лы, образованные без увеличения ма( териалоемкости ветроагрегата, между экранами 3, повышая скорость потока, увеличивают мощность, вырабатываемую электрогенератором. 15 Ф о р м у л а 2Q 25 3 « При работе траверсы 1 с ветроколесами 2 ориентируются на ветер с помощью флюгеров 4. Воздушный поток, 40 натекая на ветроагрегат, ускоряется в конфузорных входных каналах между экранами 3 и обтекателем 8 и вращает ветроколеса 2. Ветроколеса 2, распо., ложенные с одной стороны мачты 7, и з о б р е т е н и я Ветроагрегат, содержащий установленные на радиальных траверсах ветроколеса барабанного типа, снабженные направляющими экранами, флюгеры для ориентации ветроколес с экранами на ветер и электрогенератор с ротором, кинематически связанным с половиной ветроколес, и контрротором - с оставшимися, о т л и ч а ю щ и й с я тем, что, с целью повышения мощности и снижения материалоемкости, ветроагрегат дополнительно содержит центральную поворотную мачту с симметричным направляющим обтекателем, траверсы расположены в одной вертикальной плоскости по обе стороны от мачты и прикреплены к ней, флюгеры закреплены на концах траверс, а каждый из экранов ветроколес размещен относительно последних со стороны, противоположной мачте, поверхностями соседних экранов и обтекателя образованы конфузонные входные каналы, а оетроколеса, связанные с ротором и контрротором, установлены соответственно по разные стороны мачты с возможностью вращения в противоположные стороны. 1564375 шшшшшж фиг 2 Редактор А.Долинкч Составитель П.Баклушин Техред Л.Сердюкова Корректор М.Самборская Заказ 1148 Тираж 357 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
