Механізм вертикального зльоту та приземлення безкільового літального апарата
Формула / Реферат
Механізм вертикального зльоту і приземлення безкільового апарата, який характеризується тим, що містить рухому фланцеву платформу, яка з’єднана з робочим комплексом безкільового літального апарата чотирма штоками, які мають шарнірне з’єднання з платформою, а з робочим комплексом, через циліндри, з гідравлічним приводом, штоки розміщені на площині через 90°, а через кожні 45° від кожного штока розміщені по одному гвинту під кутом нахилу 45° до фланцевої платформи.
Текст

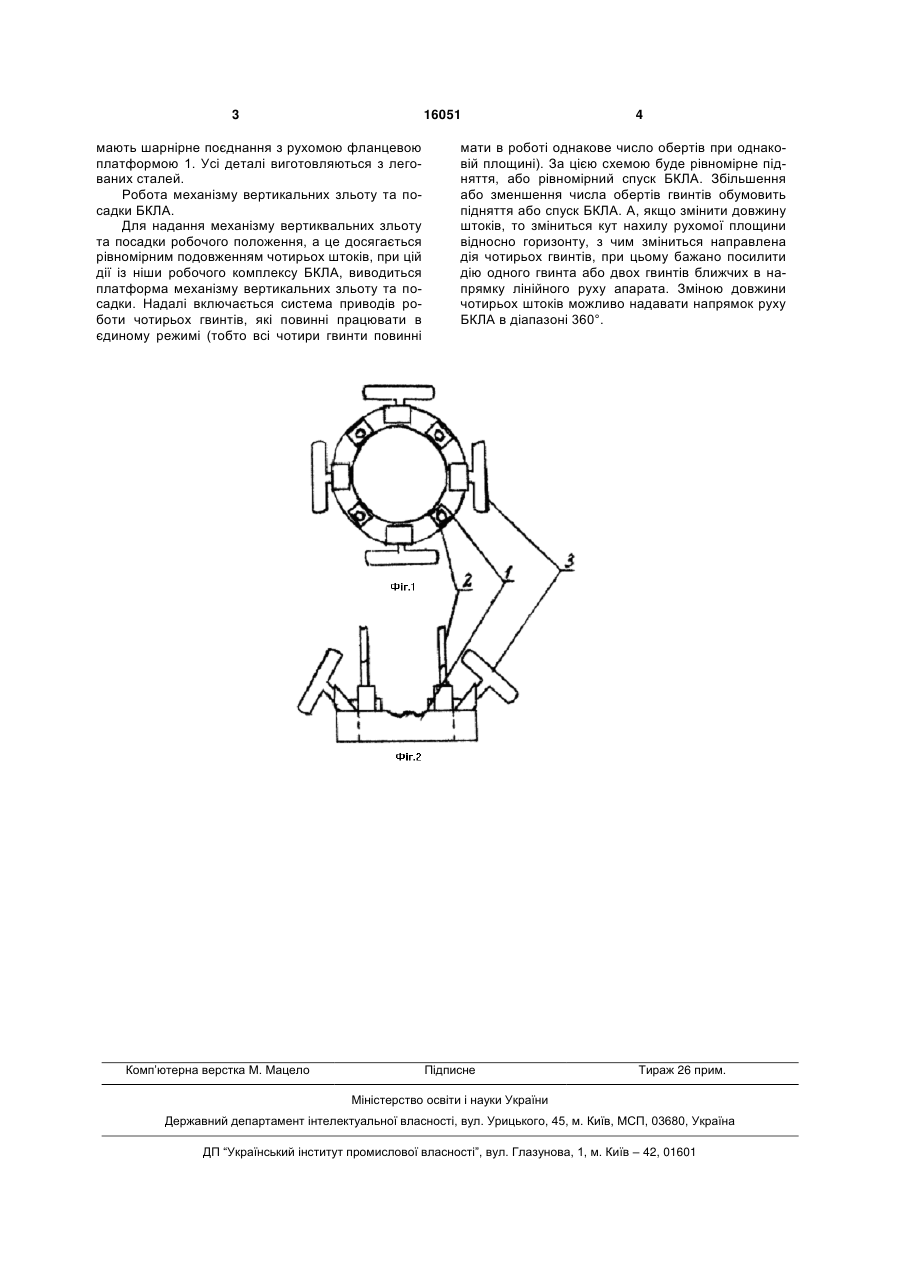

Механізм вертикального зльоту і приземлення безкільового апарата, який характеризується тим, що містить рухому фланцеву платформу, яка 3 16051 мають шарнірне поєднання з рухомою фланцевою платформою 1. Усі деталі виготовляються з легованих сталей. Робота механізму вертикальних зльоту та посадки БКЛА. Для надання механізму вертиквальних зльоту та посадки робочого положення, а це досягається рівномірним подовженням чотирьох штоків, при цій дії із ніши робочого комплексу БКЛА, виводиться платформа механізму вертикальних зльоту та посадки. Надалі включається система приводів роботи чотирьох гвинтів, які повинні працювати в єдиному режимі (тобто всі чотири гвинти повинні Комп’ютерна верстка М. Мацело 4 мати в роботі однакове число обертів при однаковій площині). За цією схемою буде рівномірне підняття, або рівномірний спуск БКЛА. Збільшення або зменшення числа обертів гвинтів обумовить підняття або спуск БКЛА. А, якщо змінити довжину штоків, то зміниться кут нахилу рухомої площини відносно горизонту, з чим зміниться направлена дія чотирьох гвинтів, при цьому бажано посилити дію одного гвинта або двох гвинтів ближчих в напрямку лінійного руху апарата. Зміною довжини чотирьох штоків можливо надавати напрямок руху БКЛА в діапазоні 360°. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of vertical takeoff and landing of finless aircraft
Автори англійськоюTsiurenko Valentyn Andriiovych
Назва патенту російськоюМеханизм вертикального взлета и приземления бескилевого летательного аппарата
Автори російськоюЦюренко Валентин Андреевич
МПК / Мітки
МПК: B64C 29/00, B64C 39/02
Мітки: літального, зльоту, вертикального, приземлення, безкільового, апарата, механізм
