Пристрій контролю зольності відходів флотації

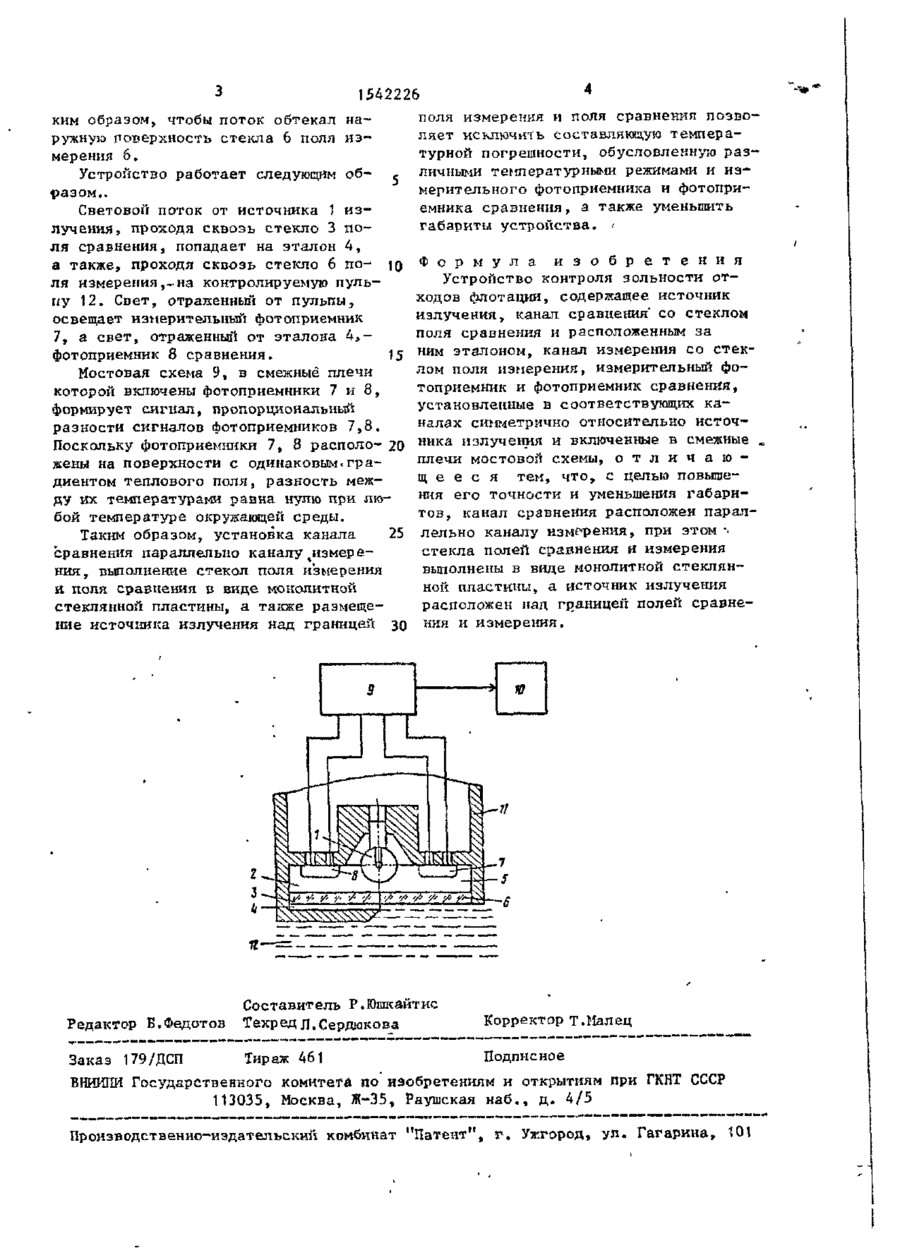

ДЛЯ СЛУЖГБНОГО ПОЛЬЗОВАНИЯ ЭКЗ о о г> о союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН ( 5 1 ) 5 G 01 N 2 1 / 5 3 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4317326/23-25 (22) 18.08.87 (71) Ворошиловградский филиал Государственного проектно-конструкторского и научно-исследовательского института Гипроуглеавтоматизация (72) М.Е.Ситников, А.В.Панин и О.А.Погорелов (53) 535.242(088.8) (56) Авторское свидетельство СССР № 462119, кл. G 01 N 21/26, 1972. Авторское свидетельство СССР N 428255, кл. G 01 N 21/20, 1970. * (54) УСТРОЙСТВО КОНТРОЛЯ ЗОЛЬНОСТИ ОТХОДОВ ФЛОТАЩШ (57) Изобретение относится к контрольно-измерительной технике и может найти применение в угольной и горнодобывающей промышленности, например при автоматическом контроле зольности продуктов флотации в потоках пульп. Цель изобретения - повышение точности и уменьшение габаритов устройства. Устройство содержит источник излучения, канал сравнения со стеклом поля сравнения и расположенным за ним эталоном, канал измерения со стеклом поля измерения, измерительный фотоприемник и фотоприемник сравнения, установленные симметрично относительно источника излучения. При этом канал измерения установлен параллельно каналу сравнения, стекла полей измерения и сравнения выполнены в виде монолитнон стеклянной пластины, а центр источника излучения расположен над границей поля измерения и поля сравнения. Повышение точности достигается за счет выравнивания температурных режимов ^отоприемішков, 1 ил. ел Изобретение относится к контрольноизмерительной технике и может найти применение в угольной и горнодобывающей промышленности, при автоматическом контроле зольности продуктов флотации в потоках пульп. Цель изобретения - повышение точности, уменьшение габаритов устройства. Схема устройства изображена на чертеже. Устройство контроля зольности отходов флотации содержит источник 1 излучения, канал 2 сравнения со стеклом 3 поля сравнения и расположенным за ним эталоном 4, канал 5 измерения со стек5-90 лом 6 поля измерения, измерительный фотоприемник 7 и фотоприемник 8 сравнения, установленные симметрично относительно источника 1 излучения и включенные в смежные плечи мостовой схемы 9, соединенной с индикатором 10. При этом канал 2 сравнения установлен параллельно каналу 5 измерения, стекла полей измерения 6 и сравнения 3 выполнены в виде монолитной стеклянной пластины, а центр источника 1 излучения расположен над границей поля измерения и поля сравнения. Все элементы устройства заключены в герметичный корпус 11, который помещают в поток 12 пульпы в процессе работы та to to 1542226 ким образом, чтобы поток обтекал наружную поверхность стекла 6 полл измерения б. Устройство работает следующим образом.. Световой поток от источника 1 излучения, проходя сквозь стекло 3 поля сравнения, попадает на эталон 4, а также, проходя сквозь стекло 6 no- to ля измерения,-на контролируемую пульну 12. Свет, отраженный от пульпы 3 освещает измерительный фотоприемник 7, а свет, отраженный от эталона 4>фотоприемник 8 сравнения. 15 Мостовая схема 9, в смежные плечи которой включены фотоприемники 7 и 8, формирует сигнал, пропорциональный разности сигналов фотоприемников 7,8. Поскольку фотоприемники 7, 8 располо- 20 жены на поверхности с одинаковым.градиентом теплового поля, разность между их температурами равна нулю при любой температуре окружающей среды. 25 Таким образом, установка канала сравнения параллельно каналу^измерения , выполнение стекол поля измерения й поля сравнения в виде монолитной стеклянной пластины, а также размещение источника излучения над границей 30 Редактор Б.Федотов поля измерения и поля сравнения позволяет ИСКЛЮЧИТЬ составляющую температурной погрешности, обусловленную различными температурными режимами и измерительного фотоприемника и фотоприемника сравнения, а также уменьшить габариты устройства. < Ф о р м у л а и з о б р е т е н и я Устройство контроля зольности отходов флотации, содержащее источник излучения, канал сравнения' со стеклом поля сравнения и расположенным за ним эталоном, канал измерения со стеклом поля измерения, измерительный фотоприемник и фотоприемник сравнения, установленные в соответствующих каналах симметрично относительно источника излучения и включенные в смежные плеч:и мостовой схемы, о т л и ч а ю щ е е с я теп, что, с целью повышения его точности и уменьшения габаритов, канал сравнения расположен параллельно каналу измерения, при этом -. стекла полей сравнения и измерения выполнены в виде монолитной стеклянной пластины, а источник излучения расположен над границей полей сравнения и измерения. Составитель Р.Юшка-йтис Техред д. Сердюкова Корректор Т.Малец Заказ 179/ДСП Тираж 461 Подписное В Ш И Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н Ш 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
