Резонансна хвилевідна діафрагма
Номер патенту: 16113
Опубліковано: 17.07.2006
Автори: Бортюк Леонід Володимирович, Траілін Вячеслав Федорович
Формула / Реферат
Резонансна хвилевідна діафрагма, що має прямокутну форму і скруглення гострих кромок, яка відрізняється тим, що профіль скруглення на широкій і вузькій стінках вікна діафрагми має скруглення гострих кромок, які виконані симетричними плавними кривими, що утворюють у кожному поперечному перерізі нескінченно тонкі резонансні діафрагми, що мають однакові резонансні частоти.
Текст

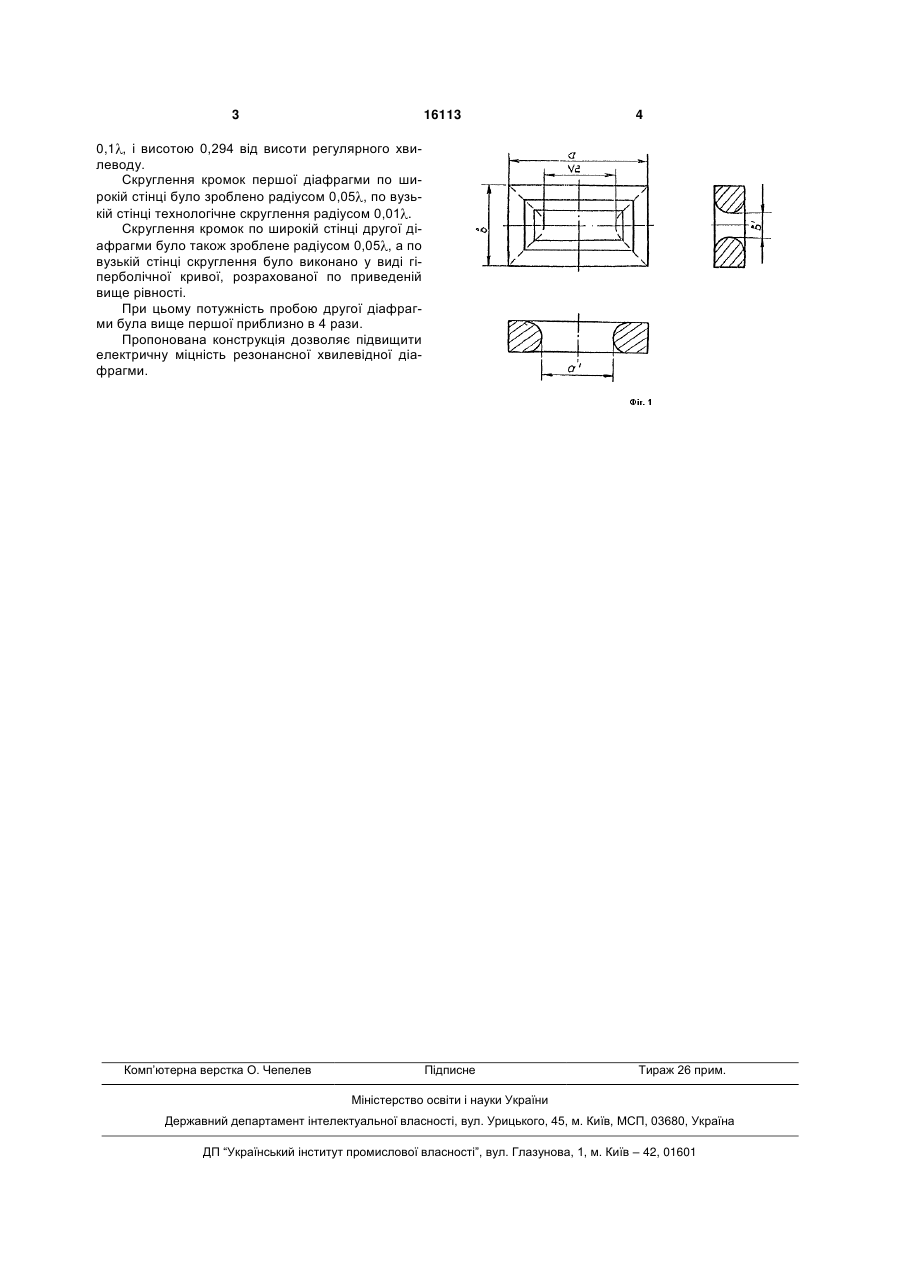

Резонансна хвилевідна діафрагма, що має прямокутну форму і скруглення гострих кромок, яка відрізняється тим, що профіль скруглення на широкій і вузькій стінках вікна діафрагми має скруглення гострих кромок, які виконані симетричними плавними кривими, що утворюють у кожному поперечному перерізі нескінченно тонкі резонансні діафрагми, що мають однакові резонансні частоти. (11) (21) u200602086 (22) 27.02.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Бортюк Леонід Володимирович, Траілін Вячеслав Федорович (73) КАЗЕННЕ ПІДПРИЄМСТВО "НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС "ІСКРА" де ду; 3 16113 4 Підписне Тираж 26 прим. 0,1 , і висотою 0,294 від висоти регулярного хвилеводу. Скруглення кромок першої діафрагми по широкій стінці було зроблено радіусом 0,05 , по вузькій стінці технологічне скруглення радіусом 0,01 . Скруглення кромок по широкій стінці другої діафрагми було також зроблене радіусом 0,05 , а по вузькій стінці скруглення було виконано у виді гіперболічної кривої, розрахованої по приведеній вище рівності. При цьому потужність пробою другої діафрагми була вище першої приблизно в 4 рази. Пропонована конструкція дозволяє підвищити електричну міцність резонансної хвилевідної діафрагми. Комп’ютерна верстка О. Чепелев Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюResonant waveguide diaphragm
Автори англійськоюBortiuk Leonid Volodymyrovych
Назва патенту російськоюРезонансная волноводная диафрагма
Автори російськоюБортюк Леонид Владимирович
МПК / Мітки
МПК: H01P 1/20
Мітки: хвилевідна, діафрагма, резонансна
Код посилання
<a href="https://ua.patents.su/2-16113-rezonansna-khvilevidna-diafragma.html" target="_blank" rel="follow" title="База патентів України">Резонансна хвилевідна діафрагма</a>
