Діафрагма для виготовлення покришок пневматичних шин

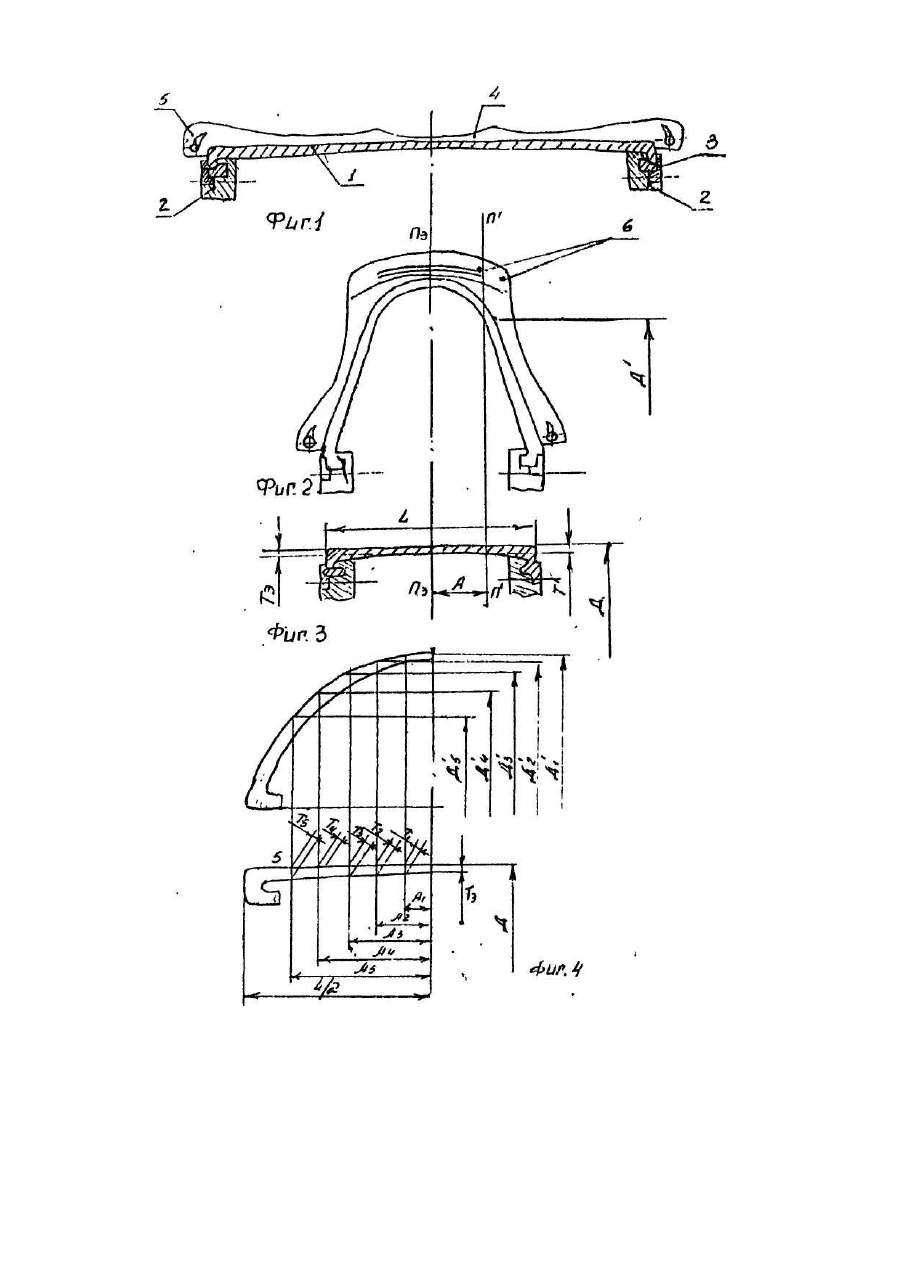

Изобретение относится к производству пневматических шин радиальной конструкции и может быть использовано на сборочных участках шинных заводов. Известна конструкция диафрагмы со стенками переменной толщины. При этом толщина диафрагмы минимальная по экватору и максимальная по краям [1]. Недостатком этой диафрагмы является отсутствие расчета толщины диафрагмы от экватора до торцов (краев), что не позволяет сконструировать диафрагму. Приведенная в описании патента формула для выпуклой части диафрагмы дает лишь оценочную характеристику эффекта работы диафрагмы. Известна конструкция другой диафрагмы для изготовления покрышек пневматических шин, выполненной в виде цилиндрической эластичной оболочки с переменной толщиной с бортами на торцах для ее крепления и длиной по образующей, соответствующей величине раздвига диафрагмы при формовании [2]. Недостатком прототипа, как и аналога, является отсутствие зависимости толщины формующей диафрагмы в любой точке цилиндрической части от профиля, хотя известно, что эта зависимость определяется степенной функцией. В основу изобретения поставлена задача повышения качества покрышек путем получения формующей диафрагмы равновесной конфигурации, требуемого профиля, обеспечивающего соответствующее положение деталей покрышки на второй стадии сборки. Поставленная задача решается тем, что в диафрагме для изготовления покрышек пневматических шин, выполненной в виде цилиндрической эластичной оболочки с переменной толщиной, с бортами на торцах для ее крепления и длиной по образующей, соответствующей величине раздвига диафрагмы при формовании, согласно изобретению толщину диафрагмы в ее цилиндрической части определяют по следующему соотношению где Тэ - толщина диафрагмы в экваториальной плоскости в свободном состоянии; D - диаметр цилиндрической части диафрагмы в свободном состоянии; D1 - диаметр окружности полученной от пересечения профиля диафрагмы на стадии окончания формования с плоскостью, параллельной экваториальной плоскости и проходящей через расчетную точку диафрагмы в свободном состоянии; А - расстояние по образующей от экваториальной плоскости до расчетной точки диафрагмы в свободном состоянии; L - длина диафрагмы в свободном состоянии по образующей, равная раздвигу диафрагмы при формовании. На фиг. 1 изображена данная диафрагма на первой стадии сборки; на фиг. 2 - то же, при формовании; на фиг. 3 - то же, после формования; на фиг. 4 - схема профиля диафрагмы для примера расчета толщины. Диафрагма выполнена в виде цилиндрической эластичной оболочки 1 с бортами 2 на торцах (фиг. 1), закрепленных в аксиально подвижных фланцах 3. Длина диафрагмы 1 по образующей в свободном состоянии равна величине ее раздвига при формовании (фиг. 3), а толщина стенки диафрагмы 1 от экватора к торцам увеличивается. Толщина цилиндрической части диафрагмы 1 в экваториальной плоскости определяется известной эмпирической зависимостью I где Pd - длина профиля; Dд - наружный диаметр диафрагмы; Нд - высота диафрагмы. Работа диафрагмы осуществляется следующим образом. Диафрагма 1 растягивается в положение соответствующее первой стадии сборки с помощью аксиально перемещающи хся фланцев 3, в которых закреплены ее борта 2. На диафрагму 1 устанавливается каркас покрышки 4, при этом борта 5 покрышки 4 фиксируются. Во внутреннюю полость диафрагмы 1 подается рабочий агент и одновременно сближаются фланцы 3 до положения соответствующе го второй стадии сборки. Так как сечение диафрагмы 1 выполнено переменной толщины (причем, ее толщина увеличивается от экватора к. бортам), то она принимает конфигурацию, характеризующуюся степенной функцией. Накладываются детали брекера и протектора (фиг. 2). По окончании формования и наложения деталей брекера и протектора 6 из диафрагм выпускается рабочий агент, борта покрышки освобождаются и покрышка снимается. Диафрагма 1 принимает положение свободного состояния (фиг. 3), так как ее длина по образующей соответствует раздвигу диа фрагмы при формовании. В дальнейшем цикл повторяется. На фиг. 2 и 3 - П э-П э - экваториальная плоскость, Π1-Π1 - плоскость параллельная экваториальной и проходящая через расчетную точку. Примеры конкретного выполнения диафрагмы для сборки радиальных пневматических шин 14.00Р20 и 21.00Р33 с металлокордом в каркасе и брекере приведены в табл. 1 и табл. 2 и на фиг. 4.
