Пристрій для вимірювання товщини шару в’язкого матеріалу

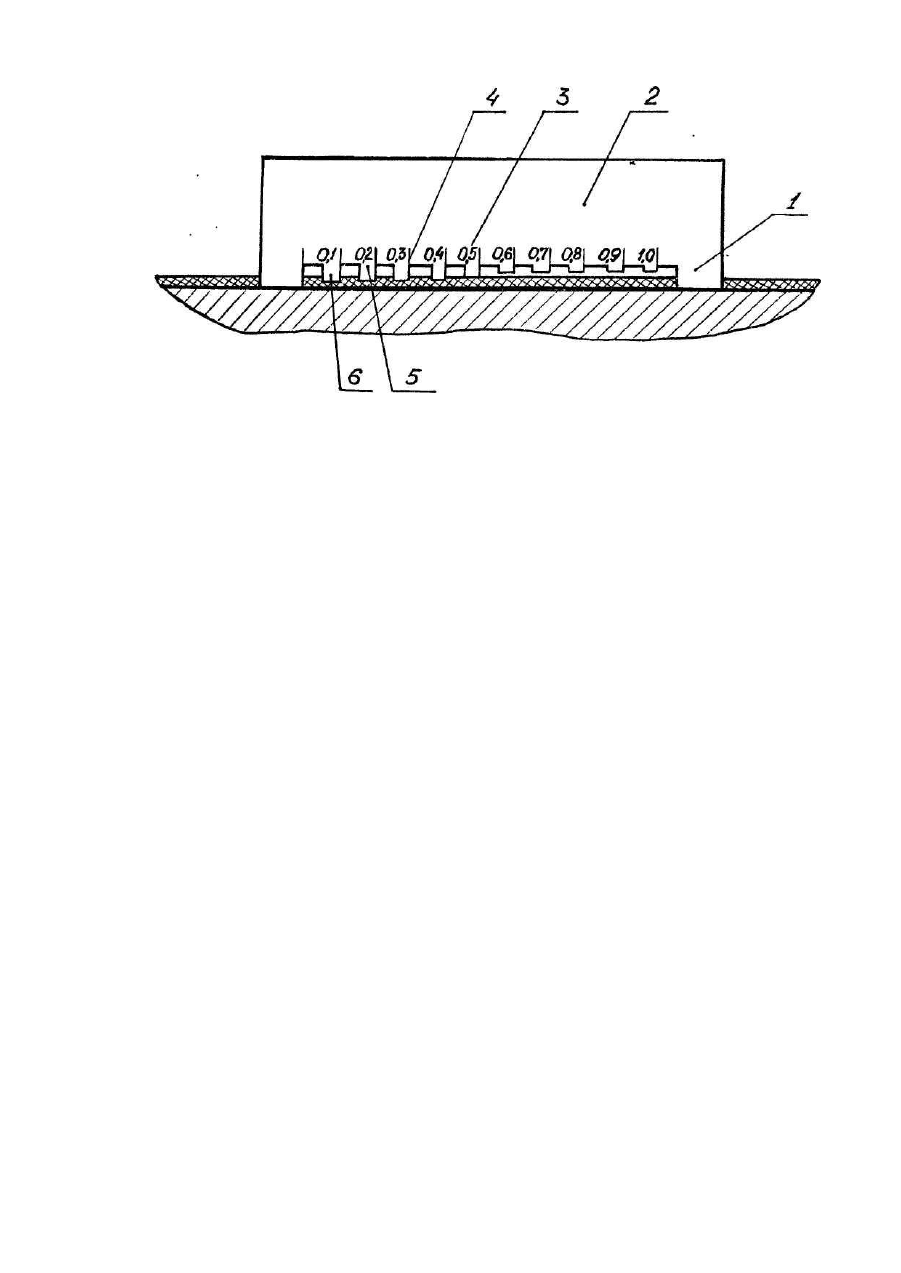

Предлагаемое устройство предназначено для определения толщины свеженанесенных покрытий типа мастик, красок и других подобных материалов при осуществлении строительных работ. Наиболее близким по технической сущности и достигаемому результату к заявляемому является устройство для измерения толщины слоя вязкого материала [Авт. св. СССР № 1425425, кл. G 01 В 5/02, опублик. 23.09.88], содержащее планку с отсчетной линейкой с делениями, соединяющую опорные стойки, между которыми размещен мерительный элемент, В известном устройстве опорные стойки имеют продольные пазы с ограничителями, в которые установлен с возможностью вращения мерительный элемент, выполненный в виде усеченного конуса с цилиндрическими упорами и выступающими цапфами с обоих его концов. Диаметр цилиндрических упоров равен диаметру большего основания конуса. Цапфы конуса помещены в продольные пазы опорных стоек и размещены на упорах. С помощью известного устройства определение толщины слоя вязкого материала осуществляют следующим образом. Устанавливают опорные стойки устройства на поверхность, покрытую слоем вязкого материала. При этом усеченный конус частично погружается в слой вязкого материала и частично окрашивается. Длина отпечатка на конусе пропорциональна толщине слоя вязкого материала, которую определяют по соответствующему делению отсчетной линейки, проворачивая мерительный элемент до приближения окрашенного пятна к отсчетной линейке. Известное устройство имеет сложную конструкцию, трудоемко в изготовлении и эксплуатации. В состав устройства входят детали, имеющие сложную конфигурацию. Кроме того, измерение толщины слоя вязкого материла с помощью известного устройства осуществляется с большой погрешностью. Это связано с тем, что сопоставление границы окрашенного пятна на конусе мерительного элемента с делениями отсчетной линейки в известном устройстве проводится визуально, и из-за наличия пространственного промежутка между двумя сопоставляемыми точками возможны неточности определения искомой величины. Погрешность в измерении с помощью известного устройства вносит также отклонение оси мерительного элемента от горизонтального положения, возникающее при большой вязкости материала покрытия из-за того, что выступающие цапфы мерительного элемента свободно размещаются в продольных пазах стоек. При этом размер окрашиваемого пятна барабана мерительного элемента имеют искаженные размеры, обуславливающие неточность измерения. В основу те хнического решения поставлена задача создания устройства для измерения толщины слоя вязкого материала, в котором новые связи между элементами, новое выполнение элементов и новые взаимосвязи размеров элементов обеспечивают замену относительного метода измерений абсолютным и за счет этого повышается точность измерения, упрощается конструкция устройства и повышается удобство его в эксплуатации. Поставленная задача решается тем, что в устройстве для измерения толщины слоя вязкого материала, содержащем планку с отсчетной линейкой с делениями, соединяющую опорные стойки, между которыми размещен мерительный элемент, согласно предлагаемому те хническому решению, новым является то, что мерительный элемент выполнен за одно целое с планкой в виде набора зубьев, длина каждого из которых меньше длины опорных стоек и отличается от длины других зубьев на величину кратную цене деления отсчетной линейки. Причинно-следственная связь между совокупностью признаков заявляемой полезной модели и достигаемым техническим результатом заключается в следующем. Выполнение мерительного элемента за одно целое с планкой в виде набора зубьев, длина каждого из которых меньше длины опорных стоек и отличается от длины других зубьев на величину кратную цене деления отсчетной линейки, позволяет осуществлять абсолютные измерения толщины слоя вязкого материала, наносимого на горизонтальную твердую поверхность. При этом значение определяемой величины фиксируют по делению отсчетной линейки соответствующему крайнему окрашенному зубу. При работе с устройством оператор только зафиксирует полученный абсолютный результат, а не определяет его сравнением с мерой. Конструкция проста и в изготовлении и в эксплуатации. На чертеже представлено предлагаемое устройство, общий вид. Устройство для измерения толщины слоя вязкого материала содержит опорные стойки 1, соединенные планкой 2, снабженной линейкой 3 с делениями 4. Планка 2 снизу оснащена мерительным элементом 5, выполненным в виде набора зубьев 6, размещенных в порядке возрастания или убывания их длины. При этом длина каждого из зубьев 6 меньше длины опорных стоек 1. При этом длина каждого зуба отличается от длины других з убьев на величину кратную цене деления отсчетной линейки. Заявляемую полезную модель используют следующим образом. После нанесения на горизонтальную твердую поверхность вязкого материала, для определения толщины его слоя, предлагаемое устройство устанавливают на указанную поверхность. При этом опорные стойки 1 погружаются в слой вязкого материала до соприкосновения с поверхностью, часть зубьев б мерительного элемента 5 также погружается в вязкий материал и окрашивается им. По последнему окрашенному зубу 6 мерительного элемента 6 оператор выявляет соответствующее' деление 4 отсчетной линейки 3, размещенной на планке 2. При этом деление отсчетной линейки 3 соответствует толщине измеряемого слоя. При завершении измерения устройство очи щают от окрашиваемого материала. Опытный образец предлагаемого устройства был изготовлен и испытан при проведении кровельных и гидроизоляционных строительных работ для контроля толщины слоя свеженанесенной мастики. Предлагаемое устройство позволяет определять толщину слоя покрытия с точностью до десятых долей миллиметра. При этом погрешность составляет сотые доли миллиметра. Использование предложенного устройства позволило выполнить необходимые нормативные требования в отношении толщины покрытия и при этом не расходовать дополнительно наносимый материал.
