Механізм для примусового спуску глибинних приладів та інструменту у свердловину

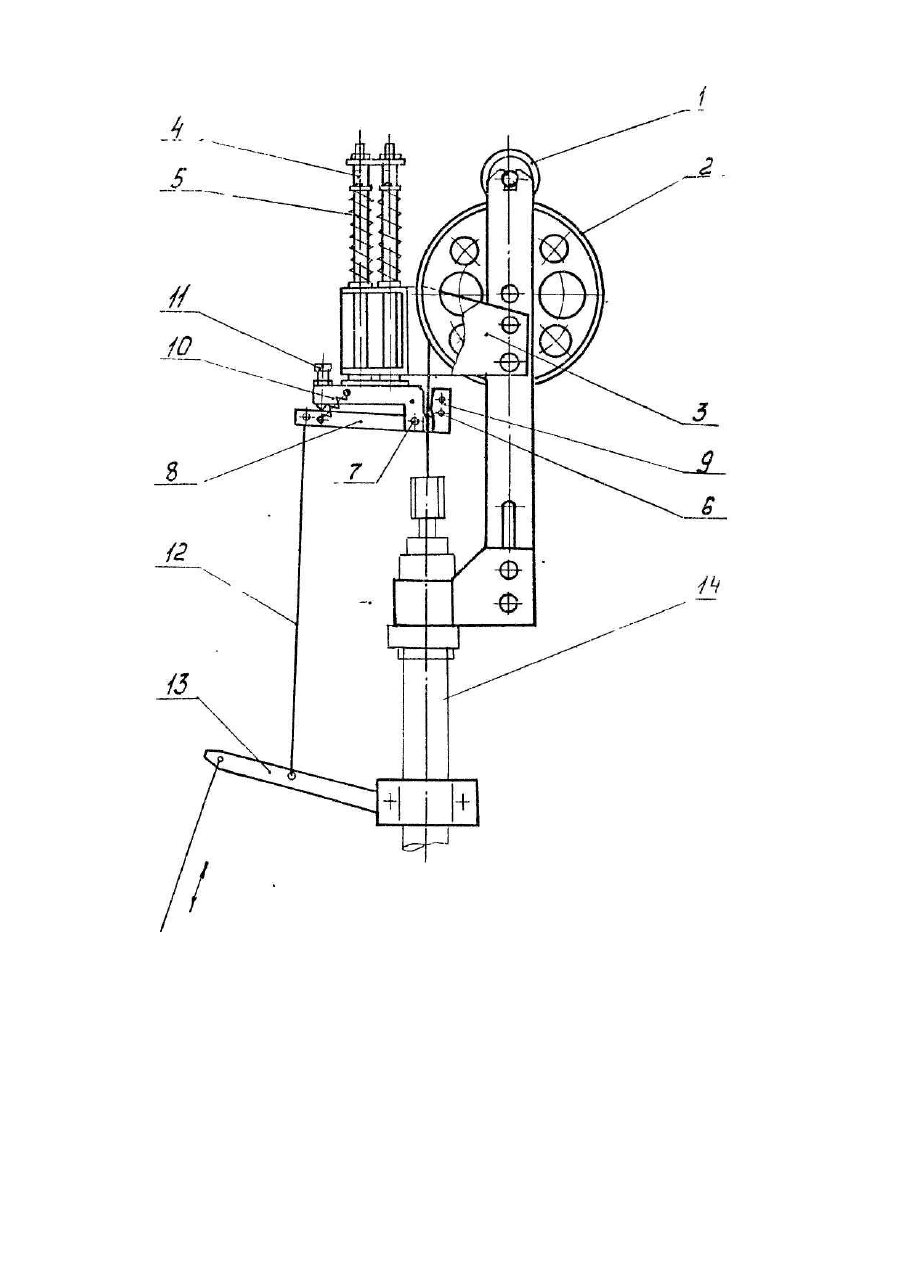

Корисна модель відноситься до нафтогазовидобувної промисловості, зокрема до пристроїв для спуску глибинних приладів та Інстр ументу у свердловину з надлишковим тиском. Відомий лубрикатор [Авт. св. СРСР № 1252476, кл. Ε 21 В 33/03], що містить запобіжний та спрямовуючий ролики, сальниковий вузол, а також пристрій з роликами І рукояткою приводу для проштовхування Дроту. У відомому пристрої не передбачено дистанційного механізму для примусового спуску глибинного придалу (інструменту) у свердловину при затиснутому скребковому дроті у сальнику лубрикатора. Внаслідок чого обслуговуючий персонал дістається до сальника лубрикатора, що встановлений на фонтанній арматурі під високим тиском на висоті 4-6 метрів від землі І вручну проштовхує кількасот метрів скребкового дроту крізь затиснутий сальник. В основу корисної моделі поставлено задачу створити такий механізм для примусового спуску глибинного приладу та інструменту у свердловину під тиском, який за рахунок введення нових елементів дозволяє здійснювати надійний саморегулюючий захват дроту в залежності від сили тертя у сальнику да дистанційне проштовхування дроту у затиснутий сальник лубрикатора. Все це значно підвищує безпечність технологічних операцій та зменшує їх трудоємність при дослідженні або ремонті свердловини з надлишковим тиском. Суттю корисної моделі є те, що механізм для примусового спуску глибинних приладів та інструменту у свердловину, що включає спрямовуючий та запобіжний ролики, містить кронштейн з підвішеною на рухомих підпружинених направляючих стержнях основою, на вісі якої розташований рухомий важіль, що зв'язаний з основою пружиною та регулюючим гвинтом, а до кінця рухомого важіля приєднана гнучка тяга. Відмінні ознаки запропонованого механізму: механізм має кронштейн з рухомими підпружиненими направляючими стержнями, на яких підвішена основа, що може разом із стержнями рухатись паралельно вісі лубрикатора; на вісі основи розташований рухомий важіль, що зв'язаний з основою пружиною та регулюючим гвинтом; до кінця рухомого важіля приєднана гнучка тяга. Наявність нових суттєви х ознак дає можливість при здійсненні корисної моделі досягти технічного результату, який полягає в тому, що відбувається надійний захват (за рахунок самозатискання губок основи та рухомого важіля) і дистанційне проштовхування дроту із зменшеними зусиллями у сальник лубрикатора. Це досягається за рахунок циклічності рухів механізму в такій послідовності: 1) робочі поверхні основи та губки рухомого важіля розкриті - дріт вивільнений; 2) при силовому переміщенні гнучкої тяги вниз губка рухомого важіля, що обертається навколо вісі, притискає дріт до робочої поверхні основи І вся система паралельно вісі сальника разом з дротом переміщається до сальника лубрикатора; 3) при вивільненні гнучкої тяги - губка рухомого важіля, який обертається на вісі під дією пружини звільнює притиснутий до основи дріт і вся ця система під дією пружин направляючих стержнів повертається у верхнє положення. На кресленні зображено механізм для примусового спуску праладів та інструменту у свердловину. Він включає запобіжний 1 та спрямовуючий 2 ролики, на щоках останнього закріплений кронштейн 3, в якому розташований рухомий блок, що містить стержні 4, піджаті у верхнє положення пружинами 5. На нижній частині стержнів 4 підвішена основа 6, на вісі 7 якої розташований рухомий важіль 8 з губкою 9. Основа 6 та рухомий важіль 8 зв'язані пружиною 10, яка забезпечує постійний зазор між робочими поверхнями губки 9 та основи 6. Величина зазору регулюється гвинтом 11. До рухомого важіля 8 під'єднана гнучка тяга 12, яка з'єднана з допоміжним важілем 13. Механізм встановлюється на лубрикаторі 14. Ме ханізм працює наступним чином. Вихідне положення: крізь спрямовуючий 2, запобіжний 1 ролики, між робочими поверхнями губки 9 та основи 6 та сальник лубрикатора (умовно не позначений) пропускають скребковий дріт, на якому підвішений глибинний прилад, після чого сальник лубрикатора затискається, лубрикатор встановлюється на фонтанну арматуру. Оскільки на свердловині з надлишковим тиском сальник лубрикатора затиснутий надто сильно, вага глибинного приладу не перевищує силу тертя скребкового дроту у сальнику 1 глибинний прилад не рухається. У початковому стані стержні 4 з основою 6 та рухомий важіль 8 знаходяться у верхньому положенні, а робочі поверхні основи 6 та губки 9 рухомого важіля 8 розкриті І мають зазор. Під час дії гнучкої тяги 12 вниз розтягується пружина 10. рухомий важіль 8 обертається навколо вісі 7 основи 6 і губка 9 притискає скребковий дріт до робочої поверхні основи 6. Після чого стискуються пружини 5 і скребковий дріт, що затиснутий між основою 6 І губкою 9 рухомого важіля 8, переміщається до сальникалубрикатора паралельно його вісі. Таким чиком відбувається проштовхування ть центрування дроту у сальник лубрикатора. При відпусканні гнучкої тяги 12 за допомогою важіля 13 виконується зворотня дія: стискується пружина 10, обертається рухомий важіль 8 навколо вісі 7, розкривається робоча губка 9 і дріт звільнюється. Після чого розтискаються пружини 5 стержнів 4 і рухомий блок повертається у ви хідне положення вгору. Ме ханізм дає можливість з невеликими зусиллями обслуговуючого персоналу здійснювати дистанційне проштовхування дроту у затиснутий сальник лубрикатора 1 таким чином спускати глибинний прилад у свердловину з надлишковим тиском. Виготовлений дослідний зразок МСП пройшов приймальні випробування.
