Протиральна машина
Номер патенту: 16262
Опубліковано: 29.08.1997
Автори: Звягін Іван Іванович, Бохановський Юрій Григорович, Гладушняк Олександр Карпович, Виницький Олександр Абрамович
Формула / Реферат
Протирочная машина, содержащая корпус с загрузочным бункером, вертикально установленный перфорированный барабан, размещенный в корпусе с зазором, служащим сборником готового продукта, и расположенный концентрично барабану вал с бичами, отличающаяся тем, что, с целью повышения качества готового продукта, машина снабжена размещенным на верхнем торце бичей измельчителем и установленным в кольцевом зазоре с возможностью вертикального перемещения цилиндром для регулирования рабочей длины барабана, а загрузочный бункер расположен над измельчителем.

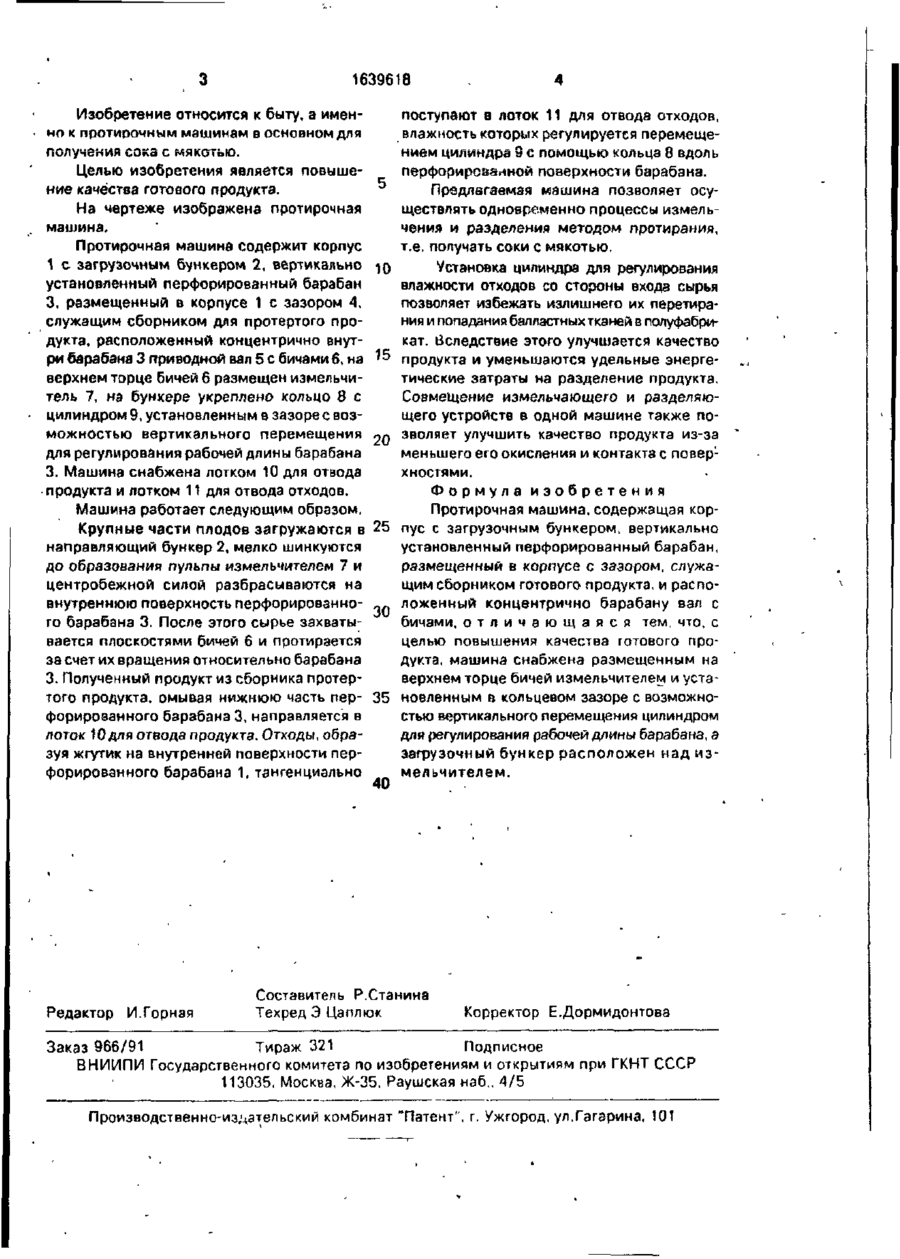

Текст
Изобретение относится к протирочным машинам в основном ДЛИ получения сока с мякотью. Целью изобретения является повышение качества готового продукта. Протирочная машина содержит корпус 1 с загрузочным бункером 2. вертикально установленный перфорированный барабан 3, размещенный в корпусе 1 с зазором 4, расположенный концентрично внутри барабана 3 приводной вал 5 с бичами 6, на верхнем торце бичей 6 размещен измельчитель 7, в зазоре 4 установлен цилиндр 9 с возможностью вертикального перемещения для регулирования рабочей длины барабана 3. 1 ил. ел С со ю о» со > форирозанного барабана 3, направляется в лоток 10 для отвода продукта. Отходы, образуя жгутик на внутренней поверхности перфорированного барабана 1, тангенциально поступают в лоток 11 для отвода отходов, влажность которых регулируется перемещением цилиндра Э с помощью кольца 8 вдоль перфорированной поверхности барабана. Предлагаемая машина позволяет осуществлять одновременно процессы измельчения и разделения методом протирания, т.е. получать соки с мякотью. Установка цилиндра для регулирования 10 влажности отходов со стороны входа сырья позволяет избежать излишнего их перетирания и попадания балластных тканей в полуфабрикат. Вследствие этого улучшается качество 15 продукта и уменьшаются удельные энергетические затраты на разделение продукта. Совмещение измельчающего и разделяющего устройств в одной машине также позволяет улучшить качество продукта из-за 20 меньшего его окисления и контакта с повер 1 хностями. Формула изобретения Протирочная машина, содержащая корпус с загрузочным бункером, вертикально 25 установленный перфорированный барабан, размещенный в корпусе с зазором, служащим сборником готового продукта, и расположенный концентрично барабану вал с 30 бичами, о т л и ч а ю щ а я с я тем, что, с целью повышения качества готового продукта, машина снабжена размещенным на верхнем торце бичей измельчителем и установленным в кольцевом зазоре с возможно35 стью вертикального перемещения цилиндром для регулирования рабочей длины барабана, а загрузочный бункер расположен над измельчителем. 40 Редактор И.Горная Составитель Р.Станина Техред Э Цаплюк Корректор Е.Дормидонтова Заказ 966/91 Тираж 321 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюPulping machine
Автори англійськоюHladushniak Oleksandr Karpovych, Bokhanovskyi Yurii Hryhorovych, Zviahin Ivan Ivanovych, Vynytskyi Oleksandr Abramovych
Назва патенту російськоюПротирочная машина
Автори російськоюГладушняк Александр Карпович, Бохановский Юрий Григорьевич, Звягин Иван Иванович, Виницкий Александр Абрамович
МПК / Мітки
МПК: A47J 19/00
Мітки: машина, протиральна
