Дощувальний апарат

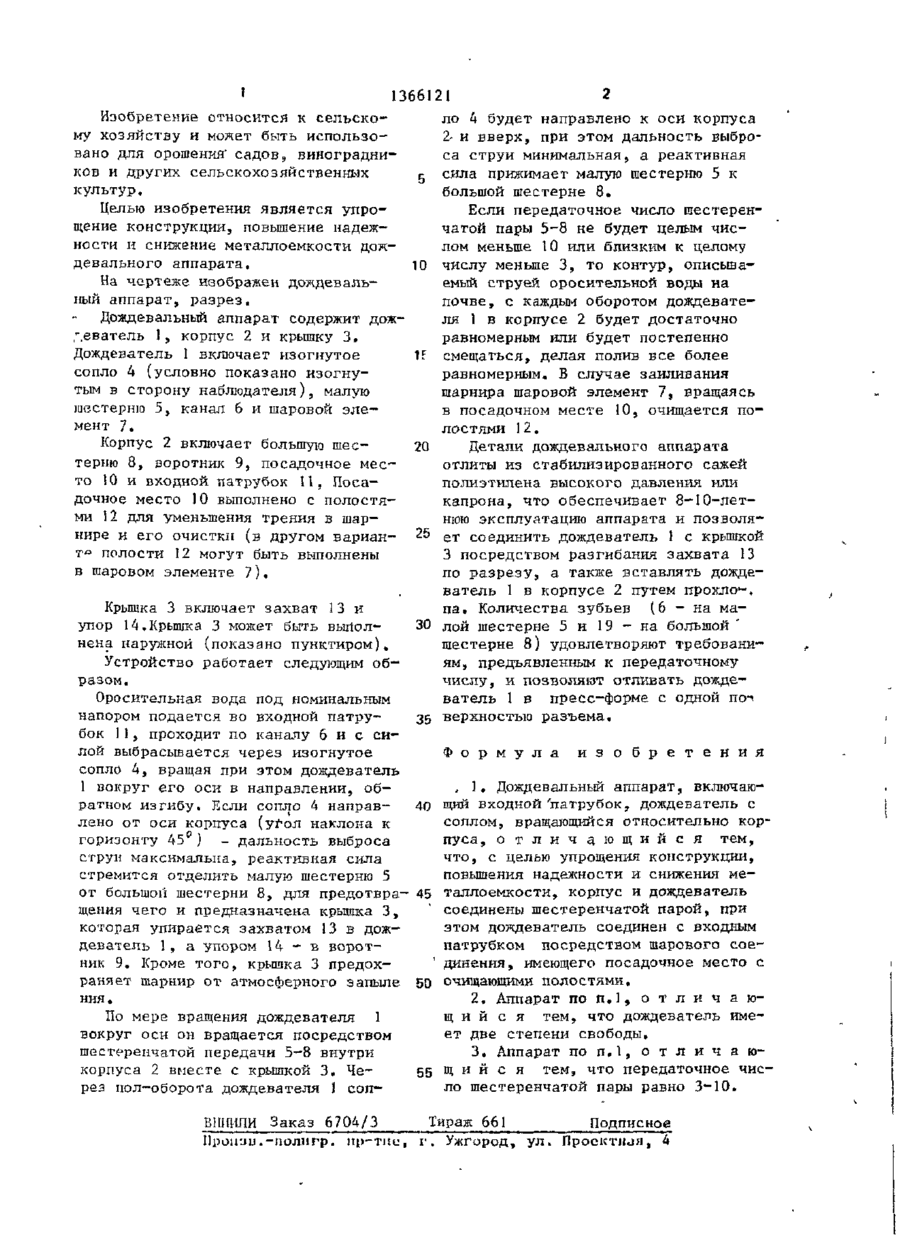

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН C5D 4 А 01 G 2 5 / 0 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4008503/30-15 (22) 14.10.85 (46) 15.01.88. Бюл. № 2 (71) Украинский научно-исследовательский институт орошаемого садоводства (72) П.В.Друпп и А.В.Черкун (53)' 631.347,4(088.8) (56) Авторское свидетельство СССР № 1072844, кл. А 01 G 25/00, 1981. Скрипчинская А.В. и др. Сельскохозяйственные гидротехнические мелиорации. Киев.: Высшая школа* 1977, с.352, (54) ДОЖДЕВАЛЬНЫЙ АППАРАТ (57) Изобретение относится к сельскому хозяйству. Целью изобретения является упрощение конструкции, J *J-T» -••, .т~' -,, _i_ . 'повышение надежности и снижение металлоемкости. Дождевальный аппарат содержит дождеватель 1, имеющий две степени свободы, корпус 2 и крышку 3. Дождеватель ]• включает изогнутое сопло 4, малую шестерню 5, канал 6 и шаровой элемент 7. Корпус 2 включает большую шестерню 8, воротник 9, посадочное место Ї0 и входной патрубок П . Посадочное место 10 может быть выполнено с полостями 12 для уменьшения трения в шарнире и его очистки. При вращении дождевателя изменяется угол его наклона, что изменяет дальность выброса струи. Контур увлажнения при каждом обороте дождевателя постепенно смещается, чем достигается равномерность полива. 2 З.П. ф-лы, 1 ил. 1 13661 21 Изобретение относится к сельскому хозяйству и может быть использовано для орошения' садов, виноградников и других сельскохозяйственных культур. Целью изобретения является упрощение конструкции, повышение надежности и снижение металлоемкости дождевального аппарата. На чертеже изображен дождевальный аппарат, разрез. Дождевальный аппарат содержит дождеватель 1, корпус 2 и крышку 3, Дождеватель 1 включает изогнутое сопло 4 (условно показано изогнутым в сторону наблюдателя), малую шестерню 5, канал 6 и шаровой элемент 7. Корпус 2 включает большую шеетерню 8, воротник 9, посадочное место 10 и входной патрубок И , Посадочное место 10 выполнено с полостями 12 для уменьшения трения в шарнире и его очистки (в другом варианг° полости 12 могут быть выполнены в шаровом элементе 7 ) . Крышка 3 включает захват 13 и упор 14.Крышка 3 может быть выполнена наружной (показано пунктиром). Устройство работает следующим образом. Оросительная вода под номинальным напором подается во входной патрубок ]1, проходит по каналу б и с силой выбрасывается через изогнутое сопло 4, вращая при этом дождеватель 1 вокруг его оси в направлении, обратном изгибу. Если сопло 4 направлено от оси корпуса (угол наклона к горизонту 45°) - дальность выброса струи максимальна, реактивная сила стремится отделить малую шестерню 5 от большой шестерни 8, для предотвращения чего и предназначена крышка 3, которая упирается захватом 13 в дождеватель 1, а упором 14 - в воротник 9. Кроме того, крышка 3 предохраняет шарнир от атмосферного запыле ния. По мере вращения дождевателя 1 вокруг оси он вращается посредством шестеренчатой передачи 5-8 внутри корпуса 2 вместе с крышкой 3, Через пол-оборота дождевателя 1 соп с 10 Н 20 25 30 35 2 ло 4 будет направлено к оси корпуса 2- и вверх, при этом дальность выброса струи минимальная, а реактивная сила прижимает малую шестерню 5 к большой шестерне 8. Если передаточное число шестеренчатой пары 5-8 не будет целым числом меньше 10 или близким к целому числу меньше 3, то контур, описываемый струей оросительной воды на почве, с каждым оборотом дождевателя 1 в корпусе 2 будет достаточно равномерным или будет постепенно смещаться, делая полив все более равномерным. В случае заиливания шарнира шаровой элемент 7, вращаясь в посадочном месте 10, очищается полостями і 2. Детали дождевального аппарата отлиты из стабилизированного сажей полиэтилена высокого давления или капрона, что обеспечивает 8-10-летнюю эксплуатацию аппарата и позволяет соединить дождеватель 1 с крышкой 3 посредством разгибания захвата 13 по разрезу, а также вставлять дождеватель 1 в корпусе 2 путем прохло1-, па. Количества зубьев (6 - на ма. лой шестерне 5 и 19 - на большой шестерне 8) удовлетворяют требованиям, предъявленным к передаточному числу, и позволяют отливать дождеватель 1 в пресс-форме с одной по-> верхностыо разъема. Ф о р м у л а и з о б р е т е н и я , 1. Дождевальный аппарат, включаю40 щий входной'патрубок, дождеватель с соплом, вращающийся относительно корпуса, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, повышения надежности и снижения ме45 таллоемкости, корпус и дождеватель соединены шестеренчатой парой, при этом дождеватель соединен с входным патрубком посредством шарового сое' динения, имеющего посадочное место с 50 очищающими полостями. 2.Аппарат по п.1, о т л и ч а ю щ и й с я тем, что дождеватель имеет две степени свободы. 3. Аппарат по п. 1, о т л и ч a to55 rn, и й с я тем, что передаточное число шестеренчатой пары равно 3-10. Тираж 661 ВНИКЛИ Заказ 6704/3 Подписное Ироігзи.-полигр. ир-тии, г. Ужгород, ул. Проектная, k
