Дефлекторний дощувальний пристрій
Номер патенту: 16337
Опубліковано: 29.08.1997
Автори: Друпп Павло Вікторович, Черкун Олександр Володимирович
Формула / Реферат
1. Дефлекторное дождевальное устройство, состоящее из корпуса с соплом и дефлектора, установленного вертикально с зазором между ним и соплом с возможностью вращения в фиксаторе корпуса соосно с соплом, при этом поверхность дефлектора выполнена с радиально расходящимися и загнутыми переменной длины и переменного сечения каналами, отличающееся тем, что, с целью повышения равномерности полива в радиусе действия устройства, дефлектор выполнен в виде конусообразного обтекаемого тела, установленного в фиксаторе подвижно в осевом направлении, и снабжен пропеллером, наклон лопастей которого снизу вверх совпадает с направлением изгиба каналов, при этом каналы выполнены на конусной поверхности дефлектора и объединены в группы, симметрично расположенные по периметру дефлектора и содержащие каналы с разными углами раствора в каждой группе.
2. Устройство по п. 1, отличающееся тем, что зазор между дефлектором и соплом в крайнем верхнем положении последнего не меньше диаметра сопла.
Текст

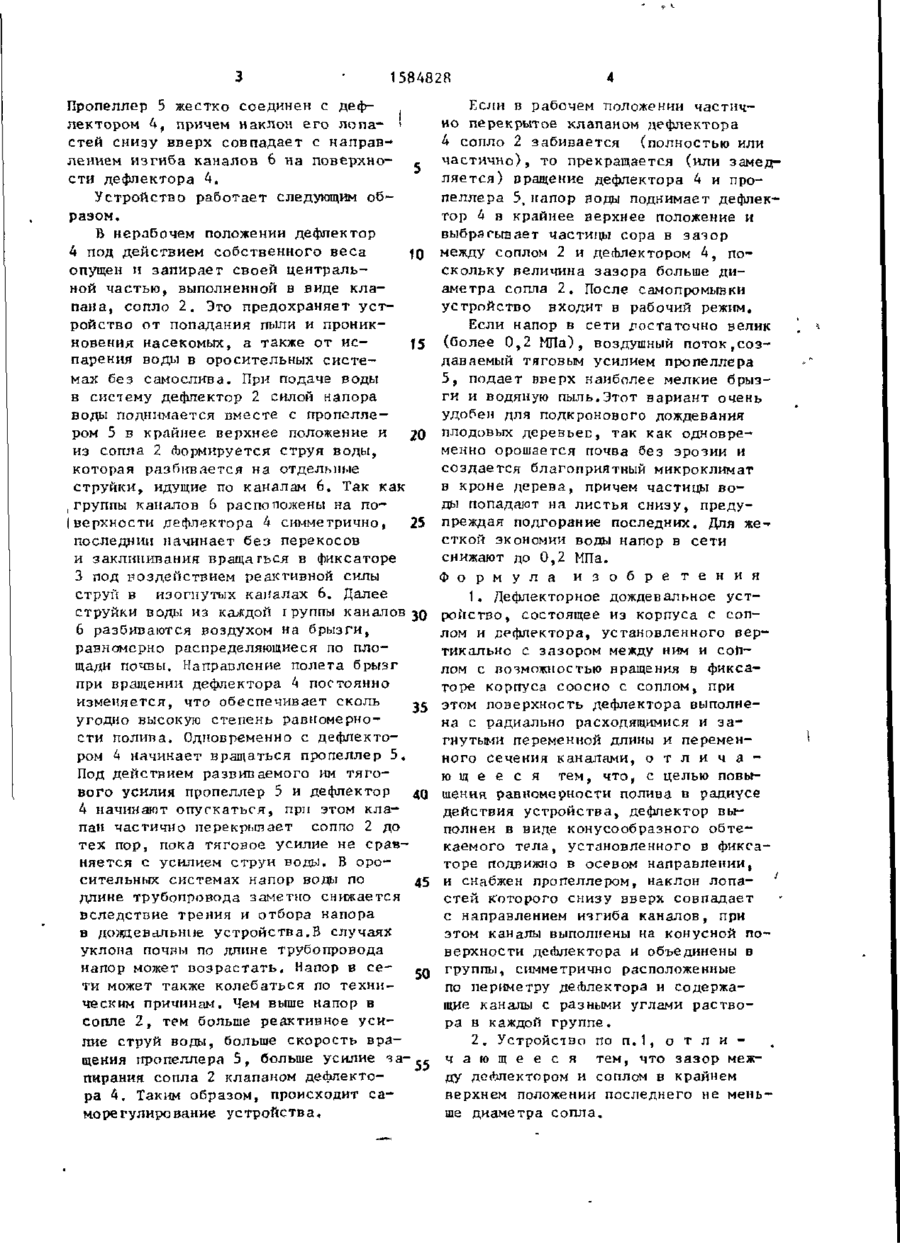

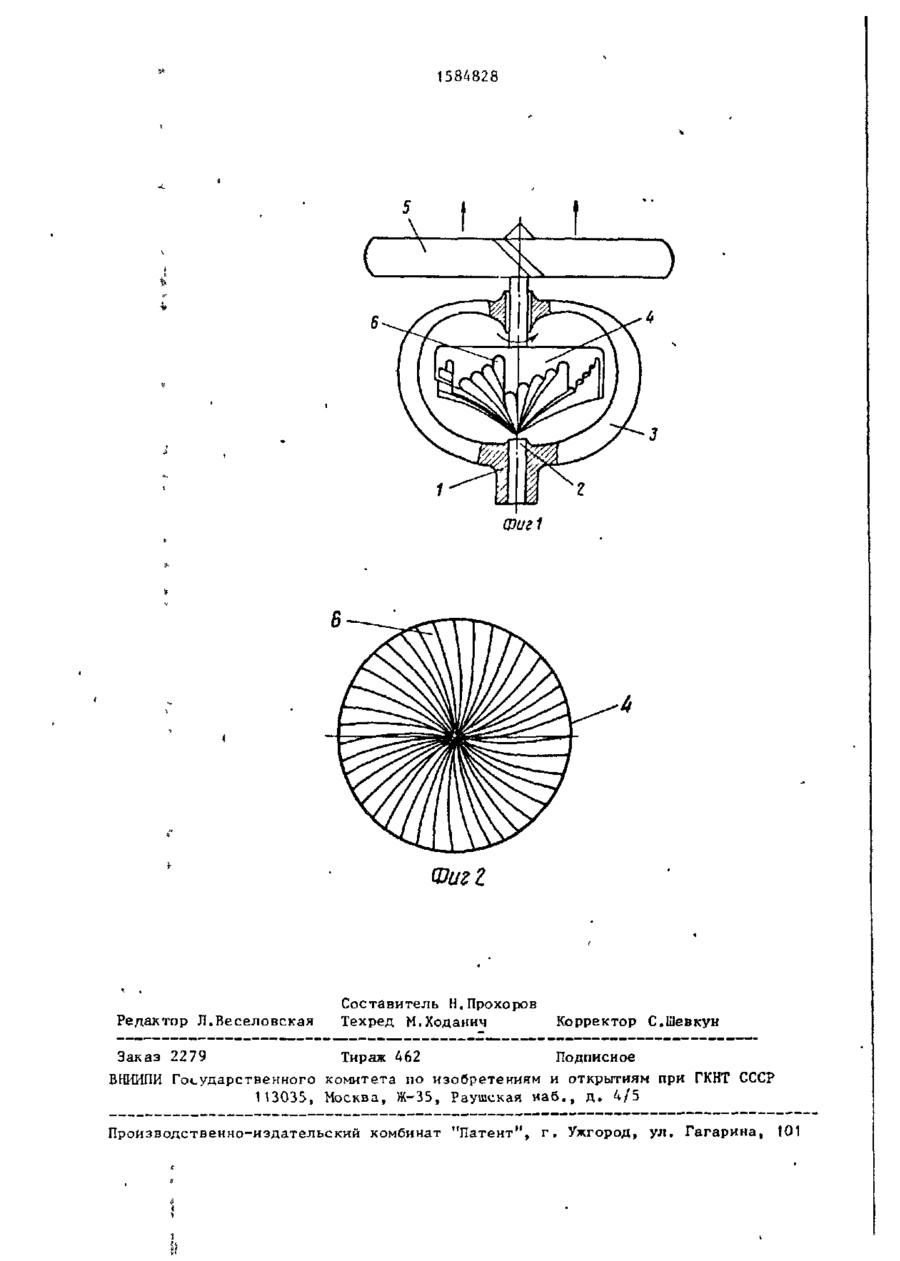

Изобретение относится к с е л ь скому хозяйству и может быть использовано в поливных системах для орошения методом дождевания садов, виноградников и д р . , а также для увлажнения производственных и спортивных Изобретение относится к сельскому хозяйству и может быть использовано в поливных системах для орошения методом дождевания садов, виноградников и д р . , а также увлажнения производственных и спортивных площадок. Цель изобретения - повышение р а в номерности полива в радиусе действия устройства. I На фиг.1 схематически изображено дефлекто рное дожде в альное ус трой с тв о ; на сЪиг.2 - дефлектор, вид снизу. Устройство содержит корпус 1 с соплом 2 , фиксатор 3 , дефлектор 4 и пропеллер 5 . На дейшекторе 4 выполнены по группам изогнутые каналы 6. Количество групп каналов 6 может быть ft^W^ площадок. Цель изобретения - повышение эксплуатационных качеств устройства путем обеспечения равномерности полива в радиусе действия устройства и по длине трубопровода. Дефлекторное дождевальное устройство для орссительных систем содержит корпус 1 с соплом 2, фиксатор 3, дефлектор 4 с каналами 6 и пропеллер 5 . При подаче воды в систему происходит вращение дефлектора 4 и пропеллера 5 за счет воздействия реакции струи воды на к а налы 6 дефлектора 4. Пропеллер 5 при вращении в зависимости от напора воды и, следовательно, скорости в р а щения прижимает дефлектор 4 к соплу 2, обеспечивая саморегулирование у с тановки дефлектора 4 относительно сопла 2 . 1 з . п . (Ь-лы, 2 ил. t различным, но в каждой группе имеется полный набор каналов 6 разной глубины и с разными углами раствора. Возможно также чередование групп к а налов 6 с разными наборами, но при этом их располагают на дефлекторе симметрично во избежание перекоса деЛлектора 4 в Ликсаторе 3 под д е й ствием напора воды. Фиксатор 3 позво ляет дефлектору 4 свободное вращение и осевое перемещение, причем в крайнем верхнем положении зазор между дефлектором 4 и соплом 2 не менее ди аметра сопла 2 . Глубина каналов 6 к острию дегЬлектора 4 уменьшается до нуля, благодаря чему острие дефлекто ра 4 имеет свойства клапана и способно герметично перекрыть сопло 2 . VJ* л 1584828 Пропеллер 5 жестко соединен с дефлектором 4 f причем н аклон е го лопа- ' стей снизу вверх совпадает с направлением изгиба каналов 6 на поверхно, сти дефлектора 4. Устройство работает следующим образом. В нерабочем положении дефлектор 4 под действием собственного веса jg опущен и запирает своей центральной частью t выполненной в виде клапана, сопло 2. Это предохраняет у с т ройство от попадания пыли и проникновения насекомых, а также от и с f5 парения воды в оросительных с и с т е мах бе з самослив а. При подаче в оды в систему дефлектор 2 силой напора воды поднимается вместе с пропеллером 5 в краинее верхнее положение и 2о из сопла 2 сЬормируется струя воды, которая разбивается на отдельные струйки, идущие по каналам 6. Так как ,группы каналов 6 расположены на по|верхности дефлектора 4 симметрично, 25 последний начинает без перекосов и заклинивания вращаться в фиксаторе 3 под воздействием реактивной силы струп в изогнутых каналах 6. Далее струйки воды из каждой группы каналов 30 6 разбиваются воздухом на брызги, равномерно распределяющиеся по площади почвы. Направление полета брызг при вращении дефлектора 4 постоянно изменяется, что обеспечивает сколь ,с угодно высокую степень равномерности полипа. Одновременно с дефлектором 4 начинает вращаться пропеллер 5 . Под действием развиваемого им т я г о вого усилия пропеллер 5 и дефлектор до 4 начинают опускаться, при этом клапан частично перекрывает соппо 2 до тех пор, пока тяговое усилие не сравняется с усилием струи воды. В оросительных; системах напор воды по 45 длине трубопровода заметно снижается вследствие трения и отбора напора в дождевальние устройства.В случаях уклона почпы по длине трубопровода напор может в о з р а с т а т ь . Напор в с е - сп ти может также колебаться по техническим причинам. Чем выше напор в сопле 2 , тем больше реактивное усилие струй воды, больше скорость вращения пропеллера 5, больше усилие і а - ^ е пирания сопла 2 клапаном дефлектора 4. Таким образом, происходит само ре гулиро вание ус тройс тв а, Если в рабочем положении частично перекрытое клапаном дефлектора 4 сопло 2 забивается (полностью или частично), то прекращается (или замедл я е т с я ) вращение дефлектора 4 и пропеллера 5, напор воды поднимает дефлектор 4 в крайнее верхнее положение и выбрягьгаает частицы сора в з а з о р между соплом 2 и де
