Дощувальний агрегат

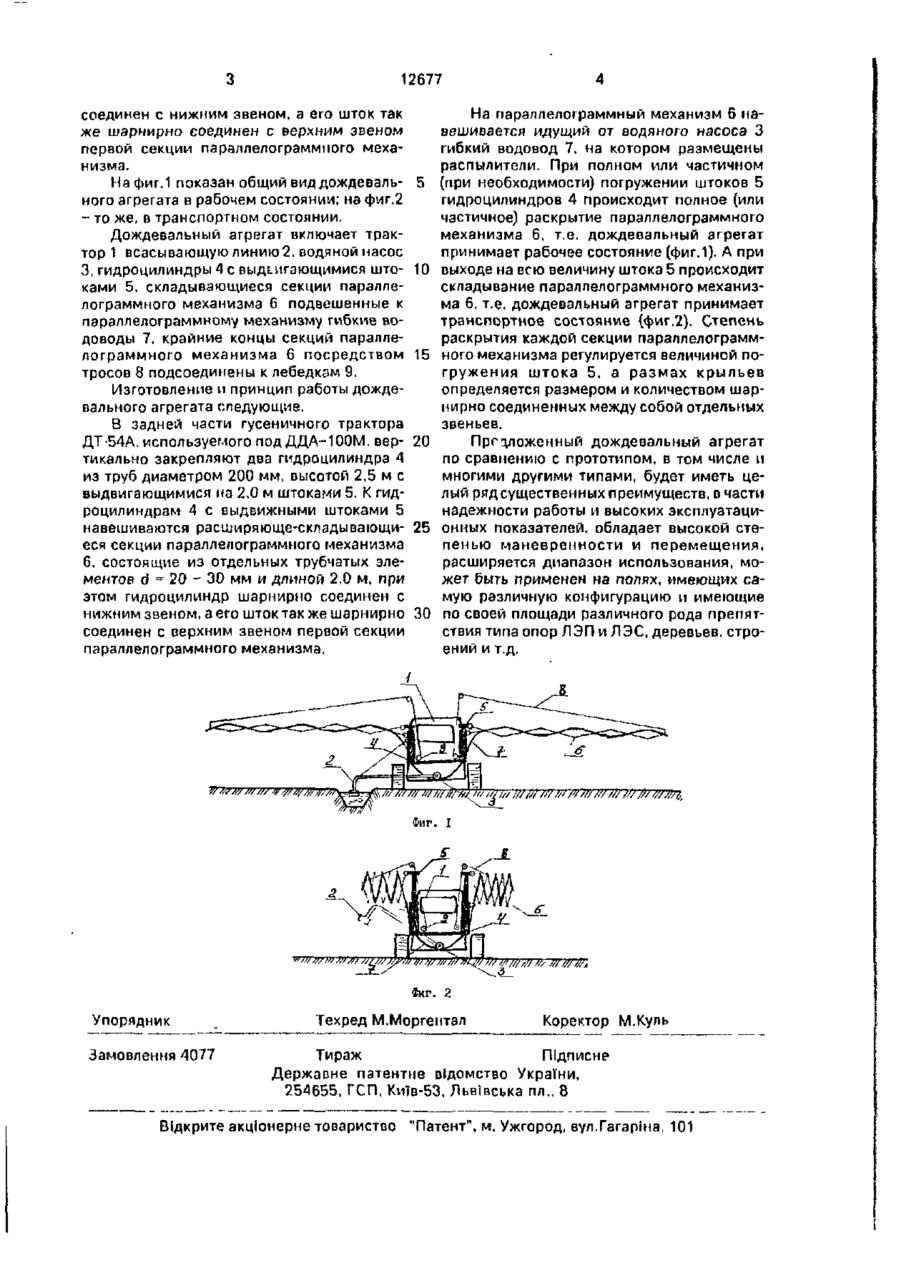

Дождевальный агрегат, включающий самоходную тележку, двухконсольную ферму с размещенными на ней эластичным трубопро Изобретение относится к области мелиорации и может быть использовано для полива сельскохозяйственных культур. Известна дождевальная установка, включающая телескопическую штангу с тросами, которая соединена с гидрантом [1]. Недостатком данной установки является невозможность ее перемещения в процессе работы по фронту полива. Наиболее близким по технической сущности к заявляемому агрегату является дождевальный агрегат, включающий самоходную тележку, двухконсольную ферму с размещенным на ней эластичным трубопроводом, каждая из консолей которой выполнена в виде расширяющескладывающихся секций параллелограммного механизма с системой управления, причем последние секции механизма соединены тросом через блоки с лебедками, установленными на раме самоходной тележки [2]. водом, каждая из консолей, которой выполнена в виде расширяющих складывающихся секций параллелограммного механизма с системой управления, причем последние секции механизма соединены тросом через блоки с лебедками, установленными на раме самоходной тележки, о т л и ч а ю щ и й с я тем, что каждая консоль механизма снабжена вертикально установленными на раме гидроцилиндрами с выдвигающимися штоками, при этом гидроцилиндр консоли шарнирно соединен с нижним звеном, а его шток - шарнирио с верхним звеном первой секции параллелограммного механизма. Недостатком данного дождевального агрегата является сложность в эксплуатации и низкая надежность работы. Раскрытие консолей и преодоление усилий плоских пружин лебедок поддерживающих тросов посредством создания в гибких трубопроводах давления воды ограничивает размах консолей, существенно затрудняет их эксплуатацию и в целом агрегат будет обладать низкой надежностью работы. В основу изобретения поставлена задача улучшения эксплуатационных качеств дожде вального агрегата и повышение надежности работы. Поставленная задача достигается тем, что каждая секция расширяюще-складывающегося параллелограммного механизма снабжена вертикально установленными на раме гидроцилиндрами с выдвигающимися штоками, при этом гидроцилиндр шарнирно С > о О 12677 соединен с нижним звеном, а его шток так же шарнирно соединен с верхним звеном первой секции параллелограммного механизма. На фиг.1 показан общий вид дождеваль- 5 ного агрегата в рабочем состоянии; на фиг.2 - то же, в транспортном состоянии. Дождевальный агрегат включает трактор 1 всасывающую линию 2, водяной насос 3, гидроцилиндры 4 с выдьигающимися што- 10 ками 5, складывающиеся секции параллелограммного механизма 6 подвешенные к пзрэллелограммному механизму гибкие водоводы 7, крайние концы секций параллелограммного механизма 6 посредством 15 тросов 8 подсоединены к лебедкам 9. Изготовление и принцип работы дождевального агрегата следующие. В задней части гусеничного трактора ДТ-54А, используемого под ДДА-100М. вер- 20 тикально закрепляют два гидроцилиндра 4 из труб диаметром 200 мм, высотой 2,5 м с выдвигающимися на 2,0 м штоками 5. К гидроцилиндрам 4 с выдвижными штоками 5 навешиваются расширяюще-склэдывающи- 25 еся секции параллелограммного механизма 6, состоящие из отдельных трубчатых элементов d = 20 - 30 мм и длиной 2,0 м, при этом гидроцилиндр шарнирно соединен с нижним звеном, а его шток так же шарнирно 30 соединен с оерхним звеном первой секции параллелограммного механизма. На параллелограммный механизм 6 навешивается идущий от водяного насоса 3 гибкий водовод 7. на котором размещены распылители. При полном или частичном (при необходимости) погружении штоков 5 гидроцилиндров 4 происходит полное (или частичное) раскрытие параллелограммного механизма 6, т.е. дождевальный агрегат принимает рабочее состояние (фиг.1). А при выходе на всю величину штока 5 происходит складывание параллелограммного механизма 6, т.е. дождевальный агрегат принимает транспортное состояние (фиг.2). Степень раскрытия каждой секции параллелограммного механизма регулируется величиной погружения штока 5, а размах крыльев определяется размером и количеством шарнирно соединенных между собой отдельных звеньев. Предложенный дождевальный агрегат по сравнению с прототипом, в том числе и многими другими типами, будет иметь целый ряд существенных преимуществ, в части надежности работы и высоких эксплуатационных показателей, обладает высокой степенью маневренности и перемещения, расширяется диапазон использования, может быть применен на полях, имеющих самую различную конфигурацию и имеющие по своей площади различного рода препятствия типа опор ЛЭП и ЛЭС, деревьев, строений и т.д. Фиг. I ТЭТ Фиг. 2 Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.Гагаріна, 101
