Оболочка трансформатора

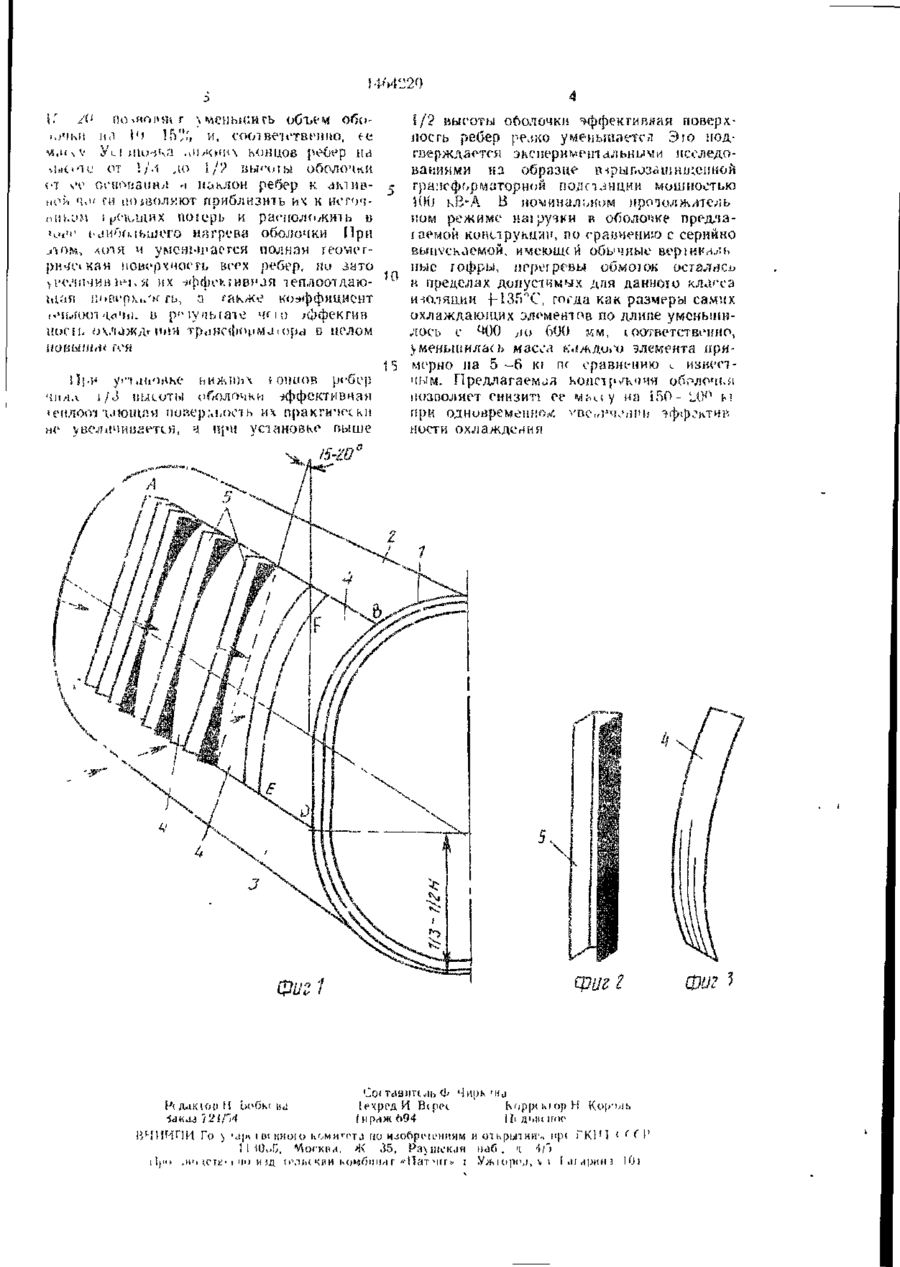

союз советских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (11) СЇ9) (51) 4 Н 01 F 27/08, 27/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (21) 3917513/24-07 (22) 27.064*5 (46) 07.03.89. Бюл. № 9 * (71) Всесоюзный научно-исследовательский, проекпю-консіруклорский и технологический институт взрывозащищенпого и рудничного электрооборудования (72) С Е. Блейхман, Л. Л. Гольдфельд, Г А. Черняк, Э П. Михайленко, А. И. Плетнев и Е. В Стельмах (53) 621.314.211 (088.8) (56) Селищев А. Н. Шахтные сухие трансформаторы и передвижные подстанции.— М : Недра, 1968, с. 69. (54) (57) ОБОЛОЧКА ТРАНСФОРМАТОРА, преимущественно сухого взрывозащищепного, содержащая охлаждающие элементы в виде ребер, размещенные на ее боковой поверхности, отличающаяся тем, что, с целью уменьшения массы и габаритов оболочки при одновременном увеличении эффективности охлаждения, на боковой поверхности оболочки выполнены вырезы, ребра выполнены U-образного сечения и установлены в вырезах оболочки наклонно под углом 15—20° к вертикальной оси оболочки так, что образуется герметичная оболочка, при этом нижний конец ребер расположен на высоте, равной от 1/3 до 1/2 высоты оболочки от основания. 1 Изобретение относится к электротехнике, в частности к трансформаторам Целью изобретения является уменьшение массы и габаритов оболочки при одновременном увеличении эффективности охлаждения. На фиг 1 схематически изображена предлагаемая оболочка; на фиг. 2 — вариант конструкции ребер; на фиг. 3 — конструктивный элемент боковой поверхности оболочки в виде изогнутой обечайки. На фиі. 1 — 3 показаны фланец 1, верхняя 2 и нижняя 3 цилиндрические обечайки, которые привариваются к фланцу 1, боковая цилиндрическая обечайка 4, устанавливаемая между охлаждающими элементами 5. Охлаждающие элементы 5 пространственной формы, например, в. виде ребер могут быть применены отрезки стандартного швеллера облегченного сечения, устанавливаются наклонно под углом 15—20° к вертикальной оси оболочки. Крепление верхних концов охлаждающих элементов 5 и боковых обе чаек 4 к верхней обечайке 2 осупіестіяется путем сварки но сплошной линии АВ нижних концов — по линии CD, указанное конструктивное решение позволяет механизировать сварочные работы, сварка между боковыми обечайками 4 и охлаждающими элементами 5 осуществляется по .пинии EF. При этом ребра выступают наружу относительно овальной поверхности оболочки Указанная величина угла установки охлаждающих элементов ЯВЛЯРТСЯ оптимальной, определена экспериментальным путем, при угле наклона ребер меньше 15е значительно увеличивается объем и масса оболочки, а при угле больше 20° не обеспечивается требуемое правилами изготовления взрывозащишенного и рудничного электрооборудования минимально допустимое расстояние между ребрами и юковедущими частями электрооборудования (60 мм). Установка укороченных, порядка на 30—40%, охлаждающих элементов под углом в диапазоне о —mmAm Ї/2 выготы оболочки ^ффекгипная поверхность ребер ре^ко умеиьїиаетсл Э ю модv У а ШО-ІЧЛ иИ/кмич концов ребер на пзержлается эксперимент а-лышмн псо/иедоти от 1/.1 до і//* і>ьі'-иш оболомки ванинми на образце гирыг.озаииицспной ч' ОІЧЇЇМІЗІІН»! -і наклон ребер к а м и в- ^ граіїсфорадаторной полстанции мошноотью (•T ч.»< гн !ЇОЛІОЛ;-:ЮТ приблизить ич к исгочНЮ к Е-А В поминальном нрочолж/пс^ь погерь и расположить о ном режиме наїрузки R оболочке предланагрева оболочки При гаемой конструкции, по гравчению с серийно лоти и уменьшается полная геомегвыпускаемой, ичоюш< й обь'чкы ри'Кчкян іювсрч'ккть веек ребер, ни зато ные гофры, лгрегревы обмонж ЇІ'О.'ИЇЧИВІ^К я пк -*меньшилась мзеч'л К.ІЖДОІ'О элемента примерно на 5 - 6 к! гк сравнению L и з в е н мым. Предлагаемая коппр^кпчя оболочілі р
