Діафрагма для формування і вулканізації покришок пневматичних шин

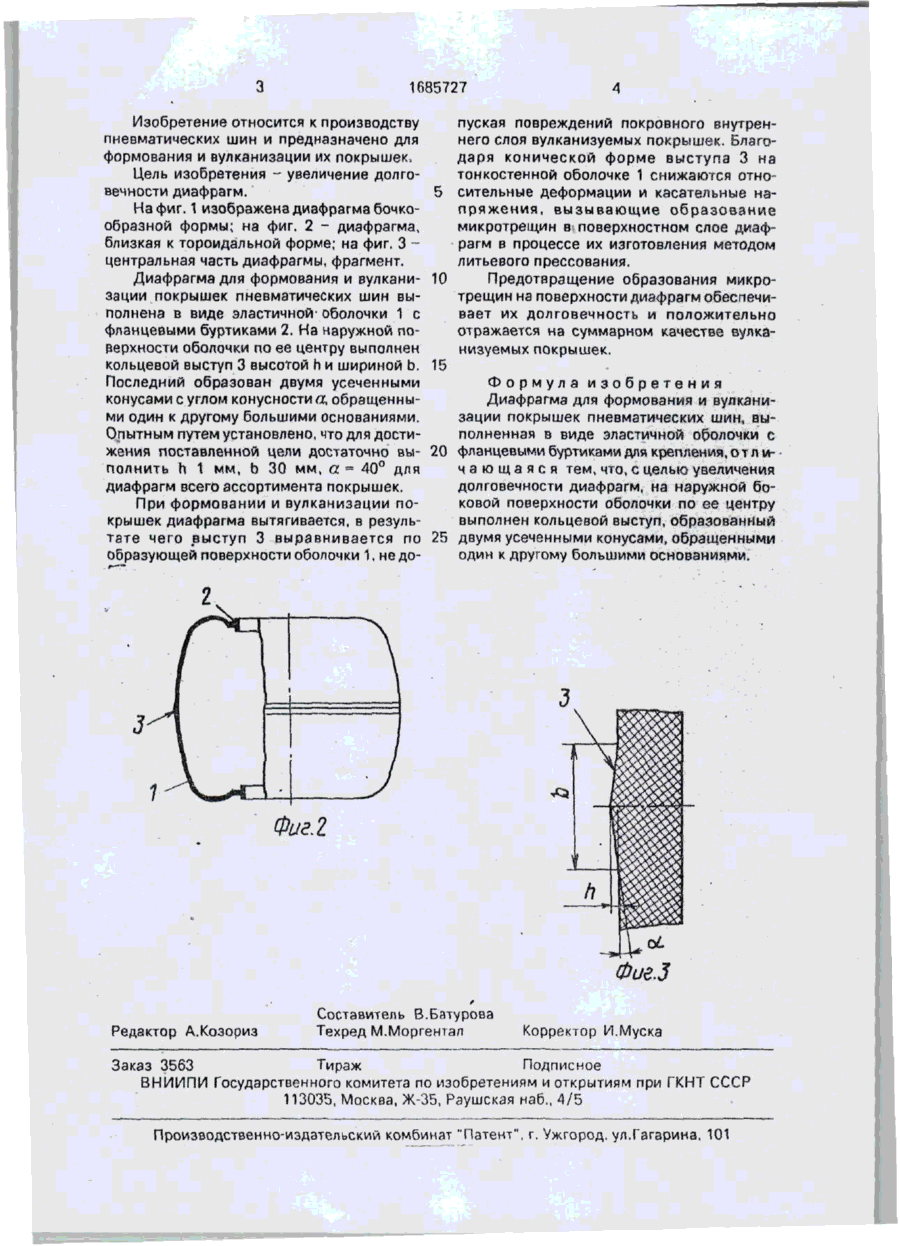

Изобретение относится к производству пневматических шин и предназначено для формования и вулканизации их покрышек. Цель изобретения - увеличение долговечности диафрагм. Для этого на наружной боковой поверхности оболочки 1 по ее центру выполнен кольцевой выступ 3. Выступ 3 образован двумя усеченными конусами, обращенными один к другому большими основаниями. При формовании и вулканизации покрышек пневматических шин оболочка 1 вытягивается, в результате чего выступ 3 выравнивается по образующей по-' верхности оболочки, не допуская повреждения покровного внутреннего слоя вулканизуемых покрышек. 3 ил. ел о оо Фиг. 7 " Л 1685727 Изобретение относится к производству пневматических шин и предназначено для формования и вулканизации их покрышек Цель изобретения - увеличение долговечности диафрагм. На фиг. 1 изображена диафрагма бочкообразной формы; на фиг. 2 - диафрагма, близкая к тороидальной форме; на фиг. 3 центральная часть диафрагмы, фрагмент. Диафрагма для формования и вулканизации покрышек пневматических шин выполнена в виде эластичной-оболочки 1 с фланцевыми буртиками 2. На наружной поверхности оболочки по ее центру выполнен кольцевой выступ 3 высотой h и шириной Ь. Последний образован двумя усеченными конусами с углом конусности а, обращенными один к другому большими основаниями. Опытным путем установлено, что для достижения поставленной цели достаточно выполнить h t мм, о 30 мм, а = 40° для диафрагм всего ассортимента покрышек. При формовании и вулканизации покрышек диафрагма вытягивается, в результате чего выступ 3 выравнивается по образующей поверхности оболочки 1, не до пуская повреждений покровного внутреннего слоя вулканизуемых покрышек. Благодаря конической форме выступа 3 на тонкостенной оболочке 1 снижаются относительные деформации и касательные напряжения, вызывающие образование микратрещин в поверхностном слое диафрагм в процессе их изготовления методом литьевого прессования. 10 Предотвращение образования микротрещин на поверхности диафрагм обеспечивает их долговечность и положительно отражается на суммарном качестве вулканизуемых покрышек. 15 Формула изобретения Диафрагма для формования и вулканизации покрышек пневматических шин, выполненная в виде эластичной оболочки с 20 фланцевыми буртиками для крепления, о т л ич а ю щ а я с я тем, что, с целью увеличения долговечности диафрагм, на наружной боковой поверхности оболочки по ее центру выполнен кольцевой выступ, образованный 25 двумя усеченными конусами, обращенными один к другому большими основаниями. Фиг. Z Редактор А.Козориз Составитель В.Батурова Техред М.Моргентал Корректор И.Муска Заказ 3563 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
