Зв’яки для виготовлення керамічних виробів методом екструзії

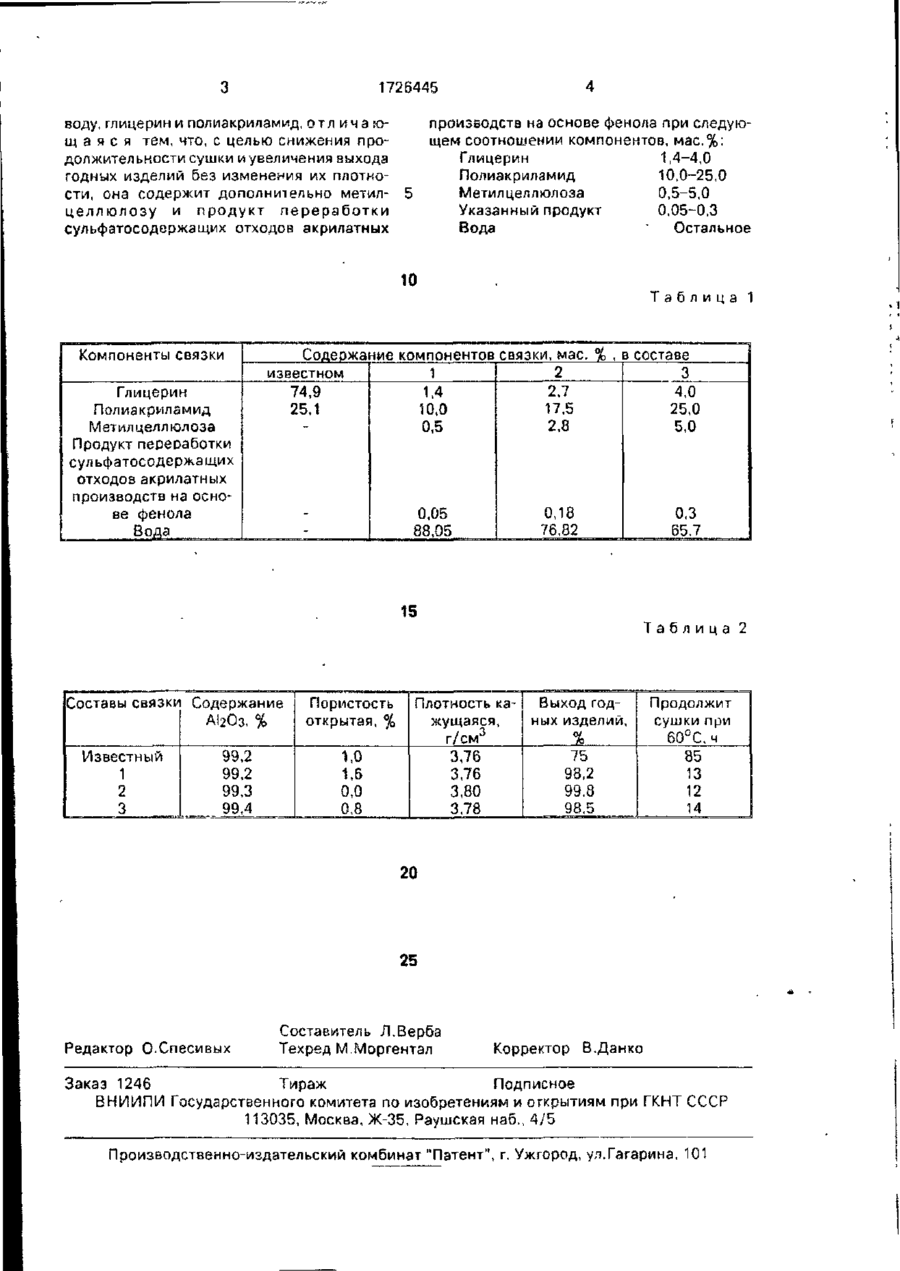

Изобретение относится к огнеупорной промышленности, а именно к технологии ИЗГОТОВЛеНИЯ КераМИчеСКИХ ИЗДеЛИЙ ИЗ НЄ' пластичных оксидных материалов методом экструзии, в частности длинномерных труб, чехлов и стержней. С целью снижения продолжительности сушки и увеличения выхода годных изделий без изменения их плотности связка включает следующие компоненты, мас.%: глицерин 1.4-4,0, полиэкриламид 10,0-25,0, метилцелпюлоза 0,5-5,0; продукт переработки сульфатосодержащих отходов акрилатних производств на основе фенола 0,05-0,3; вода остальное. Физико-механические показатели корундовой керамики следующие' пористость открытая 0-2,7 %; плотность кажущаяся 3.73-3,8 г/см°; выход годных изделий 90-99 8% ; продолжительность сушки при 60°С 12-15 ч. 2 табл. ел с Изобретение относится к огнеупорной промышленности, а именно к технологии изготовления керамических изделий из оксидных неплэстичных материалов методом экструзии, в частности длинномерных труб, чехлов и стержней .Цель изобретения - снижение продолжительности сушки и увеличение выхода годных изделий без изменеьия плотности П р и м е р Предварительно готовят 50%-ный водный раствор полиакриламида Пол иак сіл л амид смешивают с дистиллированной водой в соотношении 1*1 в пропеллерной мешалке в течение 15 ч. Также готовят 5%-ный раствор метилцеллюлозы Ее предварительно замачивают в дистиллированной воде в соотношении 1*20 и затем равномерно смешивают в пропеллерной мешалке в течение 2-3 ч. Глицерин и про дукт переработки сульфатосодержащих отходов акрилатных производств на основе фенола используют без дополнительной подготовки. Для получения корундовых изделий вводят раздельно компоненты связки в огнеупорный материал с тщательным их последующим смешением Содержание связки в массе составляет 24% Массу тщательно перемешивают подвергают вылеживанию и вакуумированию Изделия формуют методом экструзии После сушки при 60°С в течение 12 ч изделия имеют высокую механическую прочность 30 МПа. Обжиг изделий производится при 170 °С Составы связок и свойства изделий приведены е табл 1 и 2 Формула изобретения Связка для изготовления керамических изделий методом экструзии включающая ГО СП 1726445 производств на основе фенола при следующем соотношении компонентов, мас.%: Глицерин 1,4-4,0 Полиакриламид 10,0-25,0 Метил целлюлоза 0,5-5,0 Указанный продукт 0,05-0,3 Вода • Остальное воду, глицерин и полиакриламид, о т л и ч а ю щ а я с я тем, что, с целью снижения продолжительности сушки и увеличения выхода годных изделий без изменения их плотности, она содержит дополнительно метилцеллюлозу и п р о д у к т п е р е р а б о т к и сульфатосодержащих отходов акрилатних 10 Компоненты связки Глицерин Полизкриламид Метил целлюлоза Продукт переработки сульфатосодержащих отходов акрилати ых производств на основе фенола Вода Таблица 1 Содержание компонентов связки, мае. % , в составе 2 известном 1 3 2,7 74,9 1,4 4,0 17,5 25,0 25,1 10,0 0,5 2,8 5,0 0,05 88,05 0,18 76,82 0,3 65.7 15 Составы связки Содержание АІ2Оз, % Известный 1 2 3 99,2 99,2 99,3 99,4 Пористость открытая, % V0 1,6 0,0 0,8 Таблица 2 Выход годПлотность кажущаяся, ных изделий, г/см 3 % 75 3,76 98,2 3,76 99,8 3,80 98,5 3,78 Продолжит сушки при 60°С,ч 85 13 12 14 20 25 Редактор О.Спесивых Составитель Л.Верба Техред М.Моргентал Корректор В.Данко Заказ 1246 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
