Зволожувально-осушувальна дренажно-екранна система
Номер патенту: 16371
Опубліковано: 15.08.2006
Формула / Реферат
1. Зволожувально-осушувальна дренажно-екранна система, що складається з дрен, розташованих на різних рівнях, і водонепроникного екрана, яка відрізняється тим, що дрени розташовані в шаховому порядку і тільки під дренами верхнього рівня влаштовано водонепроникний екран, який суцільно по всій довжині оточує дрени знизу і з двох боків.
2. Зволожувально-осушувальна дренажно-екранна система за п. 1, яка відрізняється тим, що дрени нижнього рівня укладені нижче рівня укладки водонепроникного екрана.
3. Зволожувально-осушувальна дренажно-екранна система за п. 1, яка відрізняється тим, що екран, який оточує дрену верхнього рівня, влаштовано на глибині, яка не перевищує висоту капілярного живлення (відповідних ґрунтів) до шару споживання (кореневмісного шару).
Текст

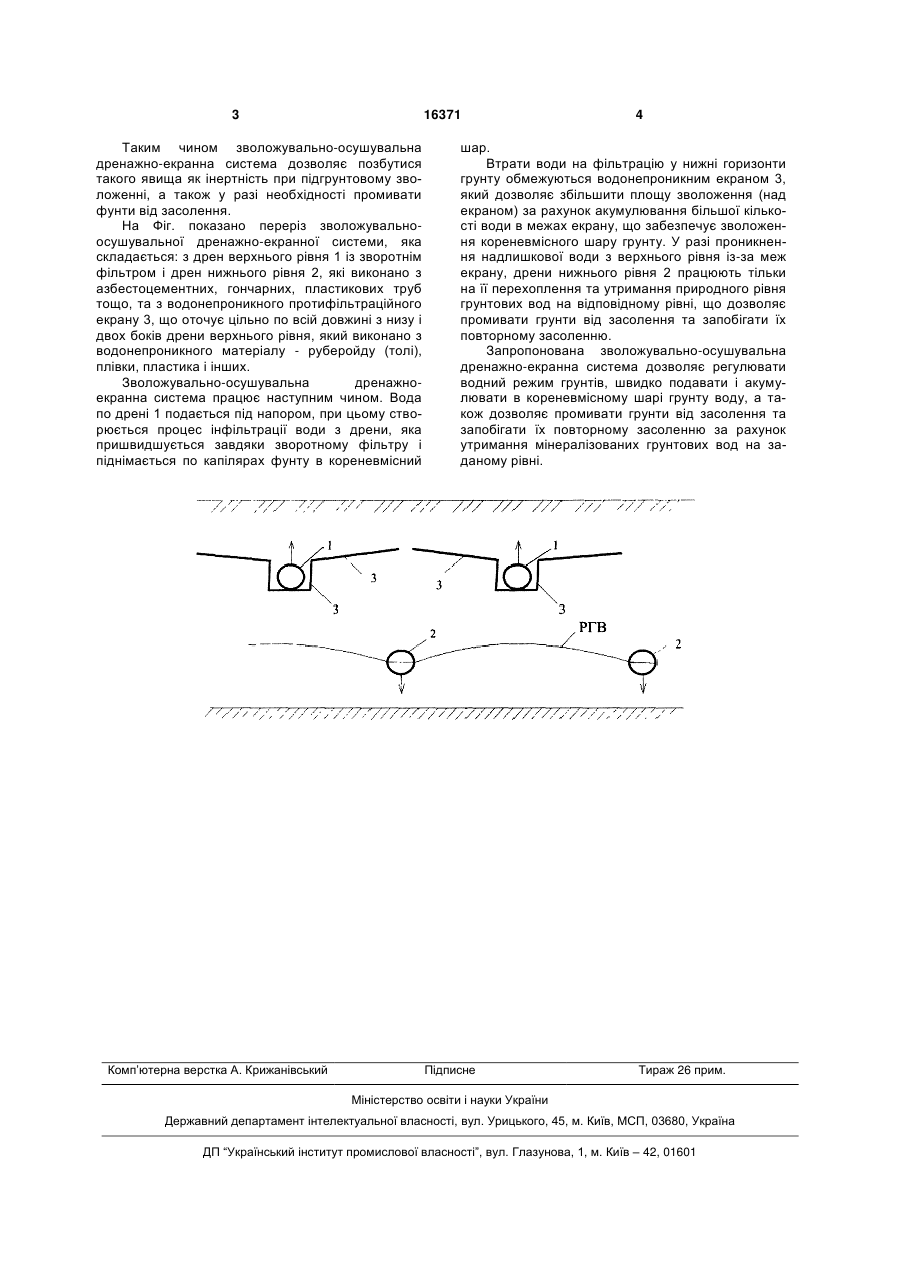

1. Зволожувально-осушувальна дренажноекранна система, що складається з дрен, розташованих на різних рівнях, і водонепроникного екрана, яка відрізняється тим, що дрени розташовані в шаховому порядку і тільки під дренами 3 16371 Таким чином зволожувально-осушувальна дренажно-екранна система дозволяє позбутися такого явища як інертність при підгрунтовому зволоженні, а також у разі необхідності промивати фунти від засолення. На Фіг. показано переріз зволожувальноосушувальної дренажно-екранної системи, яка складається: з дрен верхнього рівня 1 із зворотнім фільтром і дрен нижнього рівня 2, які виконано з азбестоцементних, гончарних, пластикових труб тощо, та з водонепроникного протифільтраційного екрану 3, що оточує цільно по всій довжині з низу і двох боків дрени верхнього рівня, який виконано з водонепроникного матеріалу - руберойду (толі), плівки, пластика і інших. Зволожувально-осушувальна дренажноекранна система працює наступним чином. Вода по дрені 1 подається під напором, при цьому створюється процес інфільтрації води з дрени, яка пришвидшується завдяки зворотному фільтру і піднімається по капілярах фунту в кореневмісний Комп’ютерна верстка А. Крижанівський 4 шар. Втрати води на фільтрацію у нижні горизонти грунту обмежуються водонепроникним екраном 3, який дозволяє збільшити площу зволоження (над екраном) за рахунок акумулювання більшої кількості води в межах екрану, що забезпечує зволоження кореневмісного шару грунту. У разі проникнення надлишкової води з верхнього рівня із-за меж екрану, дрени нижнього рівня 2 працюють тільки на її перехоплення та утримання природного рівня грунтових вод на відповідному рівні, що дозволяє промивати грунти від засолення та запобігати їх повторному засоленню. Запропонована зволожувально-осушувальна дренажно-екранна система дозволяє регулювати водний режим грунтів, швидко подавати і акумулювати в кореневмісному шарі грунту воду, а також дозволяє промивати грунти від засолення та запобігати їх повторному засоленню за рахунок утримання мінералізованих грунтових вод на заданому рівні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHumidifying-drying draining-screen system
Автори англійськоюTkachuk Mykola Mykytovych, Tkachuk Ruslan Mykolaiovych
Назва патенту російськоюУвлажнительно-осушительная дренажно-экранная система
Автори російськоюТкачук Николай Никитович, Ткачук Руслан Николаевич
МПК / Мітки
МПК: E02B 11/00
Мітки: система, зволожувально-осушувальна, дренажно-екранна
