Дренажно-екранний модуль

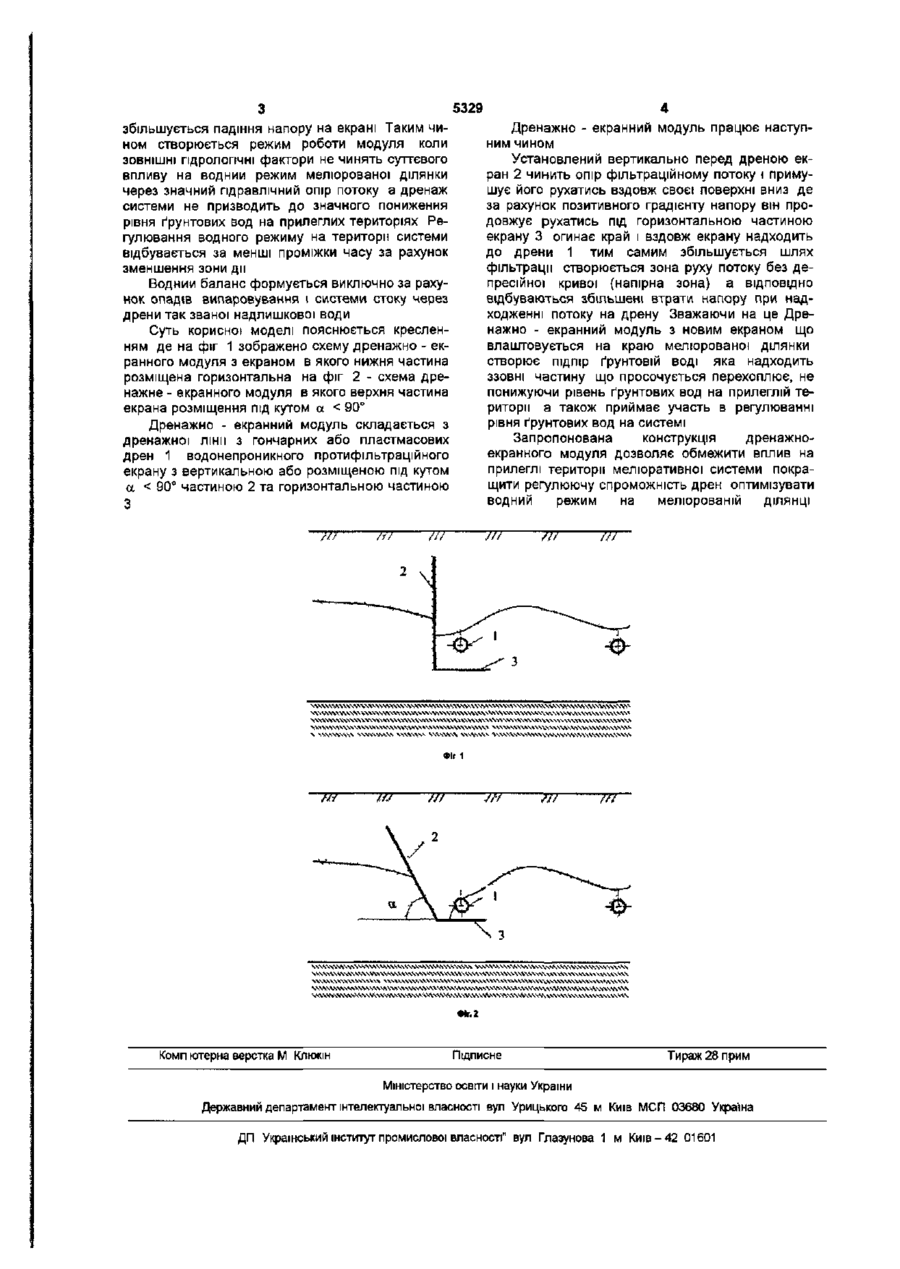

1 Дренажно-екранний модуль, який складається з водонепроникного екрана та дрени, який відрізняється тим, що нижня частина екрана виконана горизонтальною і вкладеною під дреною 2 Дренажно-екранний модуль за п 1, який відрізняється тим, що верхня частина екрана розміщена під кутом а < 90°. Корисна модель відноситься до елементів гідромеліоративних систем і призначений для регулювання водного режиму ґрунтів в гумідній зоні і при захисті від підтоплення Відома водорегулююча система, що складається з регулюючих дрен, розташованих на різних рівнях (Ас №1288254, бюл. «Открытия и изобретения», №22, 1985) Недоліком даної системи є те, що в неї відсутній опір фільтраційному потоку, що надходить з-за меж гідромеліоративної системи що призводить до створення критичного водного режиму, а також дана система чинить великий вплив на довкілля. Найбільш близький за технічними ознаками дренажно-екранний модуль (патент України № 36322), який складається з водонепроникного екрану та дрен Недоліком корисної моделі є те, що шлях фільтрації ґрунтової води до дрени може виявитись недостатнім для роботи при максимальних напорах на екран, і він не забезпечить надійне обмеження впливу системи на довкілля Корисна модель направлений на підвищення опору фільтраційному потоку як в горизонтальній, так і в вертикальній площині при перехопленні внутрішньогрунтового потоку дреною, що призводить до обмеження впливу на прилеглі до меліоративної системи території, покращення регулюючої спроможності дрен, оптимізаци водного режиму на меліорованій ділянці. Поставлене завдання досягається тим, що в дренажно - екранного модуля, який складається з водонепроникного екрану та дрени, нижня частина екрана виконана горизонтальною і вкладеною під дреною, що створює додатково напірну зону при русі потоку вздовж його поверхні до дрени Верхня частина екрана може розміщуватись під кутом а < 90° , що збільшує зону напірного руху. Для обмеження впливу сучасної гідромеліоративної системи на довкілля можуть застосовуватись замість нагірно-ловильних каналів дренажно-екранні модулі, які складаються з екрану та дрени. Екран створює опір фільтраційному потоку, що надходить з-за меж системи, який огинаючи екран втрачає частину напору і далі перехоплюється дреною Втрата напору відбувається за рахунок збільшення шляху фільтрації Збільшення шляху фільтрації', а ВІДПОВІДНО і ефективність роботи дренажноекранного модуля суттєво залежить від степеню згущення ЛІНІЙ току, що в свою чергу залежить від взаємного положення дрени і екрана Втрата напору тим більша, чим нижче розміщено нижню частину вертикального водонепроникного екрана відносно дрени Збільшити шлях фільтрації води можливо шляхом влаштування екрану спеціальної форми Екран вкладається вертикально вздовж стінки траншеї та під дреною горизонтально на всю ширину траншеї Таким чином створюється опір внутрішньогрунтовому фільтраційному потоку, який надходить з прилеглих територій, а вкладання екрану безпосередньо під дреною дозволяє збільшити шлях потоку до перехоплення його дреною і збільшити опір його руху Розташування екрану під кутом а
