Двомагістральний клапан

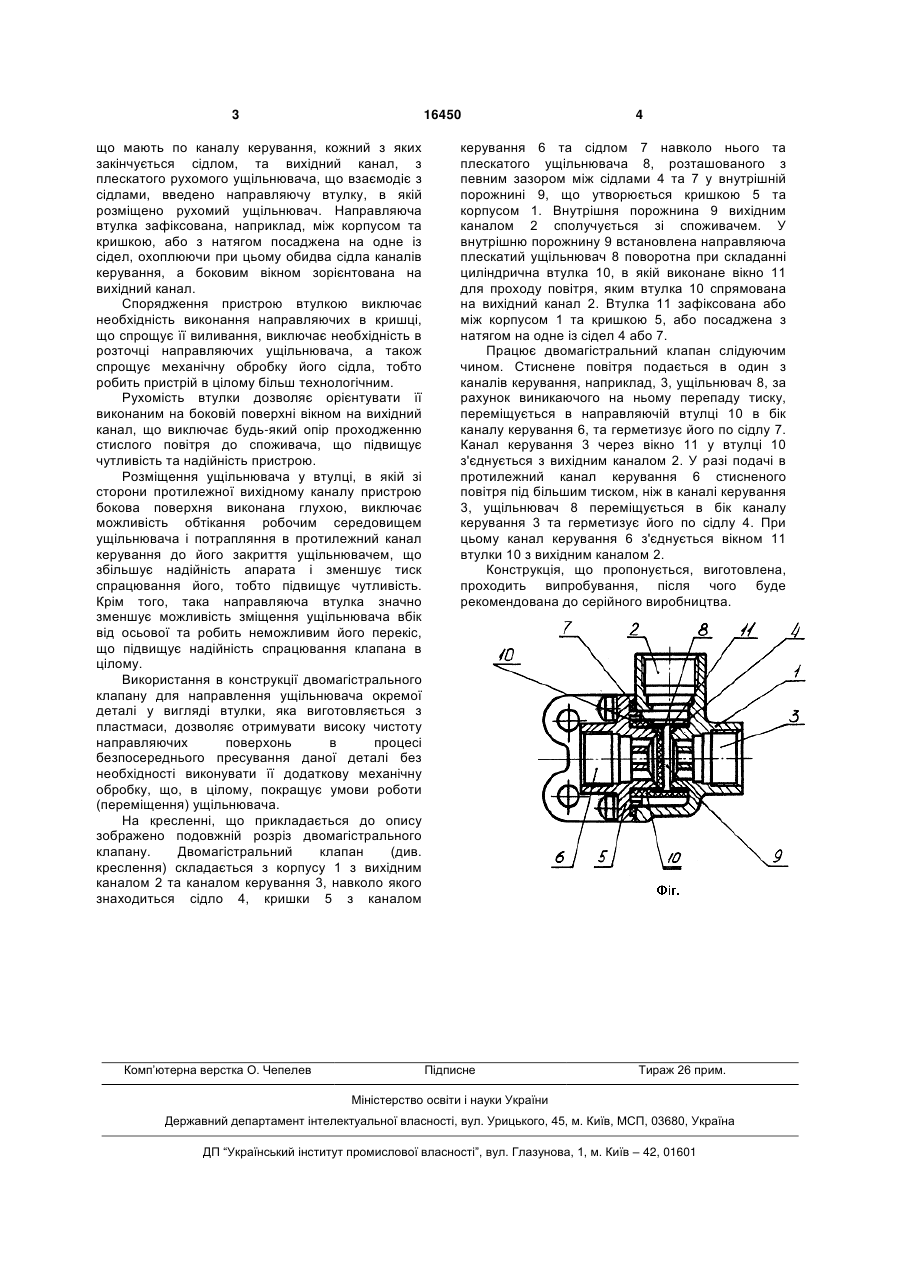

Двомагістральний клапан, що складається з корпусу та кришки, виконаних з каналами 3 16450 що мають по каналу керування, кожний з яких закінчується сідлом, та вихідний канал, з плескатого рухомого ущільнювача, що взаємодіє з сідлами, введено направляючу втулку, в якій розміщено рухомий ущільнювач. Направляюча втулка зафіксована, наприклад, між корпусом та кришкою, або з натягом посаджена на одне із сідел, охоплюючи при цьому обидва сідла каналів керування, а боковим вікном зорієнтована на вихідний канал. Спорядження пристрою втулкою виключає необхідність виконання направляючих в кришці, що спрощує її виливання, виключає необхідність в розточці направляючих ущільнювача, а також спрощує механічну обробку його сідла, тобто робить пристрій в цілому більш технологічним. Рухомість втулки дозволяє орієнтувати її виконаним на боковій поверхні вікном на вихідний канал, що виключає будь-який опір проходженню стислого повітря до споживача, що підвищує чутливість та надійність пристрою. Розміщення ущільнювача у втулці, в якій зі сторони протилежної вихідному каналу пристрою бокова поверхня виконана глухою, виключає можливість обтікання робочим середовищем ущільнювача і потрапляння в протилежний канал керування до його закриття ущільнювачем, що збільшує надійність апарата і зменшує тиск спрацювання його, тобто підвищує чутливість. Крім того, така направляюча втулка значно зменшує можливість зміщення ущільнювача вбік від осьової та робить неможливим його перекіс, що підвищує надійність спрацювання клапана в цілому. Використання в конструкції двомагістрального клапану для направлення ущільнювача окремої деталі у вигляді втулки, яка виготовляється з пластмаси, дозволяє отримувати високу чистоту направляючих поверхонь в процесі безпосереднього пресування даної деталі без необхідності виконувати її додаткову механічну обробку, що, в цілому, покращує умови роботи (переміщення) ущільнювача. На кресленні, що прикладається до опису зображено подовжній розріз двомагістрального клапану. Двомагістральний клапан (див. креслення) складається з корпусу 1 з вихідним каналом 2 та каналом керування 3, навколо якого знаходиться сідло 4, кришки 5 з каналом Комп’ютерна верстка О. Чепелев 4 керування 6 та сідлом 7 навколо нього та плескатого ущільнювача 8, розташованого з певним зазором між сідлами 4 та 7 у внутрішній порожнині 9, що утворюється кришкою 5 та корпусом 1. Внутрішня порожнина 9 вихідним каналом 2 сполучується зі споживачем. У внутрішню порожнину 9 встановлена направляюча плескатий ущільнювач 8 поворотна при складанні циліндрична втулка 10, в якій виконане вікно 11 для проходу повітря, яким втулка 10 спрямована на вихідний канал 2. Втулка 11 зафіксована або між корпусом 1 та кришкою 5, або посаджена з натягом на одне із сідел 4 або 7. Працює двомагістральний клапан слідуючим чином. Стиснене повітря подається в один з каналів керування, наприклад, 3, ущільнювач 8, за рахунок виникаючого на ньому перепаду тиску, переміщується в направляючій втулці 10 в бік каналу керування 6, та герметизує його по сідлу 7. Канал керування 3 через вікно 11 у втулці 10 з'єднується з вихідним каналом 2. У разі подачі в протилежний канал керування 6 стисненого повітря під більшим тиском, ніж в каналі керування 3, ущільнювач 8 переміщується в бік каналу керування 3 та герметизує його по сідлу 4. При цьому канал керування 6 з'єднується вікном 11 втулки 10 з вихідним каналом 2. Конструкція, що пропонується, виготовлена, проходить випробування, після чого буде рекомендована до серійного виробництва. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
