Циркуляційно-інгібіторний клапан

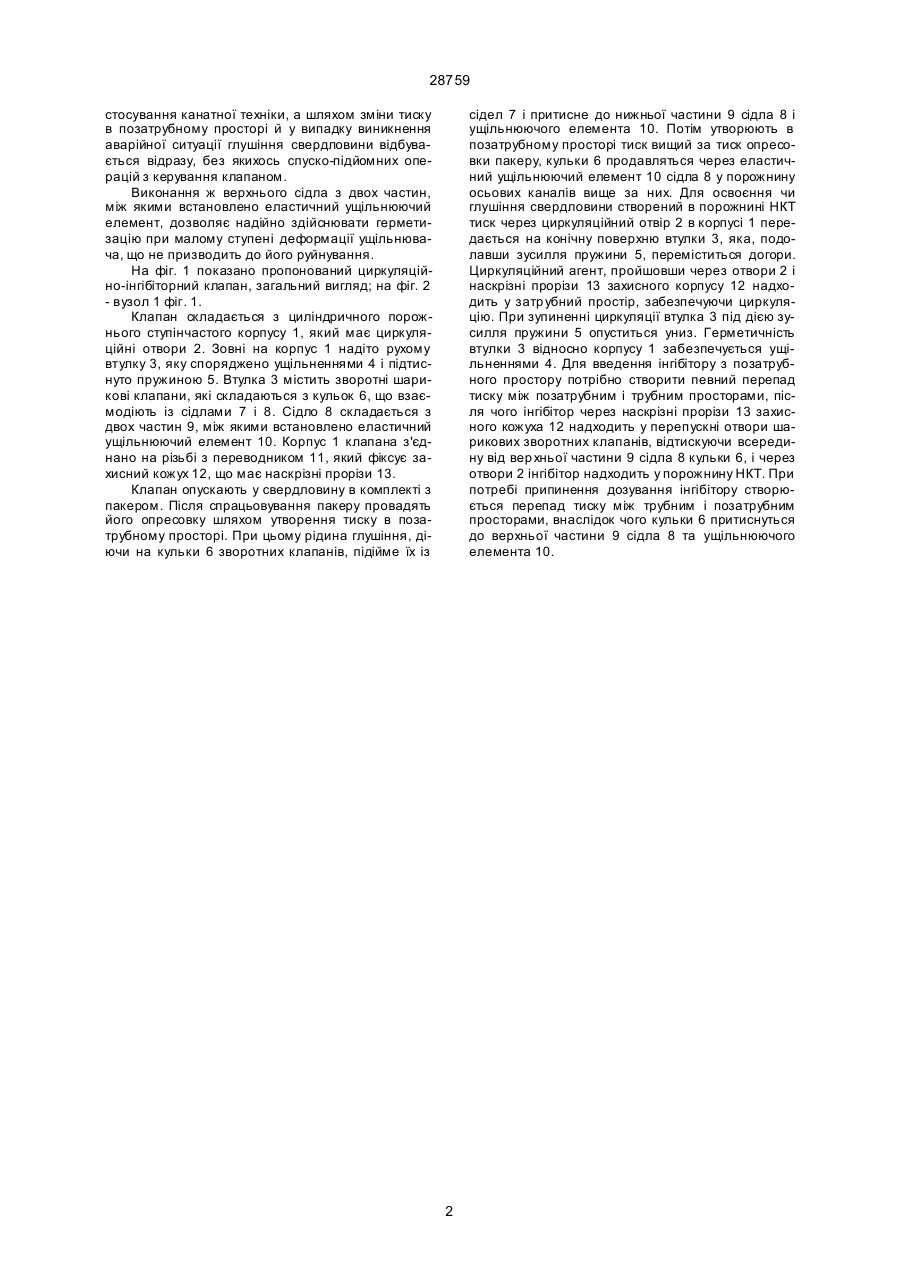

Циркуляційно-інгібіторний клапан, який містить ступінчастий корпус із перепускними отворами, підпружинену втулку з осьовими каналами і вмонтованими до них зворотними клапанами, який відрізняє ться тим, що кожний осьовий канал споряджено двома сідлами, між якими розташовано зворотні клапани, при цьому верхнє сідло виконано з двох частин, між якими встановлено еластичний ущільнюючий елемент, внутрішній діаметр якого менший за мінімальний діаметр сідла. (19) (21) 97094647 (22) 18.09.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Червінський Володимир Петрович, Абрамов Вадим Борисович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ТУРБОГАЗ" - ВАТ "ТУРБОГ АЗ" 28759 стосування канатної техніки, а шляхом зміни тиску в позатрубному просторі й у випадку виникнення аварійної ситуації глушіння свердловини відбувається відразу, без якихось спуско-підйомних операцій з керування клапаном. Виконання ж верхнього сідла з двох частин, між якими встановлено еластичний ущільнюючий елемент, дозволяє надійно здійснювати герметизацію при малому ступені деформації ущільнювача, що не призводить до його руйнування. На фіг. 1 показано пропонований циркуляційно-інгібіторний клапан, загальний вигляд; на фіг. 2 - вузол 1 фіг. 1. Клапан складається з циліндричного порожнього ступінчастого корпусу 1, який має циркуляційні отвори 2. Зовні на корпус 1 надіто рухому втулку 3, яку споряджено ущільненнями 4 і підтиснуто пружиною 5. Втулка 3 містить зворотні шарикові клапани, які складаються з кульок 6, що взаємодіють із сідлами 7 і 8. Сідло 8 складається з двох частин 9, між якими встановлено еластичний ущільнюючий елемент 10. Корпус 1 клапана з'єднано на різьбі з переводником 11, який фіксує захисний кожух 12, що має наскрізні прорізи 13. Клапан опускають у свердловину в комплекті з пакером. Після спрацьовування пакеру провадять його опресовку шляхом утворення тиску в позатрубному просторі. При цьому рідина глушіння, діючи на кульки 6 зворотних клапанів, підійме їх із сідел 7 і притисне до нижньої частини 9 сідла 8 і ущільнюючого елемента 10. Потім утворюють в позатрубному просторі тиск вищий за тиск опресовки пакеру, кульки 6 продавляться через еластичний ущільнюючий елемент 10 сідла 8 у порожнину осьових каналів вище за них. Для освоєння чи глушіння свердловини створений в порожнині НКТ тиск через циркуляційний отвір 2 в корпусі 1 передається на конічну поверхню втулки 3, яка, подолавши зусилля пружини 5, переміститься догори. Циркуляційний агент, пройшовши через отвори 2 і наскрізні прорізи 13 захисного корпусу 12 надходить у затр убний простір, забезпечуючи циркуляцію. При зупиненні циркуляції втулка 3 під дією зусилля пружини 5 опуститься униз. Герметичність втулки 3 відносно корпусу 1 забезпечується ущільненнями 4. Для введення інгібітору з позатрубного простору потрібно створити певний перепад тиску між позатрубним і трубним просторами, після чого інгібітор через наскрізні прорізи 13 захисного кожуха 12 надходить у перепускні отвори шарикових зворотних клапанів, відтискуючи всередину від вер хньої частини 9 сідла 8 кульки 6, і через отвори 2 інгібітор надходить у порожнину НКТ. При потребі припинення дозування інгібітору створюється перепад тиску між трубним і позатрубним просторами, внаслідок чого кульки 6 притиснуться до верхньої частини 9 сідла 8 та ущільнюючого елемента 10. 2 28759 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
