Вихровий клапан

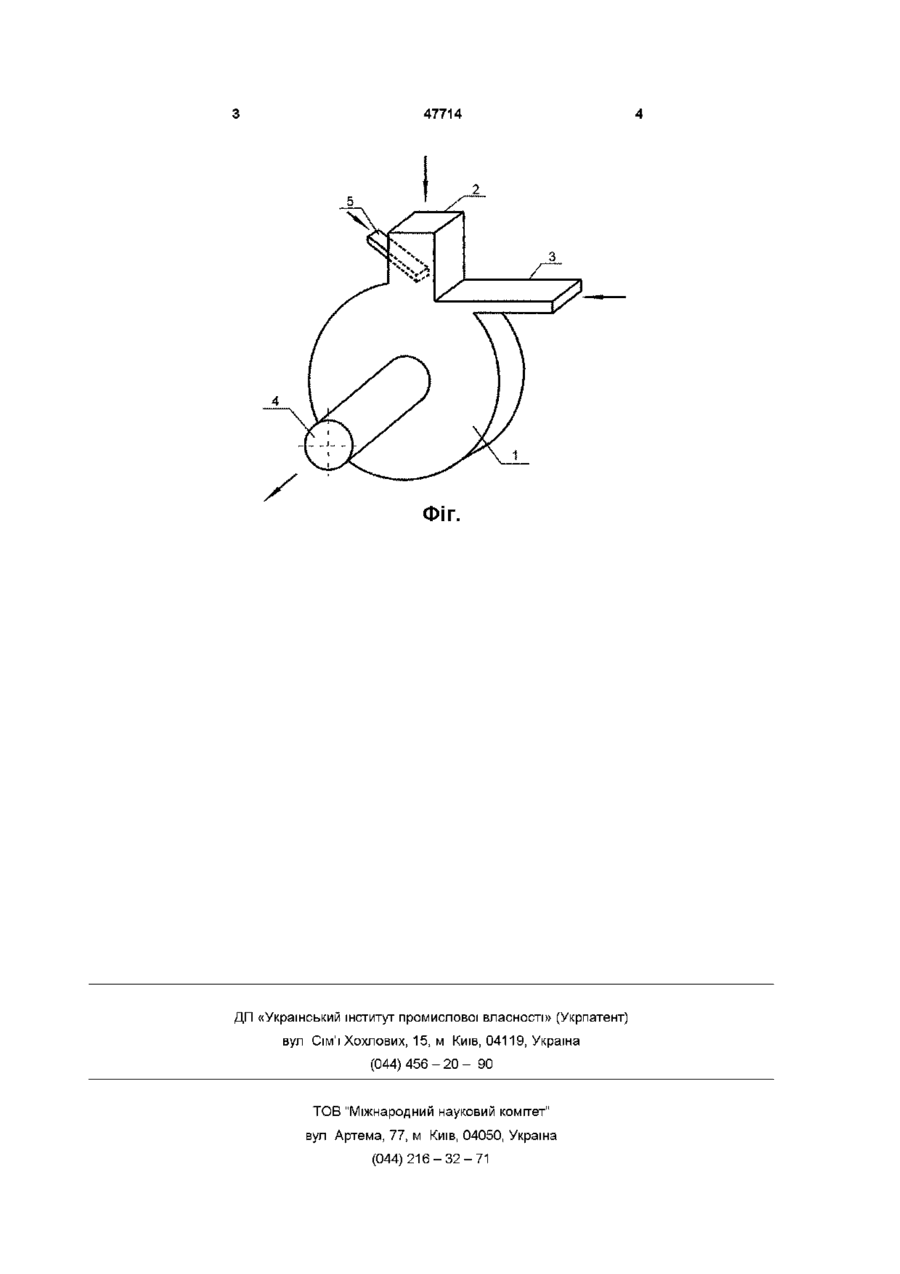

Вихровий клапан, що містить вихрову камеру, радіальний канал живлення, тангенціальний канал керування й осьовий канал виходу, який відрізняється тим, що він обладнаний гальмовим соплом, встановленим в каналі живлення Винахід відноситься до галузі струйної техніки і призначений для використання в пневматичних та гідравлічних системах керування Відомо вихровий клапан, який містить вихрову камеру, радіальний канал живлення, тангенціальний канал керування і осьовий канал виходу (див "Струйная автоматика в системах управления" под ред Б В Орлова, - М Машиностроение, 1975, 368 с , Лебедев С Л , Трескунов В С , Яковенко "Элементы струйной автоматики" - М Машиностроение, 1973, - 359 с ), прийнятий за прототип Недоліком такого клапана є низька швидкодія при відкритті клапана В основу винаходу поставлено задачу удосконалення вихрового клапана шляхом того, що він постачений гальмовим соплом, встановленим в каналі живлення, що призведе до підвищення швидкодії при відкритті клапана Поставлена задача досягається тим, що вихровий клапан, який містить вихрову камеру, радіальний канал живлення, тангенціальний канал керування й осьовий канал виходу, згідно винаходу, постачений гальмовим соплом, встановленим в каналі живлення Наявність гальмового сопла забезпечує збільшення швидкодії при відкритті клапана Сутність винаходу пояснюється кресленням, де зображено загальний вигляд запропонованого вихрового клапана (фіг) Вихровий клапан містить вихрову камеру 1, радіальний канал живлення 2, тангенціальний канал керування 3, осьовий канал виходу 4 і гальмове сопло 5 Вихровий клапан працює наступним чином Основний потік подається крізь радіальний канал живлення 2 у вихрову камеру 1 і виходить через осьовий канал виходу 4 При подачі керуючого потоку через тангенціальний канал керування З потік закручується у вихровій камері 1 На радіальному каналі живлення 2 виникає перепад тиску, і основний потік запирається При знятті потоку керування потік у вихровій камері 1 починає розкручуватися У момент зняття потоку керування короткочасно подається потік у гальмове сопло 5, що приводить до прискорення розкручування потоку у вихровій камері 1 і надходженню його до осьового каналу виходу 4 47714 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
