Ланцюгова передача
Номер патенту: 16564
Опубліковано: 15.08.2006
Автори: Марченко Анатолій Іванович, Тарасенко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Ланцюгова передача, що містить ведучу і ведену з зубчастим вінцем зірочки та роликовий ланцюг, що їх охоплює, яка відрізняється тим, що ведена зірочка обладнана додатковим зубчастим вінцем, а роликовий ланцюг виконаний трирядним.
Текст

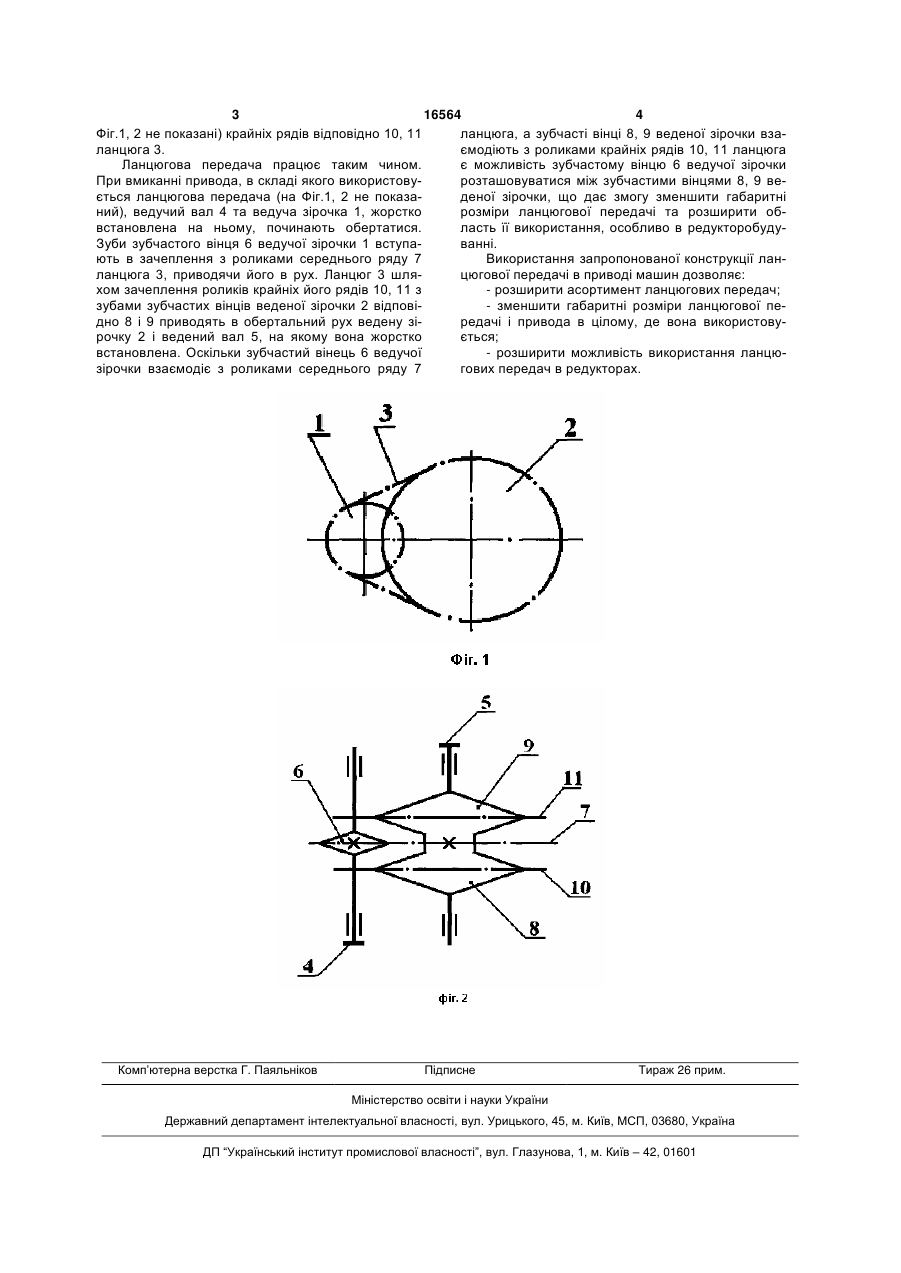

Ланцюгова передача, що містить ведучу і ведену з зубчастим вінцем зірочки та роликовий ланцюг, що їх охоплює, яка відрізняється тим, що ведена зірочка обладнана додатковим зубчастим вінцем, а роликовий ланцюг виконаний трирядним. (19) (21) u200601631 (22) 16.02.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Піпа Борис Федорович, Тарасенко Анатолій Іванович, Марченко Анатолій Іванович 3 16564 4 Фіг.1, 2 не показані) крайніх рядів відповідно 10, 11 ланцюга, а зубчасті вінці 8, 9 веденої зірочки взаланцюга 3. ємодіють з роликами крайніх рядів 10, 11 ланцюга Ланцюгова передача працює таким чином. є можливість зубчастому вінцю 6 ведучої зірочки При вмиканні привода, в складі якого використовурозташовуватися між зубчастими вінцями 8, 9 веється ланцюгова передача (на Фіг.1, 2 не показаденої зірочки, що дає змогу зменшити габаритні ний), ведучий вал 4 та ведуча зірочка 1, жорстко розміри ланцюгової передачі та розширити обвстановлена на ньому, починають обертатися. ласть її використання, особливо в редукторобудуЗуби зубчастого вінця 6 ведучої зірочки 1 вступаванні. ють в зачеплення з роликами середнього ряду 7 Використання запропонованої конструкції ланланцюга 3, приводячи його в рух. Ланцюг 3 шляцюгової передачі в приводі машин дозволяє: хом зачеплення роликів крайніх його рядів 10, 11 з - розширити асортимент ланцюгових передач; зубами зубчастих вінців веденої зірочки 2 відпові- зменшити габаритні розміри ланцюгової педно 8 і 9 приводять в обертальний рух ведену зіредачі і привода в цілому, де вона використовурочку 2 і ведений вал 5, на якому вона жорстко ється; встановлена. Оскільки зубчастий вінець 6 ведучої - розширити можливість використання ланцюзірочки взаємодіє з роликами середнього ряду 7 гових передач в редукторах. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChain gear
Автори англійськоюPipa Borys Fedorovych, Tarasenko Anatolii Ivanovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЦепная передача
Автори російськоюПипа Борис Федорович, Тарасенко Анатолий Иванович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/00
Код посилання
