Циклічна зубчаста циліндрична передача
Номер патенту: 14702
Опубліковано: 15.05.2006
Автори: Шинкаренко Іван Тимофійович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Циклічна зубчаста циліндрична передача, що містить ведуче зубчасте колесо, одна частина якого виконана з зовнішнім зубчастим вінцем, а друга частина - з внутрішнім зубчастим вінцем, і ведене зубчасте колесо, яка відрізняється тим, що ведуче зубчасте колесо виконане із n частин, де n = 4, 6, 8,..., так що одна частина його утворює передачу з веденим зубчастим колесом з зовнішнім зачепленням, друга частина - утворює передачу з внутрішнім зачепленням, третя частина утворює передачу з зовнішнім зачепленням, а n-на частина утворює передачу з внутрішнім зачепленням з веденим зубчастим колесом.
Текст

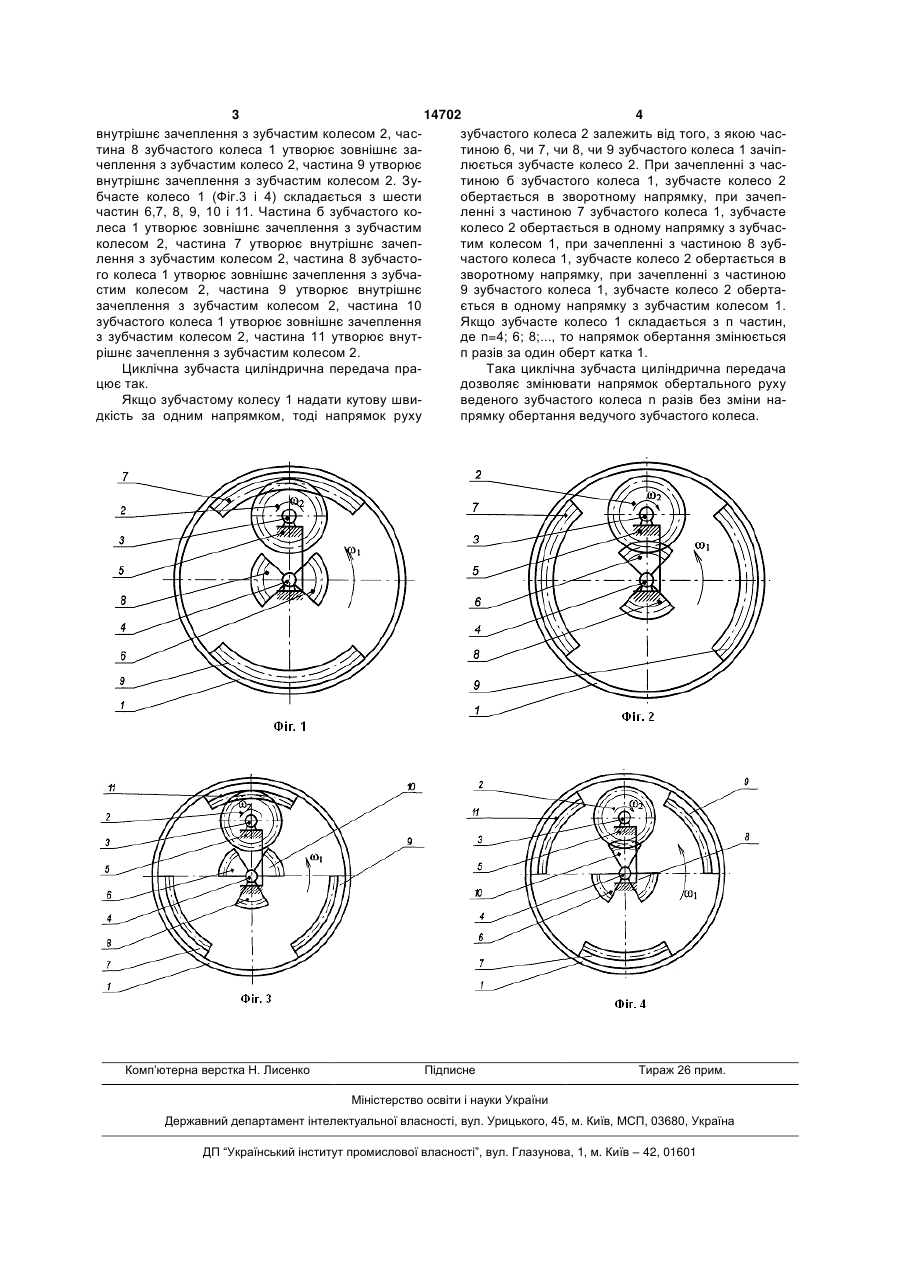

Циклічна зубчаста циліндрична передача, що містить ведуче зубчасте колесо, одна частина якого виконана з зовнішнім зубчастим вінцем, а друга 3 14702 4 внутрішнє зачеплення з зубчастим колесом 2, часзубчастого колеса 2 залежить від того, з якою частина 8 зубчастого колеса 1 утворює зовнішнє затиною 6, чи 7, чи 8, чи 9 зубчастого колеса 1 зачіпчеплення з зубчастим колесо 2, частина 9 утворює люється зубчасте колесо 2. При зачепленні з часвнутрішнє зачеплення з зубчастим колесом 2. Зутиною б зубчастого колеса 1, зубчасте колесо 2 бчасте колесо 1 (Фіг.3 і 4) складається з шести обертається в зворотному напрямку, при зачепчастин 6,7, 8, 9, 10 і 11. Частина б зубчастого коленні з частиною 7 зубчастого колеса 1, зубчасте леса 1 утворює зовнішнє зачеплення з зубчастим колесо 2 обертається в одному напрямку з зубчасколесом 2, частина 7 утворює внутрішнє зачептим колесом 1, при зачепленні з частиною 8 зублення з зубчастим колесом 2, частина 8 зубчасточастого колеса 1, зубчасте колесо 2 обертається в го колеса 1 утворює зовнішнє зачеплення з зубчазворотному напрямку, при зачепленні з частиною стим колесом 2, частина 9 утворює внутрішнє 9 зубчастого колеса 1, зубчасте колесо 2 обертазачеплення з зубчастим колесом 2, частина 10 ється в одному напрямку з зубчастим колесом 1. зубчастого колеса 1 утворює зовнішнє зачеплення Якщо зубчасте колесо 1 складається з п частин, з зубчастим колесом 2, частина 11 утворює внутде n=4; 6; 8;..., то напрямок обертання змінюється рішнє зачеплення з зубчастим колесом 2. п разів за один оберт катка 1. Циклічна зубчаста циліндрична передача праТака циклічна зубчаста циліндрична передача цює так. дозволяє змінювати напрямок обертального руху Якщо зубчастому колесу 1 надати кутову швиведеного зубчастого колеса n разів без зміни надкість за одним напрямком, тоді напрямок руху прямку обертання ведучого зубчастого колеса. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCyclic toothed cylindrical gearing
Автори англійськоюStrilets Volodymyr Mykolaiovych, Shynkarenko Ivan Tymofiiovych, Strilets Oleh Romanovych
Назва патенту російськоюЦиклическая зубчатая цилиндрическая передача
Автори російськоюСтрилец Владимир Николаевич, Шинкаренко Иван Тимофеевич, Стрилец Олег Романович
МПК / Мітки
Мітки: циклічна, зубчаста, передача, циліндрична
