F16H 3/02 — непланетарних

Номер патенту: 97930

Опубліковано: 26.03.2012

Автори: Шін Хун Ву, Сін Йонг Чол

МПК: F16H 21/12, F16H 3/02, F16H 61/00 ...

Мітки: передачі, трансмісії, плавною, безперервною, зміною, механізм

Формула / Реферат:

1. Механізм трансмісії з безперервною плавною зміною передачі, який має:вхідний вал, що одержує підведену ззовні обертальну силу;сукупність ведених зубчастих коліс, які розміщені навколо вхідного вала так, щоб кожне з них мало певний фазовий кут, у такий спосіб сприймаючи приводну силу вхідного вала;кулачок плавної зміни передачі, радіус обертання якого змінюється у відповідності із зовнішнім навантаженням;вхідну...

Номер патенту: 18651

Опубліковано: 15.11.2006

Автори: Дзюра Володимир Олексійович, Гевко Богдан Матвійович

МПК: F16H 3/02

Мітки: швидкостей, зубчасто-шліцьовий, механізм, коробок

Формула / Реферат:

Зубчасто-шліцьовий механізм коробок швидкостей, який виконано у вигляді корпуса, привідного зубчасто-шліцьового блока з шліцьовим валом з можливістю відносного осьового переміщення і веденого вала з зубчастими блоками, вала переключення швидкостей, вилки, фіксатора і рукоятки, який відрізняється тим, що в привідному зубчасто-шліцьовому блоці і на шліцьовому валу рівномірно по колу виконано, за аналогією із шліцами, радіусні напівкруглі...

Номер патенту: 14702

Опубліковано: 15.05.2006

Автори: Стрілець Олег Романович, Шинкаренко Іван Тимофійович, Стрілець Володимир Миколайович

МПК: F16H 3/02, F16H 3/44

Мітки: циклічна, циліндрична, зубчаста, передача

Формула / Реферат:

Циклічна зубчаста циліндрична передача, що містить ведуче зубчасте колесо, одна частина якого виконана з зовнішнім зубчастим вінцем, а друга частина - з внутрішнім зубчастим вінцем, і ведене зубчасте колесо, яка відрізняється тим, що ведуче зубчасте колесо виконане із n частин, де n = 4, 6, 8,..., так що одна частина його утворює передачу з веденим зубчастим колесом з зовнішнім зачепленням, друга частина - утворює передачу з внутрішнім...

Номер патенту: 8175

Опубліковано: 15.07.2005

Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович

МПК: F16H 3/44, F16H 3/02

Мітки: циліндрична, передача, циклічна, зубчаста

Формула / Реферат:

Циліндрична зубчаста циклічна передача, що містить зубчасту рейку і циліндричне зубчасте колесо, яка відрізняється тим, що зубчаста рейка виконана у вигляді циліндричного зубчастого колеса, складеного з половини зубчастого колеса з зовнішніми зубами та половини зубчастого колеса з внутрішніми зубами.

Номер патенту: 72636

Опубліковано: 15.03.2005

Автор: Купчик Володимир Миколайович

МПК: F16H 3/02

Мітки: багатопотокова, зубчата, передача

Формула / Реферат:

1. Багатопотокова зубчата передача, що складається з циліндричних зубчатих коліс, замкнених у єдиному корпусі, яка відрізняється тим, що її швидкохідна ланка підводу або відводу потужності виконана у вигляді двовінцевої косозубої шестірні з рознесеними уздовж осі вінцями, що знаходяться в зачепленні з окремими попарно співвісними косозубими колесами, кути нахилу зубів вінців двовінцевої швидкохідної шестірні і, відповідно, сполучених зубчатих...

Номер патенту: 72646

Опубліковано: 15.03.2005

Автор: Купчик Володимир Миколайович

МПК: B63H 23/00, F16H 3/02

Мітки: передача, зубчата

Формула / Реферат:

Зубчата передача з двома потоками потужності, що містить укладені в єдиному корпусі дві послідовно розташовані зубчаті пари “шестірня-колесо”, у яких швидкохідні зубчаті шестерні розташовані на одній осі обертання і сполучені торсійним валом, а тихохідні зубчаті колеса розташовані на іншій осі обертання і також сполучені торсійним валом, при цьому крутильні жорсткості торсійного вала шестерень і торсійного вала зубчатих коліс розраховані для...

Номер патенту: 63028

Опубліковано: 15.01.2004

Автори: Іщенко Олександр Анатольович, Тардов Герман Арсентьович, Бєляєв Федір Федорович

МПК: F16H 3/02

Мітки: редуктор, кутовий

Формула / Реферат:

Кутовий редуктор, який містить швидкохідний конічний ступінь, що складається із вхідного швидкохідного вала редуктора із закріпленою на ньому ведучою конічною шестірнею та веденого конічного колеса, тихохідний циліндричний ступінь, що складається із ведучої циліндричної шестірні та веденого циліндричного колеса, закріпленого на вихідному тихохідному валу редуктора, який відрізняється тим, що вісь вихідного тихохідного вала редуктора...

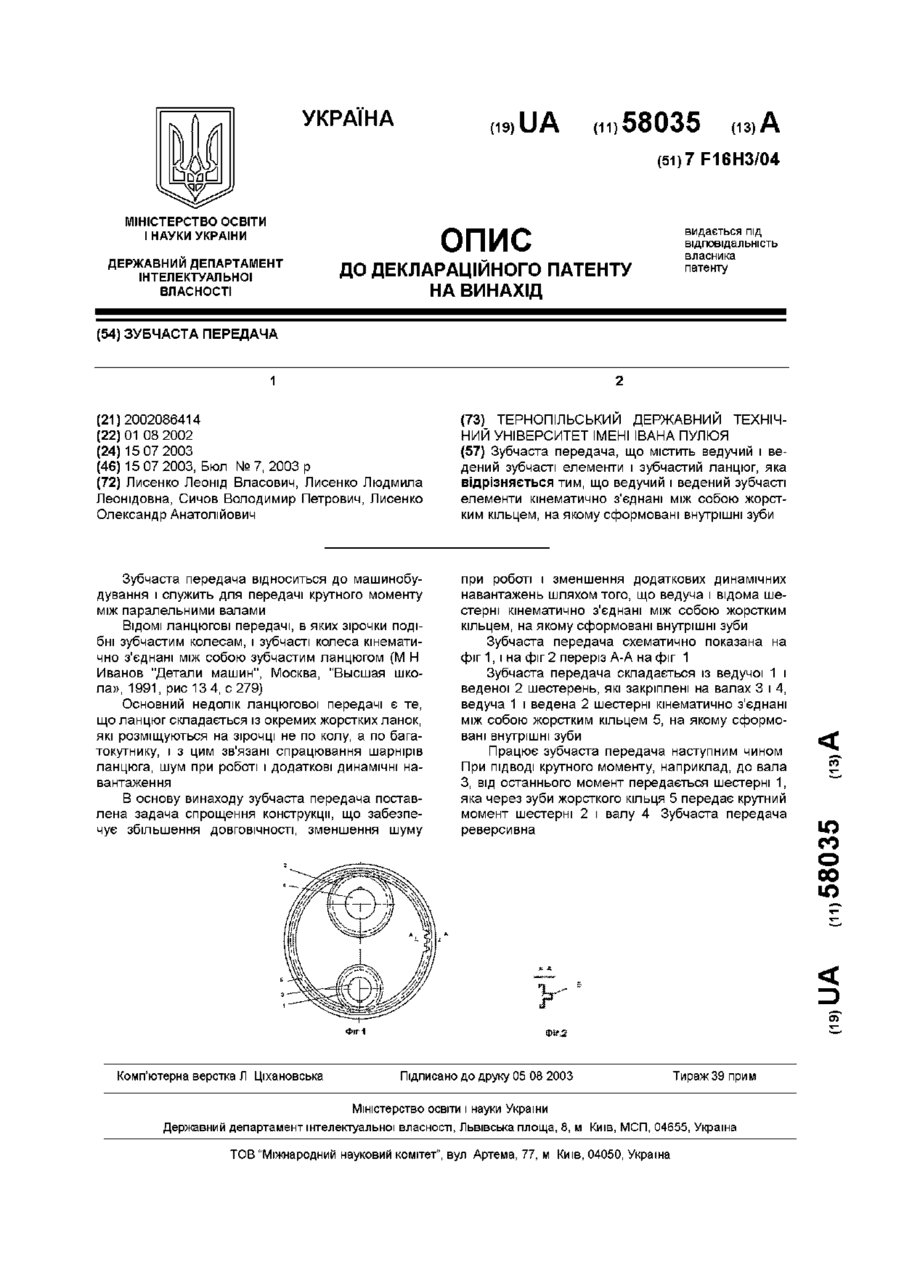

Номер патенту: 58035

Опубліковано: 15.07.2003

Автори: Лисенко Людмила Леонідовна, Лисенко Олександр Анатолійович, Сичов Володимир Петрович, Лисенко Леонід Власович

МПК: F16H 3/02

Мітки: зубчаста, передача

Формула / Реферат:

Зубчаста передача, що містить ведучий і ведений зубчасті елементи і зубчастий ланцюг, яка відрізняється тим, що ведучий і ведений зубчасті елементи кінематично з'єднані між собою жорстким кільцем, на якому сформовані внутрішні зуби.

Номер патенту: 56898

Опубліковано: 15.05.2003

Автори: Лисенко Леонід Власович, Лисенко Людмила Леонідівна, Сичов Володимир Петрович

МПК: F16H 3/02

Мітки: передача, зубчаста

Формула / Реферат:

Зубчаста передача з внутрішнім зачепленням, що містить два зубчастих колеса, яка відрізняється тим, що зубами на одному колесі є голчасті підшипники, змонтовані на осях, і кінці осей встановлені в отворах фланців, закріплених на валу, а зубами на другому колесі є півциліндричні впадини з радіусом, рівним радіусу зовнішнього діаметра голчастого підшипника.

Номер патенту: 24848

Опубліковано: 17.12.2001

Автори: Тардов Герман Арсентьович, Романов Віктор Іванович, Бєляєв Федір Федорович

МПК: B63H 23/00, F16H 3/02

Мітки: зубчата, багатопотокова, передача

Формула / Реферат:

1. Багатопоточна зубчата передача, яка містить в собі вхідний і вихідний вали, ведучі та ведені зубчаті колеса, замкнені в єдиному корпусі, яка відрізняється тим, що по вісі вхідного валу розташовані послідовно ведучі шестерні, число котрих дорівнює числу потоків передаваної потужності, які знаходяться в зачепленні з відповідними веденими зубчатими колесами, розташованими по вісі вихідного валу зубчатої передачі.2. Багатопоточна...

Номер патенту: 25016

Опубліковано: 25.12.1998

Автори: Дятел Микола Микитович, Синяговський Іван Іванович, Снісаренко Іван Миколайович, Захарченко Валерій Іванович

МПК: F16H 3/02

Мітки: ланцюгом, кінематичним, привод, замкнутим

Формула / Реферат:

Привод с замкнутой кинематической цепью, содержащий ведущий и ведомый элементы, зубчатую планетарную передачу, одно из кинематических звеньев которой непосредственно связано с ведомым элементом, механизм изменения передаточного отношения и механизм прижима контактирующих поверхностей, отличающийся тем, что он снабжен вторым ведомым элементом, непосредственно связанным со вторым кинематическим звеном зубчатой планетарной передачи, а третье...

Номер патенту: 24848

Опубліковано: 06.10.1998

Автори: Романов Віктор Іванович, Бєляєв Федір Федорович, Тардов Герман Арсентьович

МПК: F16H 3/02, B63H 23/00

Мітки: передача, зубчата, багатопоточна

Формула / Реферат:

1. Багатопоточна зубчата передача, яка містить в собі вхідний і вихідний вали, ведучі та ведені зубчаті колеса, замкнені в єдиному корпусі, яка відрізняється тим, що по вісі вхідного валу розташовані послідовно ведучі шестерні, число котрих дорівнює числу потоків передаваної потужності, які знаходяться в зачепленні з відповідними веденими зубчатими колесами, розташованими по вісі вихідного валу зубчатої передачі.2. Багатопоточна...

Номер патенту: 24235

Опубліковано: 07.07.1998

Автор: Маркович Юрій Іванович

МПК: F16H 3/02

Мітки: пружно-запобіжна, муфта

Формула / Реферат:

1. Пружно-запобіжна муфта, яка включає дві напівмуфти, зчеплені між собою через пружні елементи, встановлені на пальцях, жорстко зв'язаних з однією з напівмуфт, яка відрізняється тим, що пружні елементи виконані у вигляді встановлених на пальцях і рухомих в осьовому напрямі металевих підпружинених конічних втулок, половина кута конусності яких більша від кута тертя, а контур обода диска другої напівмуфти профільований по формі укороченої...

Номер патенту: 18183

Опубліковано: 01.07.1997

Автори: Тардов Герман Арсентьович, Романов Віктор Іванович, Бєляєв Федір Федорович

МПК: B63H 23/00, F16H 3/02

Мітки: редуктор, реверсивний

Формула / Реферат:

Реверсивный редуктор, имеющий два зубчатых перебора, первая ступень которых содержит ведущую шестерню, сопряженную одновременно с двумя симметрично расположенными ведомыми зубчатыми колесами данной ступени, которые, в свою очередь, соединены с соответствующими шестернями второй ступени, сопряженными с главным зубчатым колесом редуктора, отличающийся тем, что ведущая шестерня первой ступени соединена с насосным колесом гидромуфты переднего...

Номер патенту: 14474

Опубліковано: 25.04.1997

Автори: Волинець Валентин Федорович, Волинець Людмила Олександрівна, Осадча Надія Михайлівна, Осадчій Євгеній Олександрович

МПК: F16H 3/08, F16H 3/02

Мітки: коробка, передач

Формула / Реферат:

1. Коробка передач, содержащая корпус, ве­дущий и ведомый валы со шкивами, установлен­ными с возможностью взаимного перемещения и связанными между собой зубчатым соединением в виде зубьев и впадин, являющихся поверхностями вращения с образующей эвольвентой и располо­женных в радиальном направлении, отличаю­щаяся тем, что, с расширения кинематических возможностей, ведущий щкив выполнен в виде зубчатого колеса с центральным многогранным...

Номер патенту: 14475

Опубліковано: 25.04.1997

Автор: Осадчій Євгеній Олександрович

МПК: F16H 3/08, F16H 3/02

Мітки: коробка, передач

Формула / Реферат:

Коробка передач, содержащая корпус, ведущий и ведомый валы со шкивами, имеющими зуб­чатые венцы и зацепленные между собой с возмож­ностью взаимного пространственного смещения по­средством механизма переключения передач, включающего вилку, отличающаяся тем, что, с целью расширения кинематических возможностей, ведущий шкив выполнен в виде пакета радиально расположенных зубчатых колес в количестве три и более, каждый из которых установлен в...

Номер патенту: 14990

Опубліковано: 04.03.1997

Автори: Бєляєв Федір Федорович, Тардов Герман Арсентьович, Романов Віктор Іванович

МПК: F16H 3/02, B63H 23/00

Мітки: редуктор, реверсивний

Формула / Реферат:

1. Реверсивный редуктор газотурбинной ус­тановки, содержащий для каждого газотурбинного двигателя зубчатый перебор, который имеет веду­щую шестерню первой ступени, сопряженную с двумя последовательно расположенными ведомы­ми зубчатыми колесами переднего хода и заднего хода данной ступени, а последние с помощью раз­общительных муфт соединены с соответствующи­ми ведущими шестернями второй ступени редуктора, сопряженными с его главным зубчатым...

Номер патенту: 12975

Опубліковано: 28.02.1997

Автори: Осадча Галина Тимофіївна, Осадчий Євген Олександрович, Волинець Людмила Олександрівна, Осадча Надія Михайлівна, Волинець Валентин Федорович

МПК: F16H 3/02

Мітки: передач, коробка

Формула / Реферат:

(57) Коробка передач, содержащая корпус, ведущий вал, пакет из не менее трех радиально расположенных зубчатых колес, размещенных в обойме на центровочных валахс конусными торцами, соприкасающимися друг с другом и установленными в одной плоскости, перпендикулярной оси ведущего вала, на ведущем валу выполнены впадины для зацепления с зубьями зубчатых колес, ведомый вал, выполненный в виде конуса, на поверхности которого по концентрическим...

Номер патенту: 3954

Опубліковано: 27.12.1994

Автори: Марченко Валерій Леонідович, Рудман Леонід Ізрайлевич, Зайчук Олексій Іванович

МПК: F16H 57/04, F16H 3/02

Мітки: коробка, передач

Формула / Реферат:

Коробка передач, содержащая корпус, ведомый, ведущий и промежуточный валы, зубчатые колеса, часть из которых жестко закреплена на валах, свободно установленные на осях промежуточные шестерни, жестко закрепленную на конце ведомого вала шестерню отбора мощности, находящуюся в зацеплении с зубчатым колесом исполнительного органа, отличающаяся тем, что ведущий вал свободно установлен внутри выполненного полым ведомого вала, соосно ему, а на...
