Ланцюгова передача
Номер патенту: 16536
Опубліковано: 15.08.2006
Автори: Тарасенко Анатолій Іванович, Чабан Віталій Васильович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та обмежувач коливань ланцюга, яка відрізняється тим, що обмежувач коливань ланцюга виконаний у вигляді плоских напрямних, додатково обладнаний демпфером, нерухомою опорою та шарніром, з'єднаним з демпфером та нерухомою опорою, при цьому плоскі напрямні шарнірно з'єднані з демпфером.
Текст

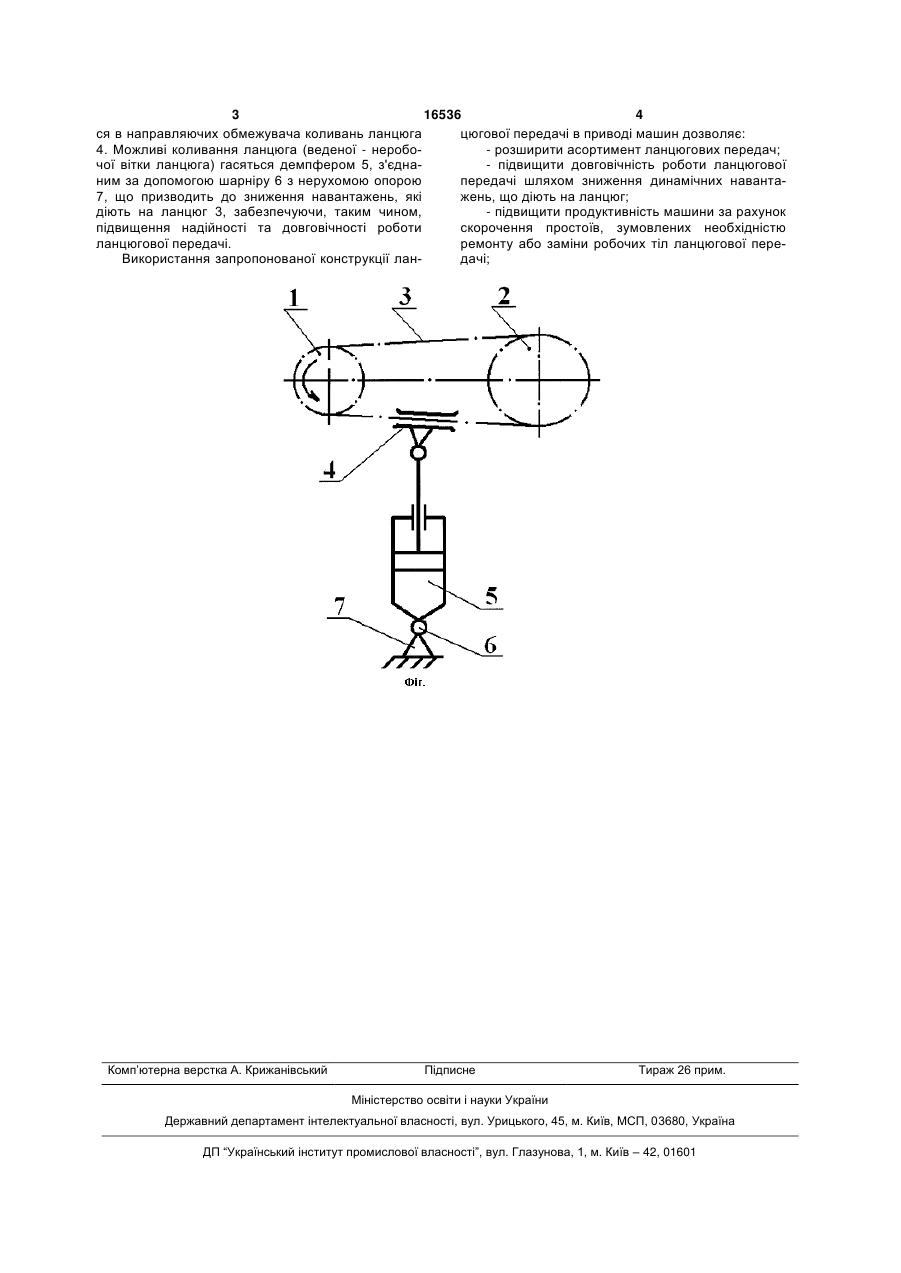

Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та обмежувач коливань ланцюга, яка відрізняється тим, що обмежувач коливань ланцюга виконаний у вигляді плоских напрямних, додатково обладнаний демпфером, нерухомою опорою та шарніром, з'єднаним з демпфером та нерухомою опорою, при цьому плоскі напрямні шарнірно з'єднані з демпфером. (19) (21) u200601451 (22) 13.02.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Піпа Борис Федорович, Тарасенко Анатолій Іванович, Марченко Анатолій Іванович, Чабан Віталій Васильович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 16536 4 ся в направляючих обмежувача коливань ланцюга цюгової передачі в приводі машин дозволяє: 4. Можливі коливання ланцюга (веденої - неробо- розширити асортимент ланцюгових передач; чої вітки ланцюга) гасяться демпфером 5, з'єдна- підвищити довговічність роботи ланцюгової ним за допомогою шарніру 6 з нерухомою опорою передачі шляхом зниження динамічних наванта7, що призводить до зниження навантажень, які жень, що діють на ланцюг; діють на ланцюг 3, забезпечуючи, таким чином, - підвищити продуктивність машини за рахунок підвищення надійності та довговічності роботи скорочення простоїв, зумовлених необхідністю ланцюгової передачі. ремонту або заміни робочих тіл ланцюгової переВикористання запропонованої конструкції ландачі; Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChain gear
Автори англійськоюPipa Borys Fedorovych, Tarasenko Anatolii Ivanovych, Marchenko Anatolii Ivanovych, Chaban Vitalii Vasyliovych
Назва патенту російськоюЦепная передача
Автори російськоюПипа Борис Федорович, Тарасенко Анатолий Иванович, Марченко Анатолий Иванович, Чабан Виталий Васильевич
МПК / Мітки
МПК: F16H 7/00
