Формула / Реферат

1. Електромагнітна безконтактна муфта, що містить нерухомий магнітопровід із обмоткою збудження, рухомі ведучу і ведену частини, які утворюють робочі зазори, заповнені феромагнітною суспензією, яка відрізняється тим, що конструктивний зазор між нерухомим магнітопроводом і рухомою частиною заповнений магнітною рідиною.

2. Електромагнітна безконтактна муфта за п. 1, яка відрізняється тим, що конструктивний зазор виготовлений радіальним.

Текст

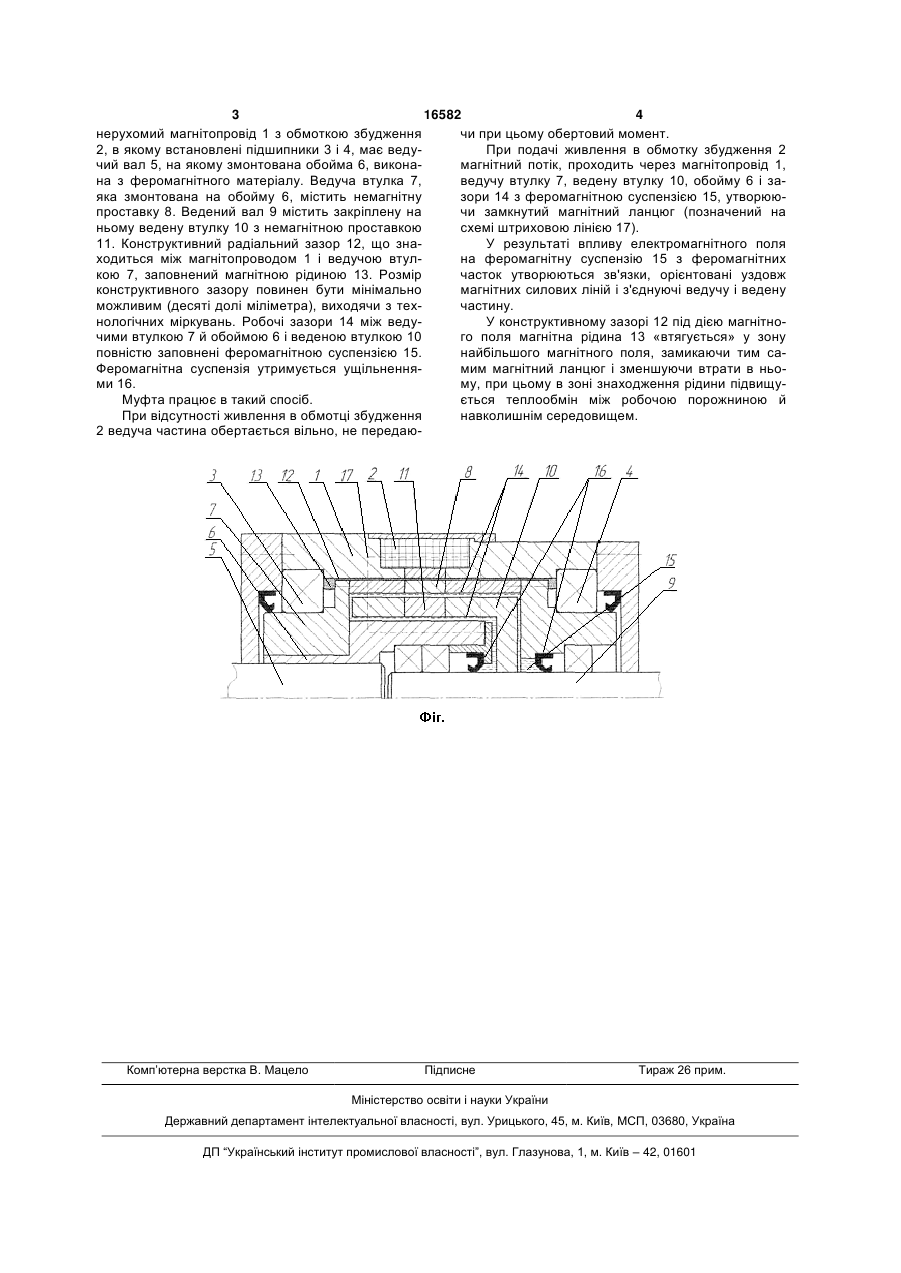

1. Електромагнітна безконтактна муфта, що містить нерухомий магнітопровід із обмоткою збудження, рухомі ведучу і ведену частини, які утворюють робочі зазори, заповнені феромагнітною суспензією, яка відрізняється тим, що конструктивний зазор між нерухомим магнітопроводом і рухомою частиною заповнений магнітною рідиною. 2. Електромагнітна безконтактна муфта за п. 1, яка відрізняється тим, що конструктивний зазор виготовлений радіальним. (19) (21) u200601760 (22) 20.02.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Соловйов Станіслав Миколайович, Виноградов Олександр Миколайович, Гурський Андрій Миколайович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА 3 16582 4 нерухомий магнітопровід 1 з обмоткою збудження чи при цьому обертовий момент. 2, в якому встановлені підшипники 3 і 4, має ведуПри подачі живлення в обмотку збудження 2 чий вал 5, на якому змонтована обойма 6, виконамагнітний потік, проходить через магнітопровід 1, на з феромагнітного матеріалу. Ведуча втулка 7, ведучу втулку 7, ведену втулку 10, обойму 6 і заяка змонтована на обойму 6, містить немагнітну зори 14 з феромагнітною суспензією 15, утворююпроставку 8. Ведений вал 9 містить закріплену на чи замкнутий магнітний ланцюг (позначений на ньому ведену втулку 10 з немагнітною проставкою схемі штриховою лінією 17). 11. Конструктивний радіальний зазор 12, що знаУ результаті впливу електромагнітного поля ходиться між магнітопроводом 1 і ведучою втулна феромагнітну суспензію 15 з феромагнітних кою 7, заповнений магнітною рідиною 13. Розмір часток утворюються зв'язки, орієнтовані уздовж конструктивного зазору повинен бути мінімально магнітних силових ліній і з'єднуючі ведучу і ведену можливим (десяті долі міліметра), виходячи з техчастину. нологічних міркувань. Робочі зазори 14 між ведуУ конструктивному зазорі 12 під дією магнітночими втулкою 7 й обоймою 6 і веденою втулкою 10 го поля магнітна рідина 13 «втягується» у зону повністю заповнені феромагнітною суспензією 15. найбільшого магнітного поля, замикаючи тим саФеромагнітна суспензія утримується ущільненнямим магнітний ланцюг і зменшуючи втрати в ньоми 16. му, при цьому в зоні знаходження рідини підвищуМуфта працює в такий спосіб. ється теплообмін між робочою порожниною й При відсутності живлення в обмотці збудження навколишнім середовищем. 2 ведуча частина обертається вільно, не передаю Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electromagnetic contactless clutch

Автори англійською

Solov’iov Stanislav Mykolaiovych, Vynohradov Oleksandr Mykolaiovych, Hurskyi Andrii Mykolaiovych

Назва патенту російською

Электромагнитная бесконтактная муфта

Автори російською

Соловьев Станислав Николаевич, Виноградов Александр Николаевич, Гурский Андрей Николаевич

МПК / Мітки

МПК: F16D 37/00, H02K 49/00

Мітки: безконтактна, муфта, електромагнітна
