Морозильна плита

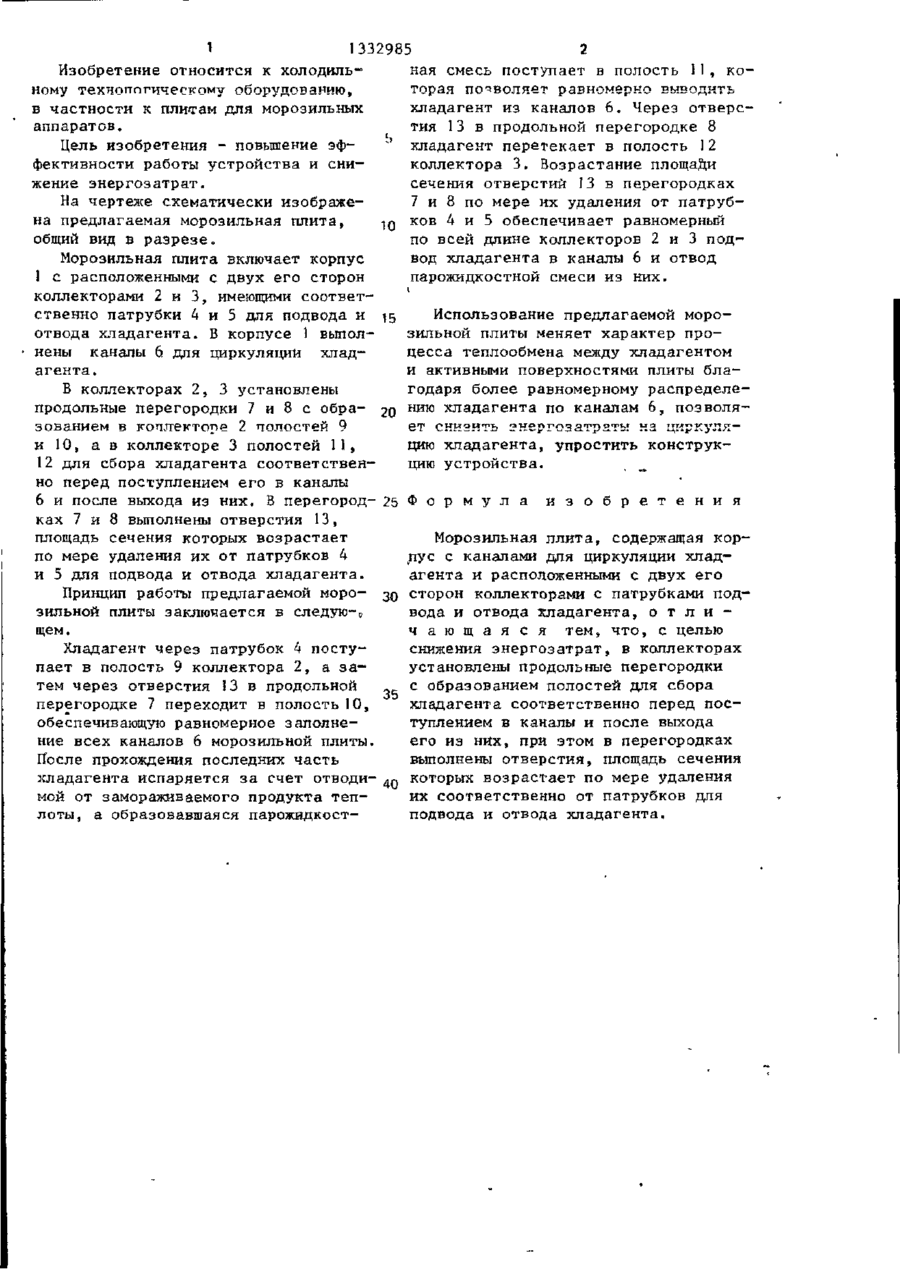

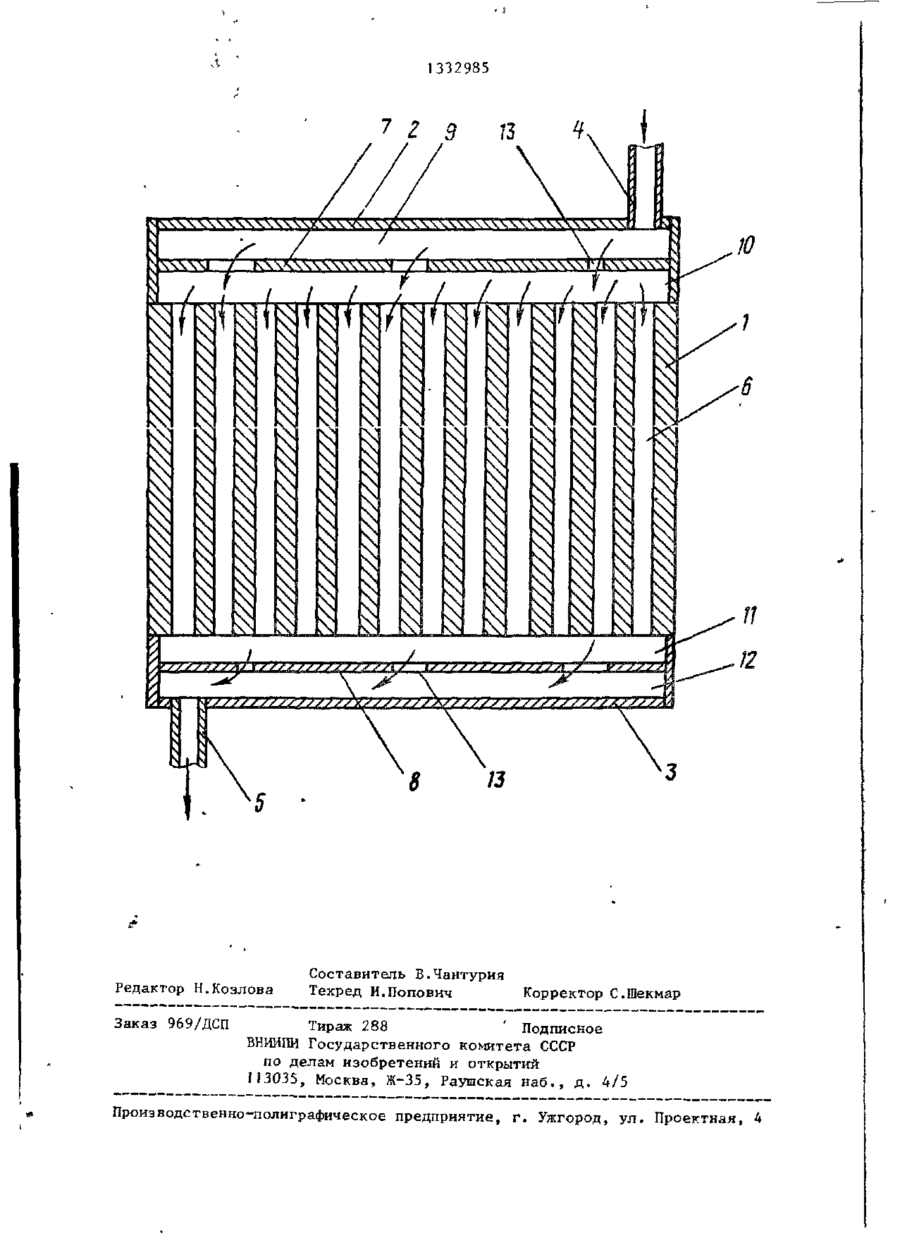

Изобретение относится к холодильному технологическому оборудованию, в частности к плитам для морозильных аппаратов и позволяет снизить энергозатраты при его эксплуатации. Хладагент через патрубок 4 поступает в полость 9 коллектора 2, а затем через отверстия 13 в продольной перегородке 7 переходит в по лость 10, обеспечивающую равномерное заполнение всех каналов 6 морозильной плиты. После прохождения последних часть хладагента испаряется за счет отводимой от замораживаемого продукта теплоты, а образовавшаяся парожидкостная смесь поступает в полость 11, которая позволяет равномерно выводить хладагент из каналов 6. "Через отверстия 13 в продольной перегородке 8 хладагент перетекает в полость 3 2 коллектора 3. Возрастание площади сечения отверстий 13 в перегородках 7 и 8 по мере их удаления от патрубков 4 и 5 обеспечивает равномерный по всей длине коллекторов 2 и 3 подвод хладагента в каналы 6 и отвод парожидкостной смеси из них. 1 ил. 1 1332985 ная смесь поступает в полость 11 , коИзобретение относится к холодильторая позволяет равномерно выводить ному технологическому оборудованию, хладагент из каналов 6. Через отверсв частности к плитам для морозильных аппаратов. тия 13 в продольной перегородке 8 хладагент перетекает Б П О Л О С Т Ь 12 Цель изобретения - повышение эфколлектора 3. Возрастание площади фективности работы устройства и снисечения отверстий 13 в перегородках жение энергозатрат. 7 и 8 по мере их удаления от патрубНа чертеже схематически изображеков 4 и 5 обеспечивает равномерный на предлагаемая морозильная плита, 10 по всей длине коллекторов 2 и 3 подобщий вид в разрезе. вод хладагента в каналы 6 и отвод Морозильная плита включает корпус парожидкостнои смеси из них. 1 с расположенными с двух его сторон коллекторами 2 и 3, имеющими соответственно патрубки 4 и 5 для подвода и отвода хладагента. В корпусе 1 выполнены каналы 6 для циркуляции хладагента. В коллекторах 2, 3 установлены продольные перегородки 7 и 8 с обра- 20 зованием в коллекторе 2 полостей 9 и 10, а в коллекторе 3 полостей I I , 12 для сбора хладагента соответственно перед поступлением его в каналы 6 и после выхода из них. В перегород- 25 ках 7 и 8 выполнены отверстия 13, площадь сечения которых возрастает по мере удаления их от патрубков 4 и 5 для подвода и отвода хладагента. Принцип работы предлагаемой моро- 30 зильной плиты заклюнается в следую-^ щем. Хладагент через патрубок 4 поступает в полость 9 коллектора 2, а з а тем через отверстия 13 в продольной 35 перегородке 7 переходит в полостьЮ, обеспечивающую равномерное заполнение всех каналов 6 морозильной плиты. После прохождения последних часть хладагента испаряется за счет отводимой от замораживаемого продукта теплоты, а образовавшаяся парожидкост Использование предлагаемой мороз и л ь н о й плиты м е н я е т х а р а к т е р п р о ц е с с а т е п л о о б м е н а между х л а д а г е н т о м и активными п о в е р х н о с т я м и плиты б л а годаря более равномерному р а с п р е д е л е нию х л а д а г е н т а по к а н а л а м 6 , п о з в о л я е т СНМОЧ'Т1Ь ^HS1"1 ^ОЗ ЗТ1"12ТЫ Н2 ЦНРКУЛЯ— цию х л а д а г е н т а , у п р о с т и т ь к о н с т р у к цию у с т р о й с т в а . Фо р м у л а и з о б р е т е н и я М о р о з и л ь н а я п л и т а , содержащая к о р пус с к а н а л а м и д л я циркуляции х л а д а г е н т а и расположенными с д в у х е г о сторон коллекторами с патрубками п о д вода и отвода х л а д а г е н т а , о т л и ч а ю щ а я с я т е м , ч т о , с целью снижения энергозатрат, в коллекторах установлены продольные перегородки с образованием полостей для сбора хладагента соответственно перед поступлением в каналы и после выхода его из них, при этом в перегородках выполнены отверстия, площадь сечения которых возрастает по мере удаления их соответственно от патрубков для подвода и отвода хладагента. 332985 7 Редактор Н.Козлова Заказ 969/ДСП Z 3 13 Составитель В.Чантурия Техред И.Попович Корректор С.Шекмар Тираж 288 ' Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, А
