Плита газова

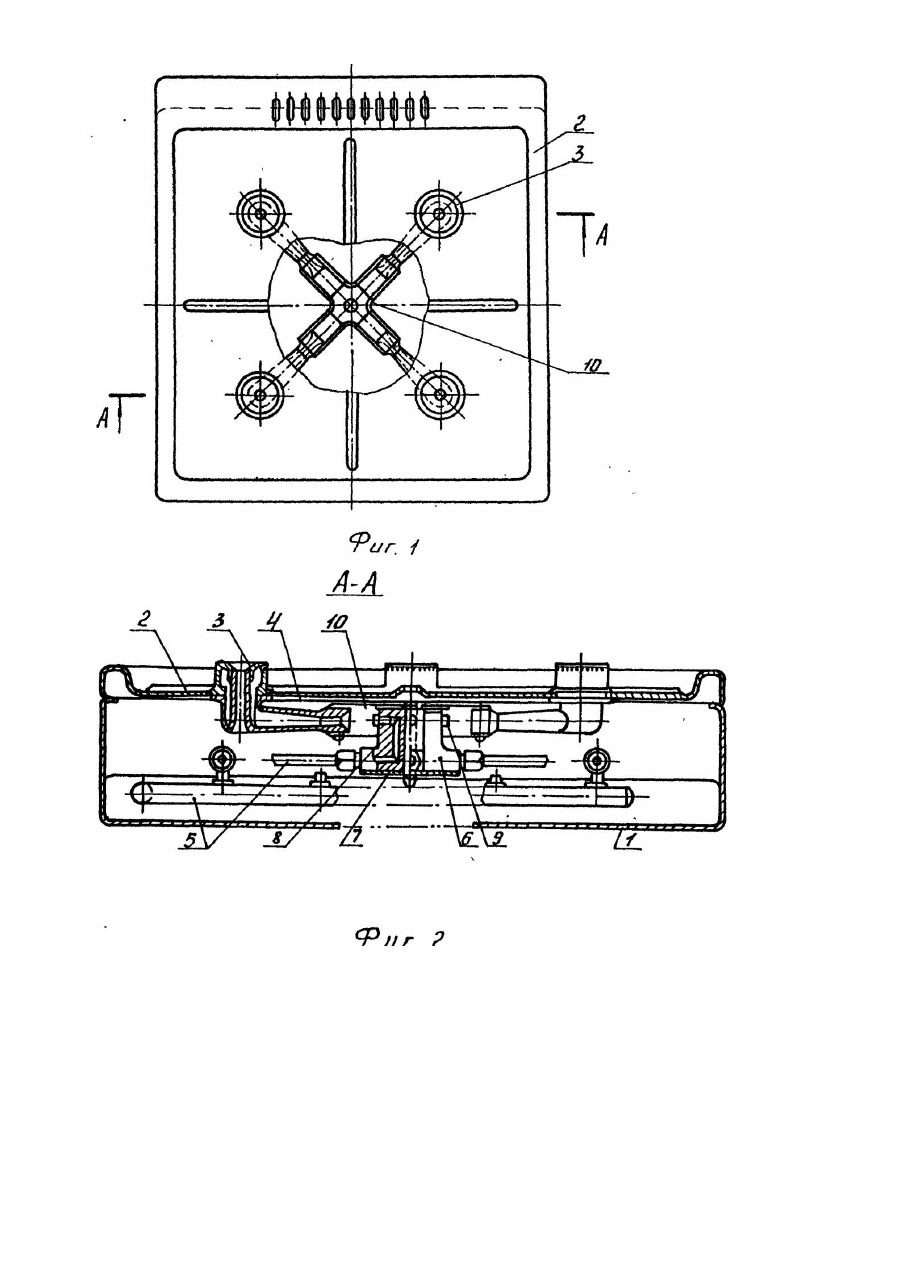

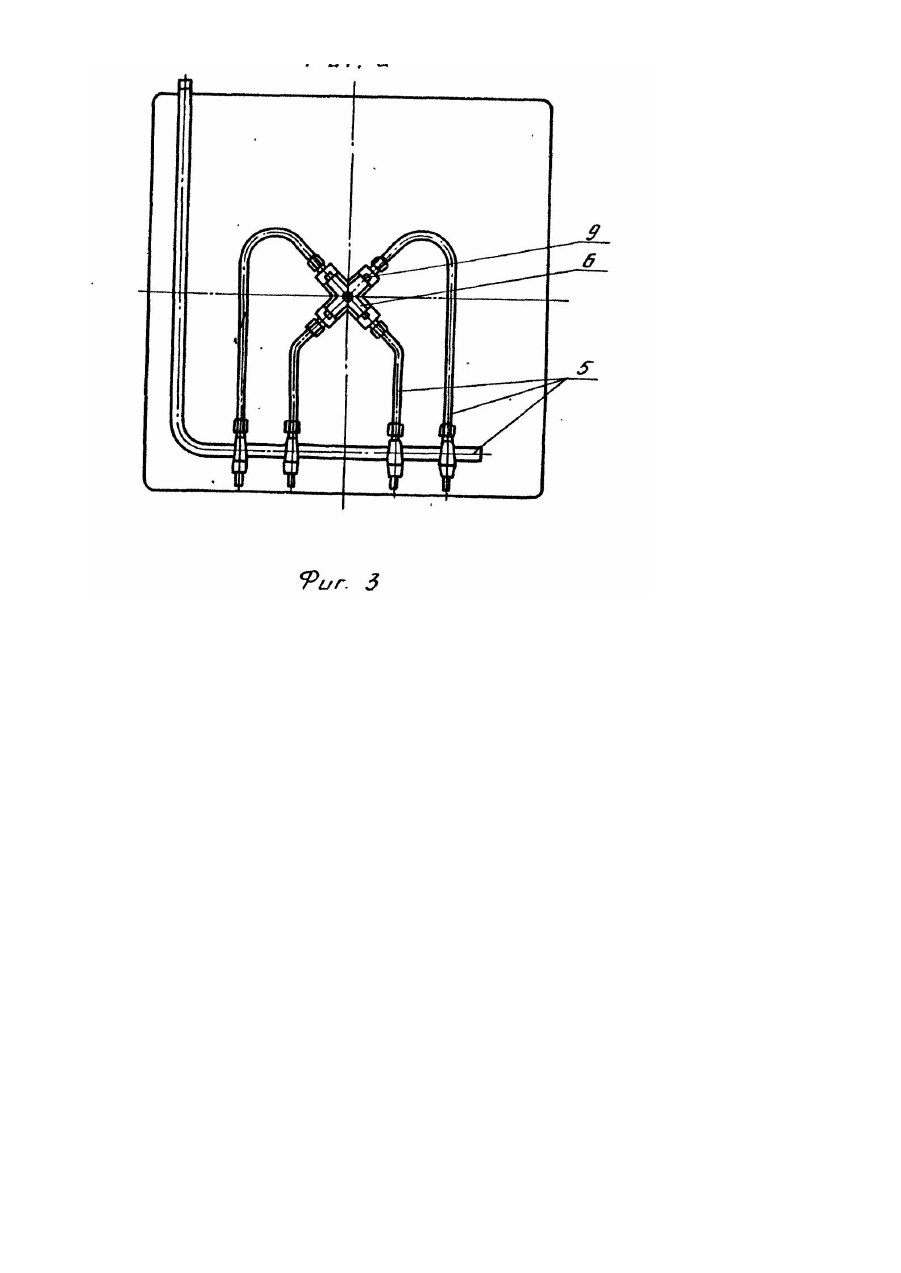

Изобретение относится к плитам для газообразного топлива, а более конкретно к бытовым газовым плитам, предназначенным для приготовления пищи. Известны бытовые газовые плиты [1], содержащие корпус, закрепленный на нем неподвижный стол. горелки, подсоединенные к газоподводящей системе. При ремонте или профилактическом обслуживании и узлов плиты, находящи хся под рабочим столом, необходимо отсоединить от корпуса. Недостаток конструкции в том. что для обеспечения доступа к деталям и узлам плиты затрачивается много времени на ее разборку. при этом создаются дополнительные неудобства в проведении ремонтных работ. Указанный недостаток в некоторой мере устранен в плите [2], являющийся наиболее близкой по технической сущности и достигаемому результату к заявляемой конструкции. Плита содержит корпус, откидной рабочий стол с закрепленными на нем горелками с горизонтальными смесителями, газоподводящую систему с соплами. При ремонте или профилактическом обслуживании плит данной конструкции откидной стол поворачивается, и тем самым обеспечивается доступ к узлам плиты. Однако пбворот стола ограничивается длиной газоподводящих шлангов, при этом, располагаясь между приоткрытым столом и кранами, они мешают проведению ремонтных работ, для отсоединения же их от горелок необходимо дополнительное время. В основу изобретения поставлена задача разработать газовую плиту, где путем создания быстроразъемной конструкции повышается удобство обслуживания плиты. благодаря чему сокращается время ее ремонта. Поставленная задача решается тем, что а плите, содержащей корпус, откидной рабочий стол с закрепленными на нем горелками с горизонтальными смесителями, газоподводящую систему с соплами, согласно изобретению, газоподводящая система снабжена держателем сопел, выполненным в виде многогранной призмы, установленной на корпусе плиты, причем сопла расположены на боковых поверхностях граней и совмещены со смесителями, закрепленными в обойме, сопряженной с гранями призмы. В результате реализации такой конструкции обеспечивается расположение сопел в едином узле, автономно от горелок. Горелки же имеют фиксированное расположение и ориентацию их горизонтальных смесителей относительно данных сопел. Такое расположение сопел и горелок позволяет получить быстроразъемную конструкцию, при этом трубки газоподводящей системы не мешают проведению ремонта и обслуживания, обеспечивается свободный доступ к узлам и деталям плиты. Не нужно затрачивать дополнительное время для отсоединения газоподводящих шлангов от смесителей горелок. Сущность изобретения поясняется чертежами. где на фиг. 1 изображен вид сверху на стол плиты с вырывом; на фиг.2 - разрез А-А на фиг. 1; на фиг. 3 - вид сверху на плиту со снятым столом. Плита газовая содержит корпус 1. откидной рабочий стол 2 с закрепленными на нем горелками 3, имеющими горизонтальные смесители 4, газоподводящую систему 5. Газоподводящая система 5 снабжена держателем сопел, выполненным -в виде многогранной призмы 6. установленной на кронштейне 7 корпуса 1 плиты. На боковых гранях 8 призмы 6 установлены сопла 9. I которые совмещены с горизонтальными смесителями 4 горелок 3. Горизонтальные смесители 4 закреплены в обойме 10, сопряженной с гранями 8 призмы 6. Подготовка плиты к ремонту и обслуживанию проводится следующим образом. При необходимости проведения ремонтных работ рабочий стол 2 с закрепленными на нем горелками 3 со смесителями 4, закрепленными в обойме 10, свободно поворачивается. Газоподводящая система 5 с держателем сопел в виде многогранной призмы 6 с соплами 9 на боковых гранях 8 остается на корпусе 1 плиты. Источники информации: 1. Рагозин А. С. Бытовая аппаратура на газообразном, жидком и твердом топливе. Л„ Недра 1982, с. 58-59. 2. Заявка Франции М- 2518225, МКИ F24 С 3/08,опубл.1983.
