Сплав на основі титану

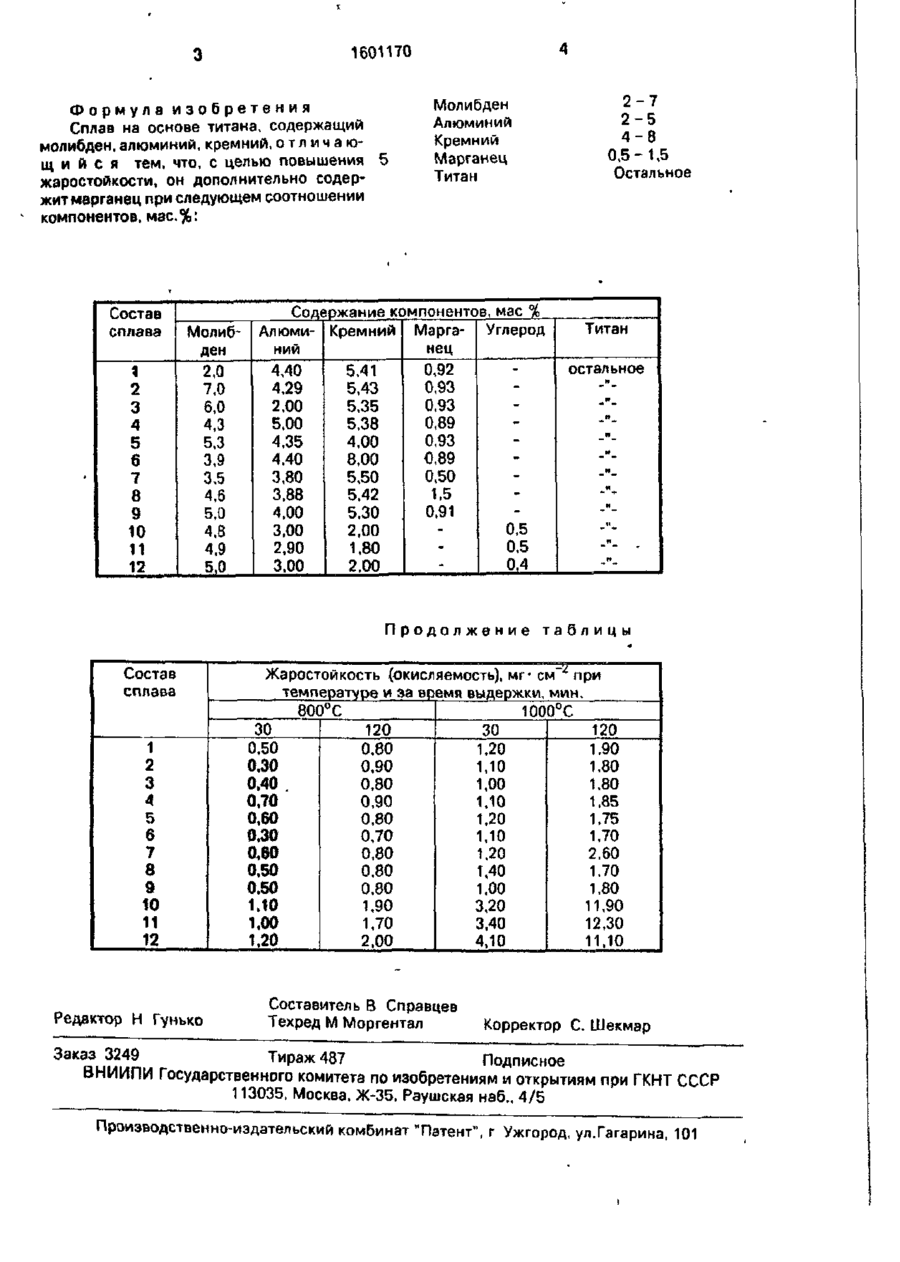

Изобретение относится к. сплавам на основе титана, используемым для изготовления деталей, работающих в условиях по вышенных температур и нагрузок. Целью изобретения является повышение жаростойкости сплава. Предлагаемый сплав на основе титана содержит компоненты в следующем соотношении, мзс.%: алюминий 2 - 5 ; молибден 2 - 7 ; кремний 4 - 8; марганец 0,5 - 1,5; титан остальное. Содержание примесей в сплаве следующее, мас.%: железо до 0,25; кислород до 0,2; углерод до 0,1; азот до 0,05; водород до 0,015. Введение в сплав марганца обеспечивает снижение окисляемости на воздухе при 800°С до 0,3 - 0,7 мг см"2 (выдержка 30 мин) и 0,7 - 0,9 мг х см"2 (120 мин), при 1000°С до 1,0 - 1,4 мг х см"2 £30 мин) и 1,6 1,9 мг х см"2 (120 мин ). Жаропрочность сппава при 700°С равна 530-550 МПа. 1 табл. С Изобретение относится к металлургии, в частности к сплавам на основе титана, используемым для изготовления деталей, работающих в условиях повышенных температур и нагрузок. Целью изобретения является повышение жаростойкости сплава. Введение в предлагаемый сплав марганца уменьшает интенсивность процесса окисления. Составы предлагаемого и известного сплавов выплавляют в индукционной печи з атмосфере аргона. Содержание примесей в предлагаемом сплаве следующее, мас.%: железо до 0,25; кислород до 0.2; углерод до 0,1: азот до 0,05; водород до 0,015. Жаростойкость предлагаемого и из \ -' ' вестного сплавов изучают по его окисляемости на воздухе при 800 и 1000°С в течение 30 и 120 мин. Предел прочности на разрыв предлагаемого сплава при 20°С 690 - 700 МПа, при 700°С 530 - 550 МПа, при 800°С 250 280 МПа, относительное удлинение при 20°С 2,5 - 3%, при 700°С 6 - 7 % . при 800°С 10-11%. Жаростойкость предлагаемого и известного сплавов приведена в таблице. Как следует из приведенных в таблице данных, предлагаемый сплав на основе титана обеспечивает по сравнению с известным повышение жаростойкости при 800 и 1000°С в 1,5 - 7,5 раза. 1601170 Формула изобретения Сплав на основе титана, содержащий молибден, алюминий, кремний, о т л и ч а ю щ и й с я тем. что, с целью повышения жаростойкости, он дополнительно содержит марганец при следующем соотношении компонентов, мас.%: Состав сплава Молиб Содержание компонентов, мае % Алюми- Кремний Марга- Углерод ден ний 2,0 1 2 4,40 4,29 2,00 5,00 4,35 4,40 3,80 3,88 4,00 3,00 2,90 3.00 7,0 6,0 4,3 5,3 3,9 3,5 4.6 5,0 4,8 4,9 5,0 3 4 5 6 7 8 9 10 11 12 Молибден Алюминий Кремний Марганец Титан 1 2 3 4 5 6 7 8 9 10 11 12 Редактор Н Гунько Титан нец 5.41 5.43 5.35 5,38 4,00 8,00 5,50 5.42 5.30 2,00 1,80 2.00 0,92 0,93 0,93 0,89 0,93 0,89 0,50 1,5 0,91 0.5 0.5 0,4 Продолжение Состав сплава 2-7 2-5 4-8 0,5-1,5 Остальное остальное и _«_ л _н_ я «_ я -" и п таблицы Жаростойкость (окисляемость). мг* см при температуре и за время выдержки, мин. 800°С 1000°С 30 120 120 30 0.50 0,80 1,20 1,90 0,30 0.90 1,10 1,80 0,40 0,80 1.80 1,00 0,70 1,85 0,90 1.10 0,60 0,80 1,20 1.75 0,30 0,70 1,10 1,70 0,60 0.80 2,60 1,20 0,50 0,80 1,70 мо 0,50 0,80 1,80 1,00 1,90 3.20 11,90 МО 1,70 12,30 1,00 3.40 1,20 2.00 4,10 11,10 Составитель В Справцев Техред М Моргентал Корректор С. Шекмар Заказ 3249 Тираж 487 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
