Футеровка барабанного млина

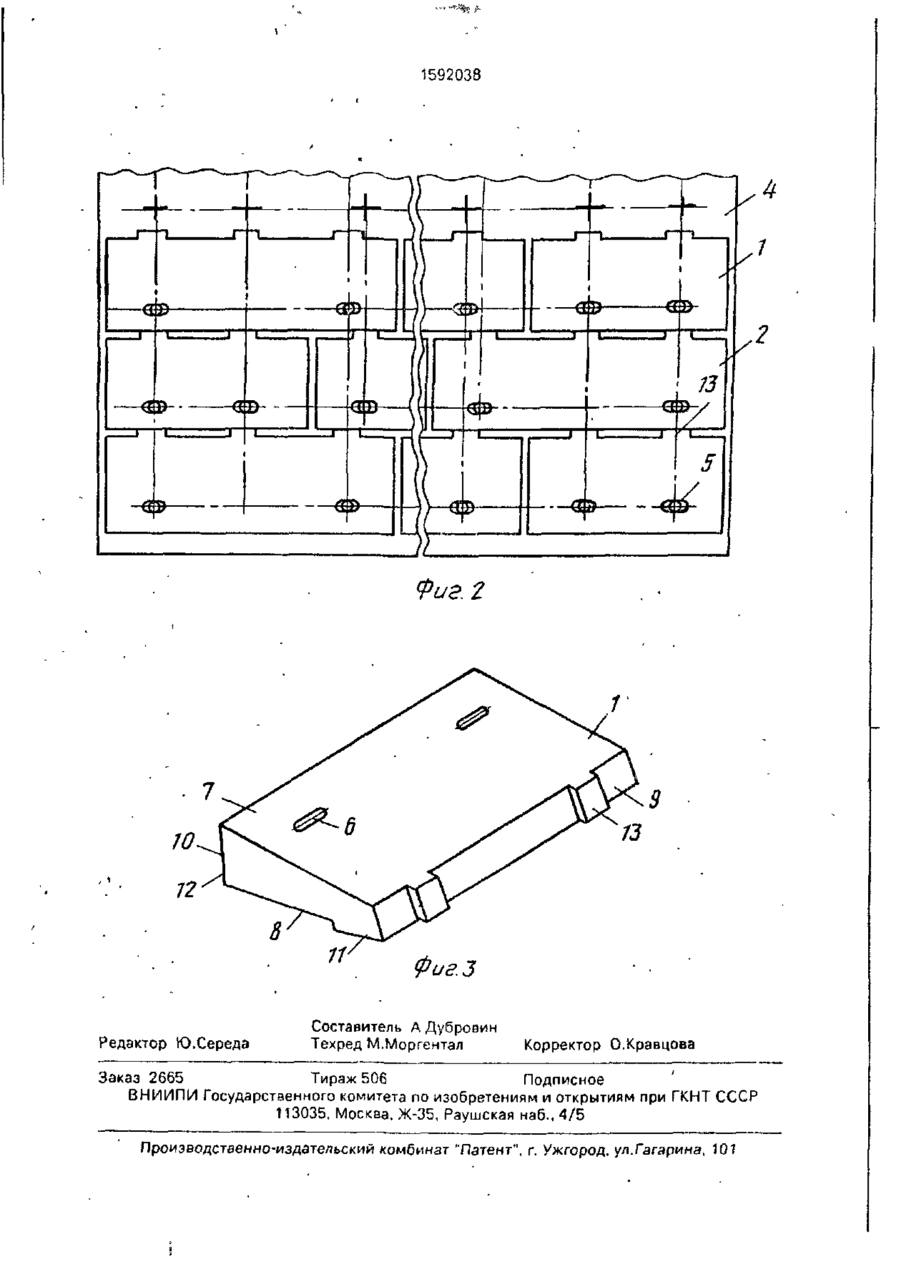

Изобретение относится к футеровкам барабанных мельниц и может быть использовано в горно-рудной, строительной, хими ческой и других отраслях промышленности. Цель изобретения - сокращение затрат на производство бронеплит и снижение трудоемкости монтажных работ. Для этого футеровка барабанной мельницы состоит из набора расклинивающихся бронеплит 1, крепящихся к барабану мельницы болтами 5 и имеющих опорные площадки 11 и 12, рабочую 7 и нерабочую 8 поверхности, боковые грани 9 и 10, параллельные оси вращения мельницы, причем бронеплиты 1 в поперечном сечении выполнены одного профиля, боковые грани 9 и 10 соседних бронеплит 1 сопряжены между собой по плоскостям 12 и 13, наклоненным в одну сторону. При этом одна опорная площадка 11 размещена на нерабочей поверхности 8 бронеплиты 1, а другая площадка 12 - на боковой грани 10. 3 ил. т С ел о S3 о Деревинний брусок Фиг.1 W 00 1592038 возникающие при работе мельницы, не в Изобретение относится к футеровкам барабанных мельниц и может быть испольсостоянии сдвинуть кольцо относительно зовано в горно-рудной, строительной, химибарабана 4 Прокладочную резину 3 укладыческой и других отраслях промышленности. вают на барабане 4 таким образом, чтобы ее Целью изобретения является сокраще- 5 стыки располагались под опорными плоние затрат на производство бронеплит и щадками 11 бронеплит 1 и 2 снижение трудоемкости монтажных работ. Сопряжение боковых граней бронеплит На фиг. 1 изображена часть барабапо наклоненным в одну сторону плоскостям на мельницы с футеровкой, поперечный и выполнение одной опорной площадки 11 разрез; на фиг. 2 - раскладка бронеплит 10 на нерабочей поверхности бронеплит 1 и 2, на внутренней поверхности барабана; на а другой - на их боковой грани 10 позволяет фиг. 3 - одна из бронеплит футеровки. опорным площадкам 12 при затяжке болтов 5 перемещаться по выступам 13,чтообеспе- ' Футеровка барабанной мельницы состоит из набора расклинивающихся бронечивает эффект клинового соединения без плит 1 и 2, каждая из которых закреплена 15 применения специальных клиньев. В ре- ' через резиновую прокладку 3 к барабану 4 зультате такого саморасклинивания бронефутеровочными болтами 5, для чего в бронеплит 1 и 2 также как и в случае клинового плитах 1 и 2 предусмотрены отверстия 6. крепления, достигается совместная работа Бронеплиты 1 и 2 в поперечном сечении всех бронеплит, образующих замкнутое выполнены одного профиля, но отличаются 20 кольцо. При этом выполнение бронеплит 1 между собой по длине. и 2 с одинаковым профилем не только сокраКаждая бронеплита включает рабочую 7 щает затраты на их производство, но и сои нерабочую 8 поверхности, боковые грани кращает трудоемкость монтажа. 9 и 10, параллельные оси вращения мельниТаким образом, предлагаемая констцы, опорные площадки 11 и 12, а также 25 рукция футеровки, состоящая из бронеплит выступы 13, расположенные на боковой граодного профиля, позволяет сократить в два ни 9. Опорная площадка 11 выполнена на раза номенклатуру бронеплит, что приводит нерабочей поверхности 8 бронеплиты, а к соответственному сокращению номенклаопорная площадка 12 находится на боковой туры модельной оснастки, снижению себеграни 10. 30 стоимости изготовления за счет повышения Монтаж футеровки производят следуюсерийности производства, а также снижещим образом. нию трудоемкости монтажных работ. При монтаже первого ряда бронеплит 1 Формула изобретения и 2 каждая бронеплита опорной площадкой 11 устанавливается на барабан 4, а проти- 35 Футеровка барабанной мельницы, совоположная сторона укладывается на дерестоящая из набора расклинивающихся бровянный брусок (фиг, 1) Бронеплиты крепят к неплит с индивидуальным креплением к барабану 4 футеровочными болтами 5, пробарабану мельницы, включающих опорные пущенными через отверстия 6. Аналогично площадки, рабочую и нерабочую ловерхноукладывается второй и последующие ряды 40 сти, боковые грани, параллельные оси врабронеплит, но деревянные бруски здесь не щения мельницы, о т л и ч а ю щ а я с я тем, требуются, так как бронеплиты каждого слечто, с целью сокращения затрат на произдующего ряда опорными площадками 12 усводство бронеплит и снижения трудоемкотанавливаются на выступы 13, имеющиеся сти монтажных работ, бронеплиты в • на боковых гранях 9 бронеплит предыдуще- 45 поперечном сечении выполнены одного ' го ряда. После установки последнего ряда профиля, боковые грани соседних бронебронеплит производится обтяжка футероплит сопряжены между собой по плосковочных болтов, при которой бронеплиты стям, наклоненным в одну сторону, при этом расклиниваются, образуя замкнутое кольодна опорная площадка размещена на нецо, надежно закрепленное к барабану 4, в 50 рабочей поверхности бронеплиты, а другая результате чего тангенциальные усилия, на боковой грани 1592038 2 Фиг. 2 13 фи г. З Редактор Ю.Середа Составитель А Дубровин Техред М.Моргентал Корректор О.Кравцова Заказ 2665 Тираж 506 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
