Гідроциклон
Номер патенту: 16654
Опубліковано: 15.08.2006
Автори: Токарев Веніамін Петрович, Власов Валерій Вікторович, Івашина Сергій Володимирович, Живолуга Сергій Вікторович, Салієв Андрій Іванович, Кукса Євген Володимирович, Шелков Володимир Олександрович
Формула / Реферат
1. Гідроциклон, який містить корпус, що складається з верхньої циліндричної частини і нижньої, виконаної у вигляді конфузора, на кінці якого розташований шламовий патрубок, який відрізняється тим, що верхня частина корпуса складається з верхньої циліндричної секції, що нижньою частиною переходить у дифузор, а нижня частина корпуса виконана з двох секцій, одна з яких виконана циліндричною і прикріплена верхньою частиною до дифузора, а нижньою частиною - до конфузора, до нижньої частини якого прикріплений шламовий патрубок.
2. Гідроциклон за п. 1, який відрізняється тим, що циліндрична секція нижньої частини корпуса містить оглядове вікно.
3. Гідроциклон за п. 1, який відрізняється тим, що між конфузором і шламовим патрубком розташований шибер.
4. Гідроциклон за п. 1, який відрізняється тим, що при закритому шибері конфузор використовують як відстійник.
Текст

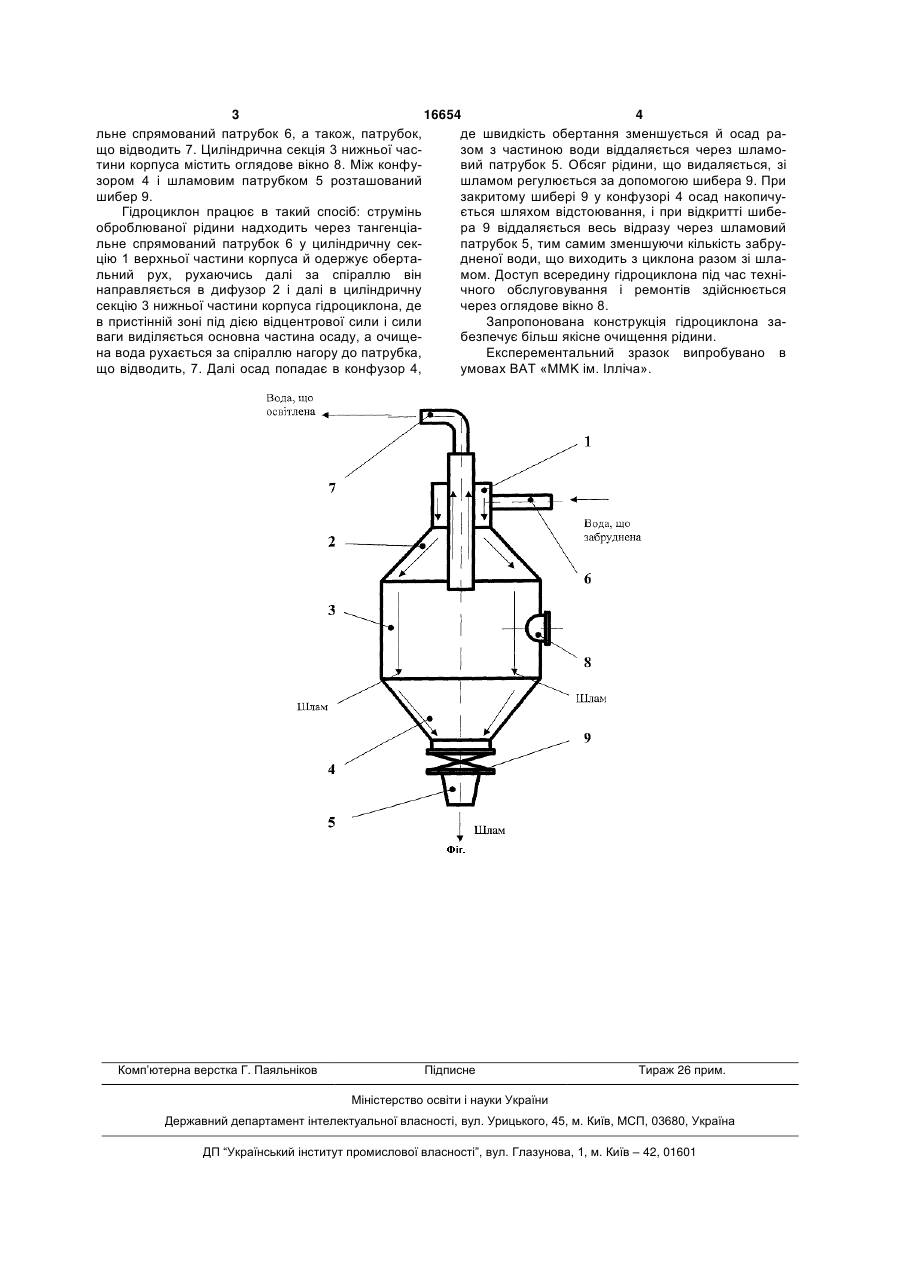

1. Гідроциклон, який містить корпус, що складається з верхньої циліндричної частини і нижньої, виконаної у вигляді конфузора, на кінці якого розташований шламовий патрубок, який відрізняється тим, що верхня частина корпуса складаєть 3 16654 4 льне спрямований патрубок 6, а також, патрубок, де швидкість обертання зменшується й осад ращо відводить 7. Циліндрична секція 3 нижньої часзом з частиною води віддаляється через шламотини корпуса містить оглядове вікно 8. Між конфувий патрубок 5. Обсяг рідини, що видаляється, зі зором 4 і шламовим патрубком 5 розташований шламом регулюється за допомогою шибера 9. При шибер 9. закритому шибері 9 у конфузорі 4 осад накопичуГідроциклон працює в такий спосіб: струмінь ється шляхом відстоювання, і при відкритті шибеоброблюваної рідини надходить через тангенціара 9 віддаляється весь відразу через шламовий льне спрямований патрубок 6 у циліндричну секпатрубок 5, тим самим зменшуючи кількість забруцію 1 верхньої частини корпуса й одержує обертадненої води, що виходить з циклона разом зі шлальний рух, рухаючись далі за спіраллю він мом. Доступ всередину гідроциклона під час технінаправляється в дифузор 2 і далі в циліндричну чного обслуговування і ремонтів здійснюється секцію 3 нижньої частини корпуса гідроциклона, де через оглядове вікно 8. в пристінній зоні під дією відцентрової сили і сили Запропонована конструкція гідроциклона заваги виділяється основна частина осаду, а очищебезпечує більш якісне очищення рідини. на вода рухається за спіраллю нагору до патрубка, Експерементальний зразок випробувано в що відводить, 7. Далі осад попадає в конфузор 4, умовах BAT «MMK ім. Ілліча». Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic cyclone
Автори англійськоюTokarev Veniamin Petrovych, Vlasov Valerii Viktorovych, Kuksa Yevhen Volodymyrovych, Saliiev Andrii Ivanovych, Ivashyna Serhii Volodymyrovych
Назва патенту російськоюГидроциклон
Автори російськоюТокарев Вениамин Петрович, Власов Валерий Викторович, Кукса Евгений Владимирович, Салиев Андрей Иванович, Ивашина Сергей Владимирович
МПК / Мітки
МПК: B04C 3/00
Мітки: гідроциклон
