Гідроциклон

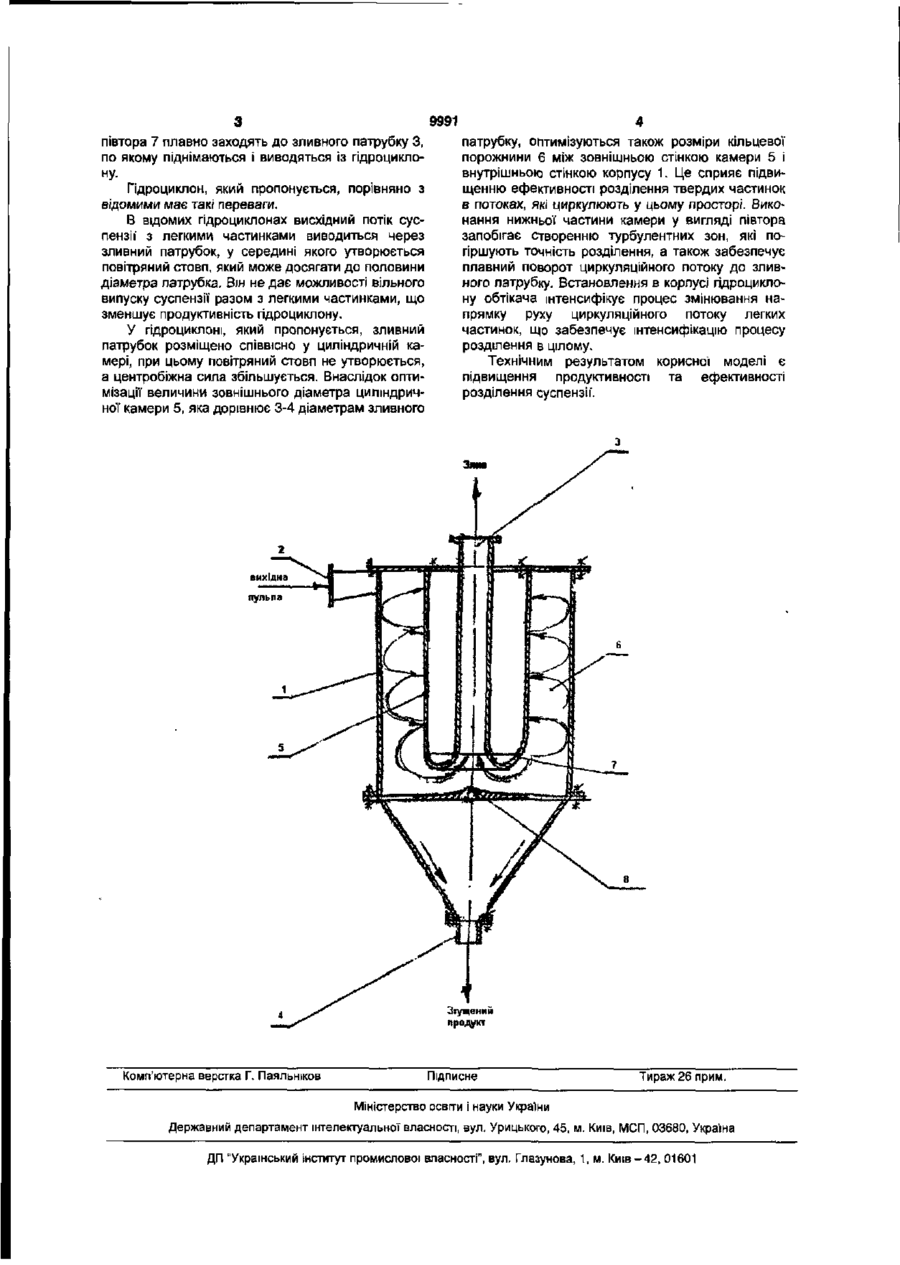

1. Гідроциклон, що містить циліндричноконічний корпус з тангенціальним живильним патрубком, зливний патрубок та піскову насадку, який відрізняється тим, що зливний патрубок розміщений співвісно в циліндричній камері, нижня частина якої виконана у вигляді півтора, під яким у корпусі гідроциклона встановлений обтічник. 2. Гідроциклон за п. 1, який відрізняється тим, що діаметр циліндричної камери виконаний рівним 3-4 діаметрам зливного патрубка. корпус з тангенціальним живильним патрубком, зливний патрубок та піскову насадку, згідно корисної моделі, зливний патрубок розміщено співвісно в циліндричній камері, нижню частину якої виконано у вигляді півтора, під яким у корпусі гідроциклона встановлено обтічник, при цьому зовнішній діаметр циліндричної* камери виконано рівним 3-4 діаметрам зливного патрубку. На кресленні зображено загальний вигляд гідроциклону. Гідроциклон містить циліндро-конічний корпус 1, тангенціальний живильний патрубок 2, зливний патрубок 3 та піскову насадку 4. Зливний патрубок З розміщено співвісно у циліндричній камері 5, між якою і корпусом 1 утворено кільцеву порожнину 6, а нижня частина камери 5 виконана у вигляді півтора 7, під яким у корпусі 1 гідроциклону встановлено обтічник 8. Гідроциклон працює таким чином. Вихідна суспензія під тиском через тангенційний патрубок 2 надходить до циліндричної частини корпусу 1 і закручується в порожнині 6 між корпусом 1 та циліндричною камерою 5, при цьому крупні частини суспензії під впливом відцентрових сил відкидаються до стінок корпусу 1 та пересуваються по циліндричній та конічній частинах корпусу 1 до піскової насадки 4 і виводяться із гідроциклону у вигляді згущеного продукту. Більш легкі частинки суспензії концентруються у циркуляційний потік біля стінок камери 5, спускаються по них і, попадаючи на обтічник 8, змінюють напрямок руху і по поверхні у вигляді О) О) 9991 півтора 7 плавно заходять до зливного патрубку З, по якому піднімаються і виводяться із гідроциклону. Гідроциклон, який пропонується, порівняно з відомими має такі переваги. В відомих гідроциклонах висхідний потік суспензії з легкими частинками виводиться через зливний патрубок, у середині якого утворюється повітряний стовп, який може досягати до половини діаметра патрубка. Він не дає можливості вільного випуску суспензії разом з легкими частинками, що зменшує продуктивність гідроциклону. У гідроциклоні, який пропонується, зливний патрубок розміщено співвісно у циліндричній камері, при цьому повітряний стовп не утворюється, а центробіжна сила збільшується. Внаслідок оптимізації величини зовнішнього діаметра циліндричної камери 5, яка дорівнює 3-4 діаметрам зливного патрубку, оптимізуються також розміри кільцевої порожнини є між зовнішньою стінкою камери 5 і внутрішньою стінкою корпусу 1. Це сприяє підвищенню ефективності розділення твердих частинок в потоках, які циркулюють у цьому просторі. Виконання нижньої частини камери у вигляді півтора запобігає створенню турбулентних зон, які погіршують точність розділення, а також забезпечує плавний поворот циркуляційного потоку до зливного патрубку. Встановлення в корпусі гідроциклону обтікача інтенсифікує процес змінювання напрямку руху циркуляційного потоку легких частинок, що забезпечує інтенсифікацію процесу розділення в цілому. Технічним результатом корисної моделі є підвищення продуктивності та ефективності розділення суспензії". Згущений продукт Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Украша ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
