Пристрій для електроіскрового легування
Номер патенту: 16719
Опубліковано: 15.08.2006
Автори: Ткаченко Борис Ігоревич, Косенко Анатолій Григорович, Ковалевський Сергій Вадимович, Циганаш Віктор Євграфович
Формула / Реферат
Пристрій для електроіскрового легування, що містить трансформатор, накопичувальний конденсатор, електрод, вібратор, систему запобігання прилипанню електрода до оброблюваної поверхні, який відрізняється тим, що в схему введено стабілізатор напруги, який робить розряд більш тривалим і стабільнішим, причому вхід стабілізатора підключений до накопичувального конденсатора, а вихід через тиристор - до електрода і оброблюваної деталі.
Текст

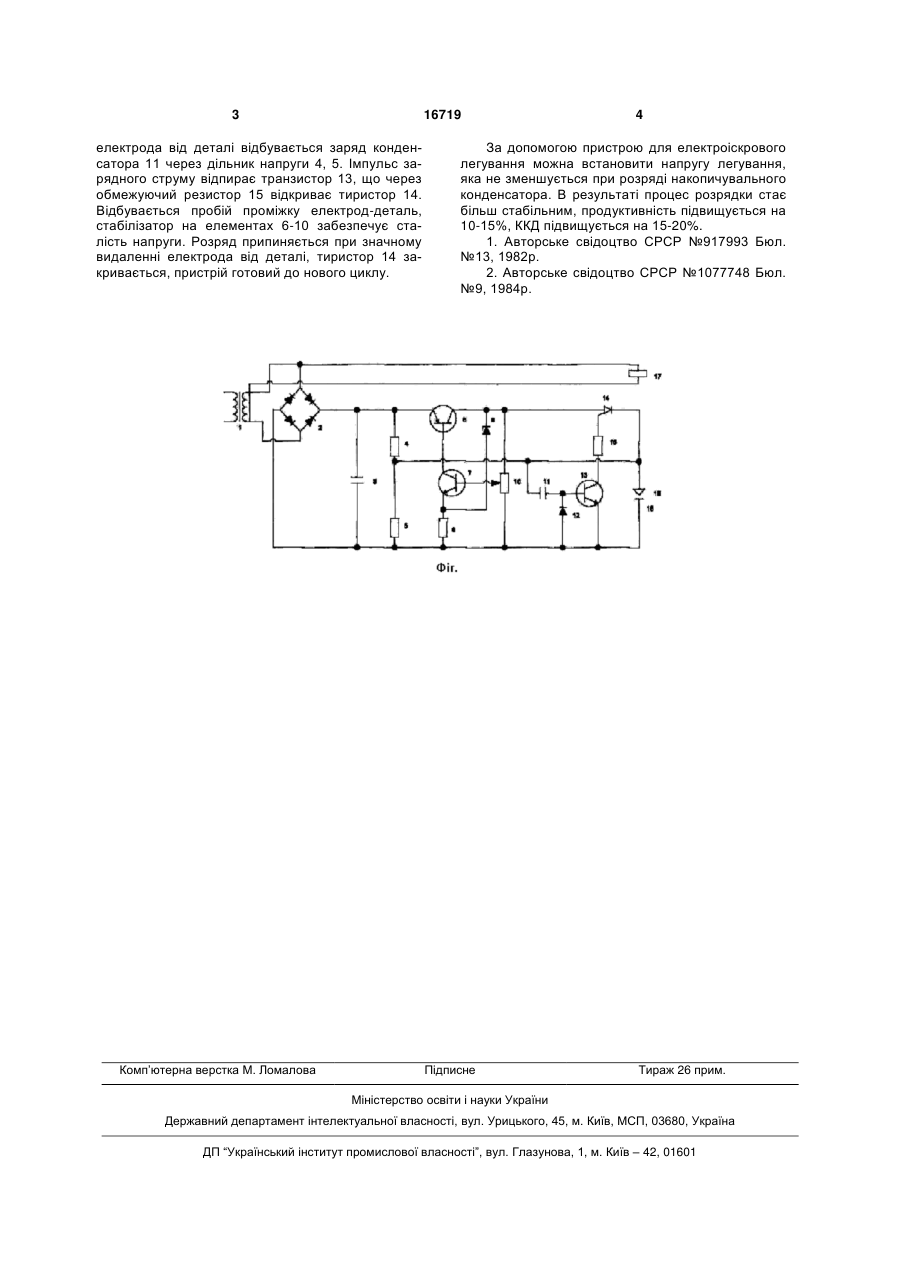

Пристрій для електроіскрового легування, що містить трансформатор, накопичувальний конденсатор, електрод, вібратор, систему запобігання прилипанню електрода до оброблюваної поверхні, який відрізняється тим, що в схему введено стабілізатор напруги, який робить розряд більш тривалим і стабільнішим, причому вхід стабілізатора підключений до накопичувального конденсатора, а вихід через тиристор - до електрода і оброблюваної деталі. (19) (21) u200602559 (22) 09.03.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. №8, 2006р. (72) Косенко Анатолій Григорович, Ковалевський Сергій Вадимович, Ткаченко Борис Ігоревич, Циганаш Віктор Євграфович (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 16719 електрода від деталі відбувається заряд конденсатора 11 через дільник напруги 4, 5. Імпульс зарядного струму відпирає транзистор 13, що через обмежуючий резистор 15 відкриває тиристор 14. Відбувається пробій проміжку електрод-деталь, стабілізатор на елементах 6-10 забезпечує сталість напруги. Розряд припиняється при значному видаленні електрода від деталі, тиристор 14 закривається, пристрій готовий до нового циклу. Комп’ютерна верстка М. Ломалова 4 За допомогою пристрою для електроіскрового легування можна встановити напругу легування, яка не зменшується при розряді накопичувального конденсатора. В результаті процес розрядки стає більш стабільним, продуктивність підвищується на 10-15%, ККД підвищується на 15-20%. 1. Авторське свідоцтво СРСР №917993 Бюл. №13, 1982р. 2. Авторське свідоцтво СРСР №1077748 Бюл. №9, 1984р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for spark alloying
Автори англійськоюKosenko Anatolii Hryhorovych, Kovalevskyi Serhii Vadymovych, Tsyhanash Viktor Yevhrafovych
Назва патенту російськоюУстройство для электроискрового легирования
Автори російськоюКосенко Анатолий Григорьевич, Ковалевский Сергей Вадимович, Цыганаш Виктор Евграфович
МПК / Мітки
Мітки: пристрій, електроіскрового, легування
