Пристрій для електроіскрового легування

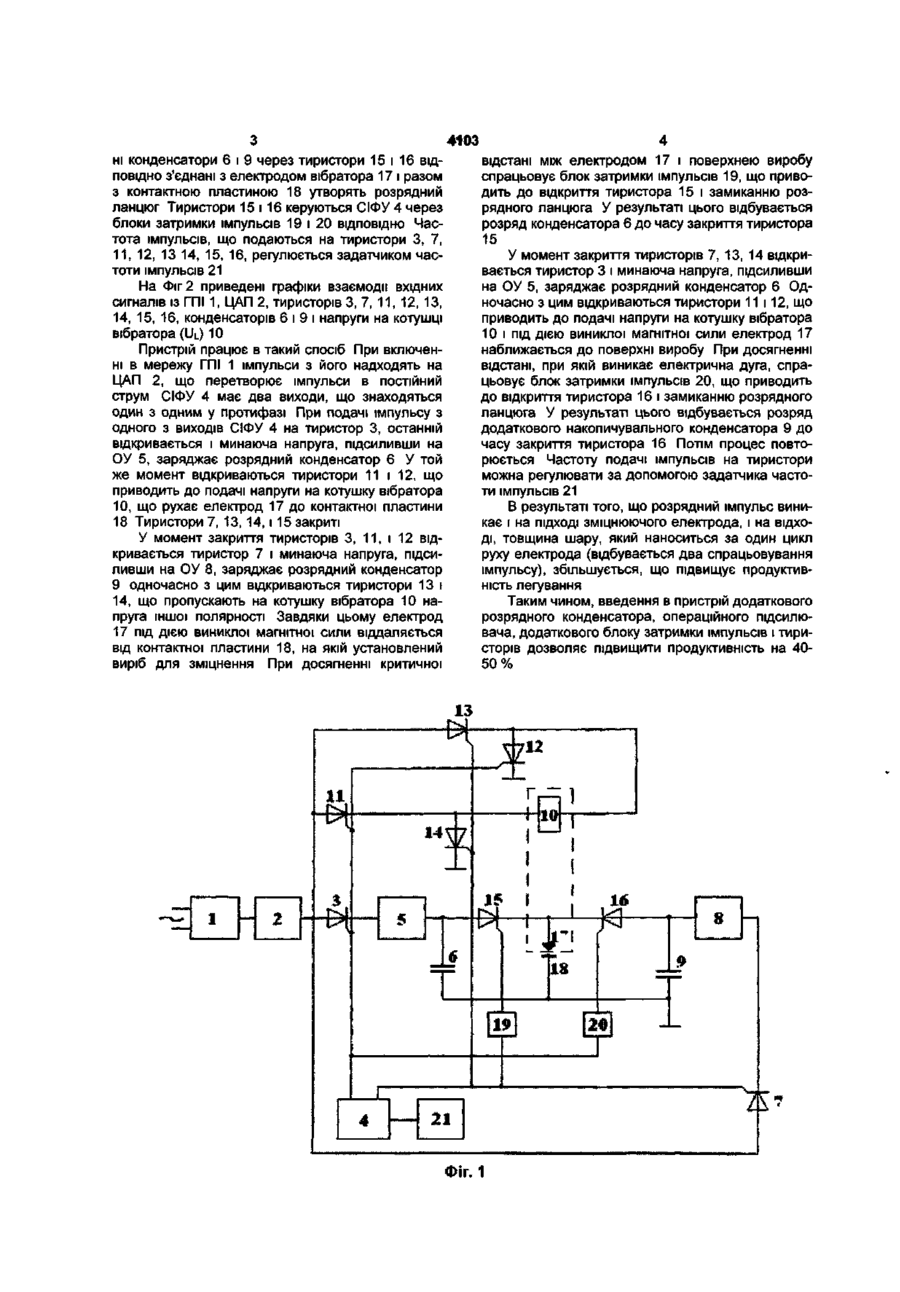

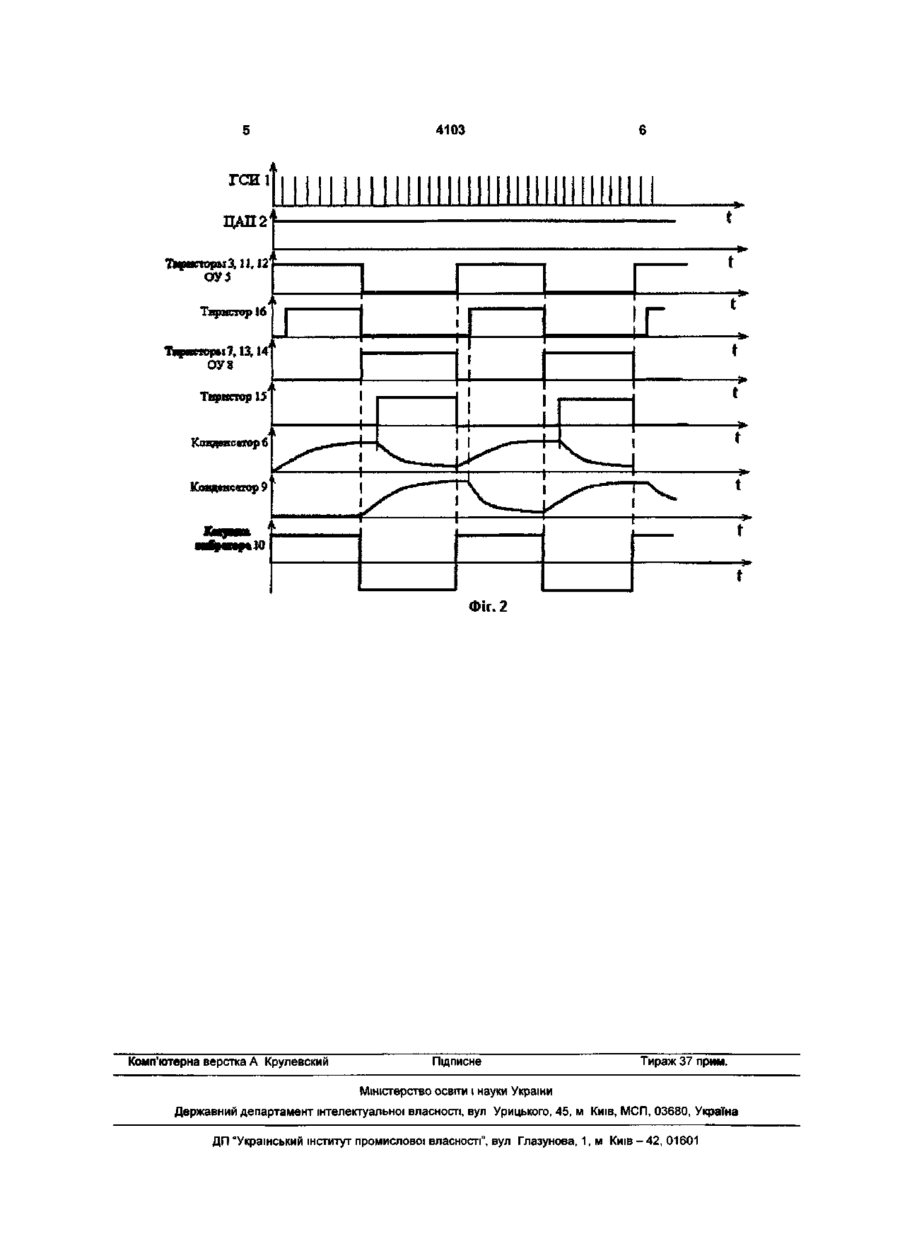

Пристрій для електроіскрового легування, що містить генератор потужнострумових імпульсів, цифро-аналоговий перетворювач, три тиристори, системи імпульсно-фазового керування, операційний підсилювач, накопичувальний конденсатор, котушку вібратора, блок затримки імпульсів, зміц нюючий електрод, контактну пластину і задатчик частоти імпульсів, який відрізняється тим, що в пристрій додатково введені п'ять тиристорів, операційний підсилювач, додатковий накопичувальний конденсатор, додатковий блок затримки імпульсів, причому вхід операційного підсилювача приєднаний до виходу цифро-аналогового перетворювача, вихід операційного підсилювача - до накопичувального конденсатора, один з тиристорів регулює проходження сигналу від цифроаналогового перетворювача до операційного підсилювача, другий - замикання і розмикання розрядного ланцюга, три тиристори регулюють подачу напруги на котушку вібратора. Корисна модель відноситься до пристроїв для електрофізичних методів обробки, зокрема до електроіскрових пристроїв для легування, зміцнення і відновлення розмірів струмопровідних виробів і металорізальних інструментів. Відомі пристрої для електроіскрового легування типу ЕФІ-25М. Основним недоліком яких є велика кількість переключаючих елементів [Электроискровое легирование металлических поверхностей / Самсонов Г.В., Верхотуров А. Д. і ін. «Электроискровое легирование металлических поверхностей», Киев, «Наукова думка», 1976, с. 174, 186-205]. Відомий пристрій, взятий за прототип, (заявка Донбаської державної машинобудівної академії №2003065418 від 11.06.03), що складається з генератора потужнострумових імпульсів (ГПІ), цифро-аналогового перетворювача (ЦАП), трьох тиристорів, системи імпульсно-фазового управління (СІФУ), операційного підсилювача (ОУ), накопичувального конденсатора, котушки вібратора, блоку затримки імпульсів, зміцнюючого електрода, контактної пластини і задатчика частоти імпульсів. Недолік даного пристрою полягає в тім, що розряд відбувається тільки на відході зміцнюючого електрода, що веде до зниження продуктивності обробки. В основу корисної моделі поставлено задачу підвищення продуктивності легування поверхонь. Поставлена задача досягається тим, що в пристрій, який складається з генератора потужнострумових імпульсів, цифро-аналогового перетворювача, трьох тиристорів, системи імпульснофазового керування, операційного підсилювача, накопичувального конденсатора, котушки вібратора, блоку затримки імпульсів, зміцнюючого електрода, контактної пластини і задатчика частоти імпульсів уведені п'ять тиристорів, операційний підсилювач, додатковий накопичувальний конденсатор, додатковий блок затримки імпульсів, причому вхід ОУ приєднаний до виходу ЦАП, вихід ОУ - до накопичувального конденсатора, один з тиристорів регулює проходження сигналу від ЦАП до ОУ, другий - замикання і розмикання розрядного ланцюга, три тиристори регулюють подачу напруги на котушку вібратора. На Фіг.1 приведена схема пристрою для електроіскрового легування. Пристрій містить ГПІ 1, ЦАП 2, вихід якого через тиристор 3, керований СІФУ 4, з'єднаний із входом ОУ 5, що з'єднаний з накопичувальним конденсатором 6. Вихід ЦАП 2 через тиристор 7, керований СІФУ 4, з'єднаний із входом ОУ 8, що з'єднаний з накопичувальним конденсатором 9. Вихід ЦАП 2 підключений у ланцюг котушки вібратора 10, що містить тиристори 11, 12, 13 і 14, якими керує СІФУ 4. Накопичуваль 4103 ні конденсатори 6 і 9 через тиристори 15 і 16 ВІДвідстані між електродом 17 і поверхнею виробу ПОВІДНО з'єднані з електродом вібратора 17 і разом спрацьовує блок затримки імпульсів 19, що привоз контактною пластиною 18 утворять розрядний дить до відкриття тиристора 15 і замиканню розланцюг Тиристори 15 і 16 керуються СІФУ 4 через рядного ланцюга У результаті цього відбувається блоки затримки імпульсів 19 і 20 ВІДПОВІДНО Часрозряд конденсатора 6 до часу закриття тиристора тота імпульсів, що подаються на тиристори 3, 7, 15 11, 12, 13 14, 15, 16, регулюється задатчиком часУ момент закриття тиристорів 7, 13, 14 відкритоти імпульсів 21 вається тиристор 3 і минаюча напруга, підсиливши на ОУ 5, заряджає розрядний конденсатор 6 ОдНа Фіг 2 приведені графіки взаємодії вхідних ночасно з цим відкриваються тиристори 11 112, що сигналів із ГПІ 1, ЦАП 2, тиристорів 3, 7, 11, 12, 13, приводить до подачі напруги на котушку вібратора 14, 15, 16, конденсаторів 6 і 9 і напруги на котушці 10 і під дією виниклої магнітної сили електрод 17 вібратора (UL) 10 наближається до поверхні виробу При досягненні Пристрій працює в такий спосіб При включенвідстані, при якій виникає електрична дуга, спрані в мережу ГПІ 1 імпульси з його надходять на цьовує блок затримки імпульсів 20, що приводить ЦАП 2, що перетворює імпульси в постійний до відкриття тиристора 16 і замиканню розрядного струм СІФУ 4 має два виходи, що знаходяться ланцюга У результаті цього відбувається розряд один з одним у протифазі При подачі імпульсу з додаткового накопичувального конденсатора 9 до одного з виходів СІФУ 4 на тиристор 3, останній часу закриття тиристора 16 Потім процес повтовідкривається і минаюча напруга, підсиливши на рюється Частоту подачі імпульсів на тиристори ОУ 5, заряджає розрядний конденсатор 6 У той можна регулювати за допомогою задатчика частоже момент відкриваються тиристори 11 і 12, що ти імпульсів 21 приводить до подачі напруги на котушку вібратора 10, що рухає електрод 17 до контактної пластини В результаті того, що розрядний імпульс вини18 Тиристори 7, 13, 14, і 15 закриті кає і на ПІДХОДІ зміцнюючого електрода, і на ВІДХОДІ, товщина шару, який наноситься за один цикл У момент закриття тиристорів 3, 11, і 12 відруху електрода (відбувається два спрацьовування кривається тиристор 7 і минаюча напруга, підсиімпульсу), збільшується, що підвищує продуктивливши на ОУ 8, заряджає розрядний конденсатор ність легування 9 одночасно з цим відкриваються тиристори 13 і 14, що пропускають на котушку вібратора 10 наТаким чином, введення в пристрій додаткового пруга іншої полярності Завдяки цьому електрод розрядного конденсатора, операційного підсилю17 під дією виниклої магнітної сили віддаляється вача, додаткового блоку затримки імпульсів і тиривід контактної пластини 18, на якій установлений сторів дозволяє підвищити продуктивність на 40виріб для зміцнення При досягненні критичної 50% ГгЧІ 11 б 21 Фіг. 1 Ж 4103 Фіг. 2 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
