Пристрій для заміру та запису сил, що діють на задню поверхню інструменту

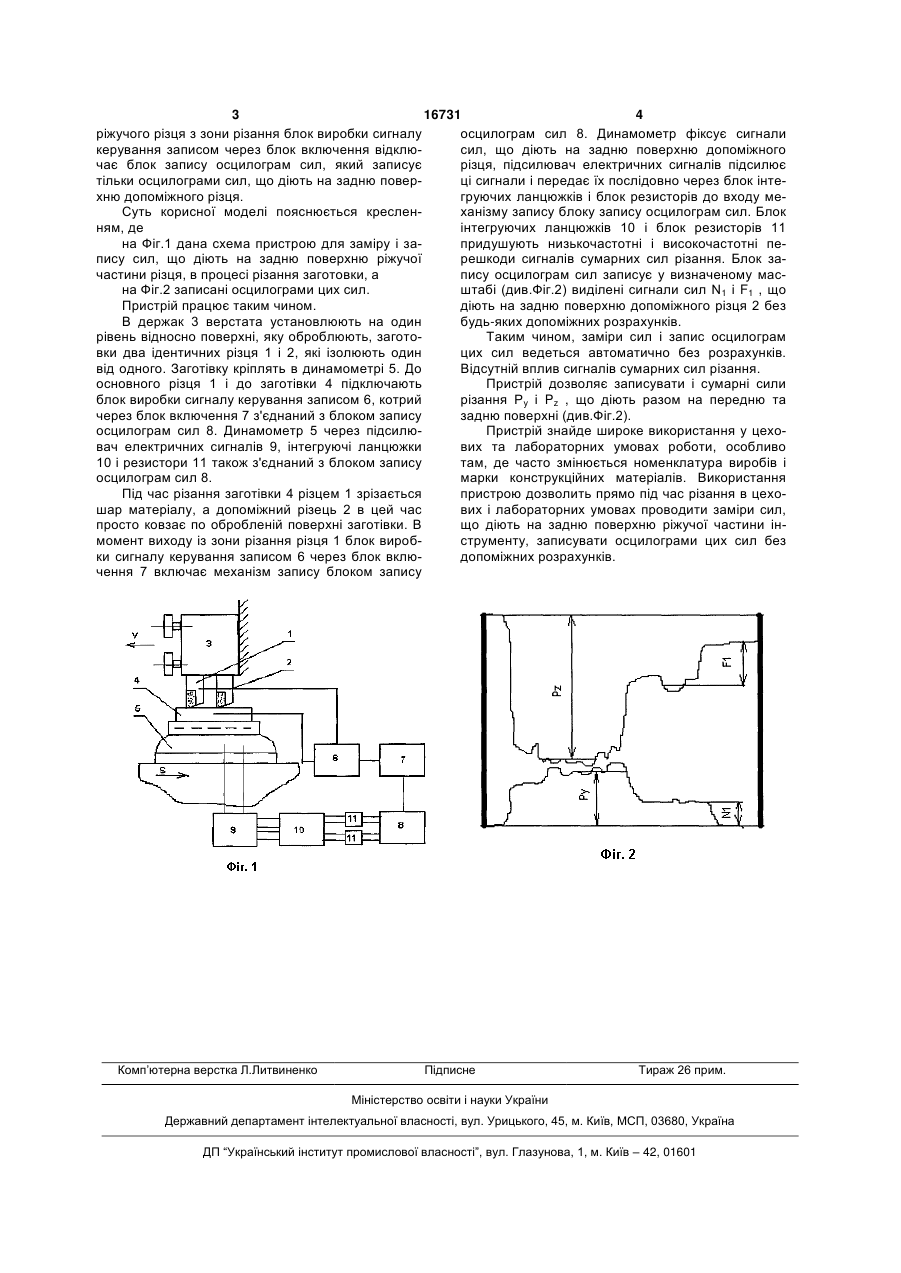

Пристрій для заміру та запису сил, що діють на задню поверхню інструменту, що містить два 3 16731 4 ріжучого різця з зони різання блок виробки сигналу осцилограм сил 8. Динамометр фіксує сигнали керування записом через блок включення відклюсил, що діють на задню поверхню допоміжного чає блок запису осцилограм сил, який записує різця, підсилювач електричних сигналів підсилює тільки осцилограми сил, що діють на задню поверці сигнали і передає їх послідовно через блок інтехню допоміжного різця. груючих ланцюжків і блок резисторів до входу меСуть корисної моделі пояснюється кресленханізму запису блоку запису осцилограм сил. Блок ням, де інтегруючих ланцюжків 10 і блок резисторів 11 на Фіг.1 дана схема пристрою для заміру і запридушують низькочастотні і високочастотні пепису сил, що діють на задню поверхню ріжучої решкоди сигналів сумарних сил різання. Блок зачастини різця, в процесі різання заготовки, а пису осцилограм сил записує у визначеному масна Фіг.2 записані осцилограми цих сил. штабі (див.Фіг.2) виділені сигнали сил N1 і F1 , що Пристрій працює таким чином. діють на задню поверхню допоміжного різця 2 без В держак 3 верстата установлюють на один будь-яких допоміжних розрахунків. рівень відносно поверхні, яку оброблюють, заготоТаким чином, заміри сил і запис осцилограм вки два ідентичних різця 1 і 2, які ізолюють один цих сил ведеться автоматично без розрахунків. від одного. Заготівку кріплять в динамометрі 5. До Відсутній вплив сигналів сумарних сил різання. основного різця 1 і до заготівки 4 підключають Пристрій дозволяє записувати і сумарні сили блок виробки сигналу керування записом 6, котрий різання Ру і Pz , що діють разом на передню та через блок включення 7 з'єднаний з блоком запису задню поверхні (див.Фіг.2). осцилограм сил 8. Динамометр 5 через підсилюПристрій знайде широке використання у цеховач електричних сигналів 9, інтегруючі ланцюжки вих та лабораторних умовах роботи, особливо 10 і резистори 11 також з'єднаний з блоком запису там, де часто змінюється номенклатура виробів і осцилограм сил 8. марки конструкційних матеріалів. Використання Під час різання заготівки 4 різцем 1 зрізається пристрою дозволить прямо під час різання в цехошар матеріалу, а допоміжний різець 2 в цей час вих і лабораторних умовах проводити заміри сил, просто ковзає по обробленій поверхні заготівки. В що діють на задню поверхню ріжучої частини інмомент виходу із зони різання різця 1 блок виробструменту, записувати осцилограми цих сил без ки сигналу керування записом 6 через блок вклюдопоміжних розрахунків. чення 7 включає механізм запису блоком запису Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
