Кумулятивний заряд
Номер патенту: 16741
Опубліковано: 29.08.1997
Автори: Шапурін Олександр Васильович, Калашніков Анатолій Тимофійович, Попов Георгій Петрович
Формула / Реферат
Кумулятивный заряд, содержащий заряд взрывчатого вещества с кумулятивной выемкой в виде замкнутой полости и оживитель, в который вставлен детонирующий шнур, отличающийся тем, что, с целью повышения надежности работы в обводненных условиях, зазор между детонирующим шнуром иоживителем заполнен водоустойчивым взрывчатым веществом.
Текст

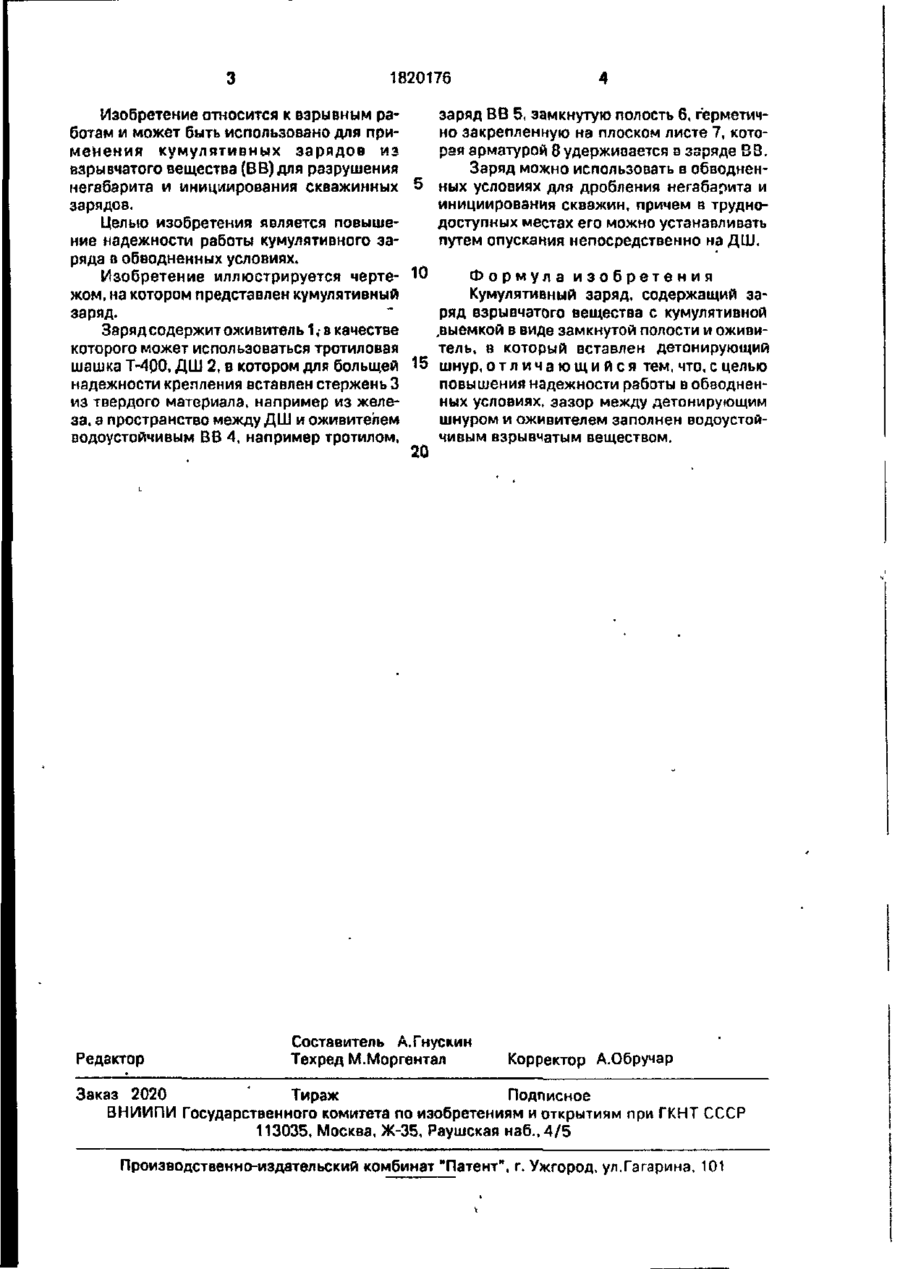

Изобретение относится к области вгдения взрывных работ. Целью изобретения является повышение надежности работы кумулятивного заряда в обводненных усло виях. Заряд формируют следующим образом: в оживитель 1, например шашку Т-400, продевают и закрепляют в нем детонирующий шнур 2, заливают место контакта детонирующего шнура и оживителя расплавом ВВ 4 водоустойчивого, например тротила, помещают Полученное в изложницу, а затем на кронштейнах проволочными скобами закрепляют полую полусферу, герметично закрепленную на плоском листе, после чего заливают ВВ, формирующее тело заряда с обеспечением крепления в нем арматуры, удерживающей полую герметичную полусферу. 1 ил. с 00 го 1820176 Изобретение относится к взрывным работам и может быть использовано для применения кумулятивных зарядов из взрывчатого вещества (ВВ} для разрушения негабарита и инициирования скважинных зарядов. Целью изобретения является повышение надежности работы кумулятивного заряда в обводненных условиях. Изобретение иллюстрируется черте- 10 жом, на котором представлен кумулятивный заряд. Заряд содержит оживитель 1 , в качестве • которого может использоваться тротиловая шашка T-4Q0, ДШ 2, в котором для большей 15 надежности крепления вставлен стержень 3 из твердого материала, например из железа, а пространство между ДШ и оживителем водоустойчивым ВВ 4, например тротилом, заряд ВВ 5, замкнутую полость 6, герметично закрепленную на плоском листе 7, которая арматурой 8 удерживается в заряде ВЗ. Заряд можно использовать в обводненных условиях для дробления негабарита и инициирования скважин, причем в труднодоступных местах его можно устанавливать путем опускания непосредственно на ДШ. Формула изобретения Кумулятивный заряд, содержащий заряд взрывчатого вещества с кумулятивной .выемкой в виде замкнутой полости и оживитель, о который вставлен детонирующий шнур, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы в обводненных условиях, зазор между детонирующим шнуром и оживителем заполнен водоустойчивым взрывчатым веществом. 20 Редактор Составитель А.Гнускин Техред М.Моргентал Корректор А.Обручар Заказ 2020 ' Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюShaped charge
Автори англійськоюShapurin Oleksandr Vasyliovych, Kalashnikov Anatolii Tymofiiovych, Popov Heorhii Petrovych
Назва патенту російськоюКумулятивный заряд
Автори російськоюШапурин Александр Васильевич, Калашников Анатолий Тимофеевич, Попов Георгий Петрович
МПК / Мітки
МПК: F42B 1/00
Мітки: кумулятивний, заряд
