Спосіб ультразвукового контролю якості збирання трубних виробів з натягом
Номер патенту: 16195
Опубліковано: 29.08.1997
Автори: Даниляк Ярослав Богданович, Мігаль Іван Григорович, Подрушняк Людмила Федорівна, Бажалук Ярополк Мирославович, Чеховська Лідія Андріївна, Турко Федір Іванович, Карпаш Олег Михайлович
Формула / Реферат

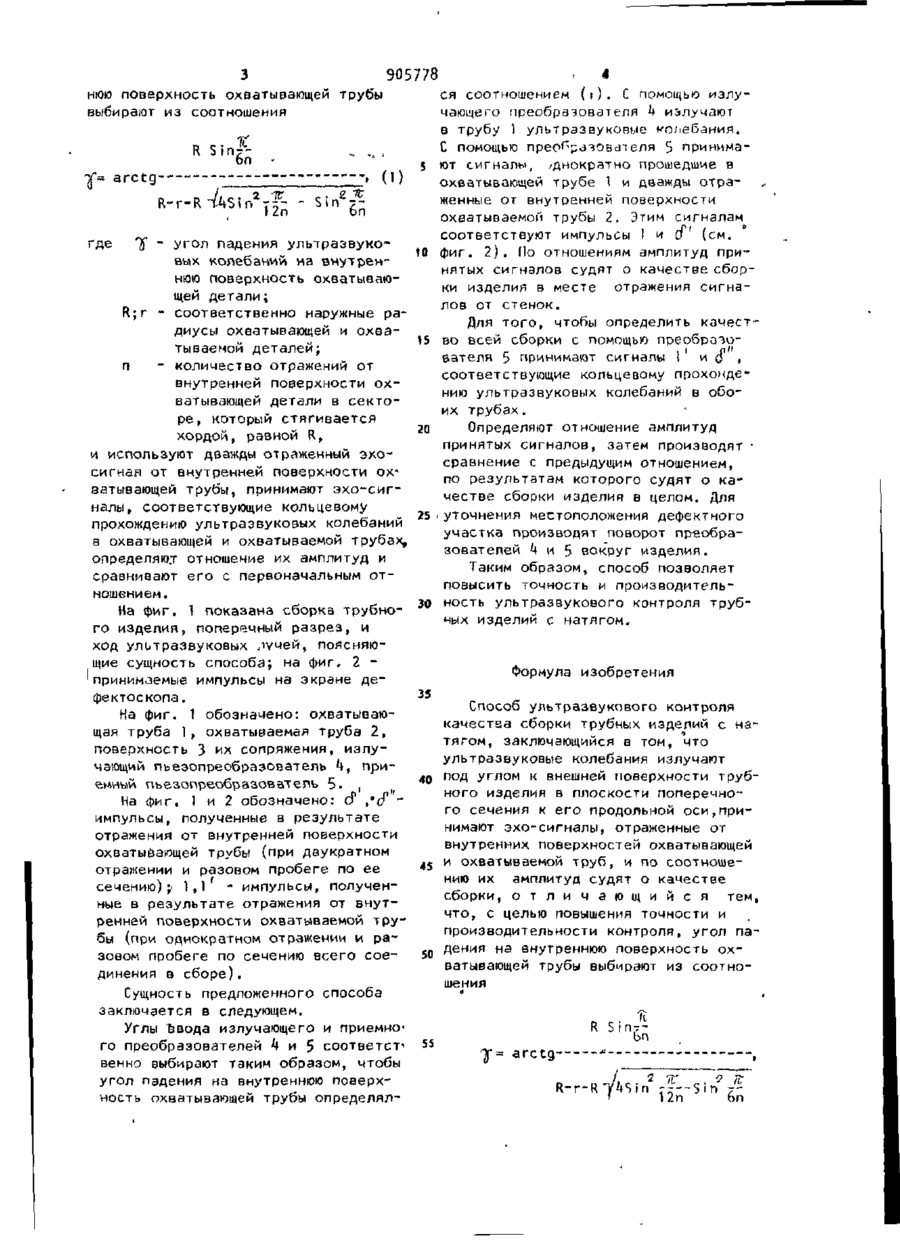

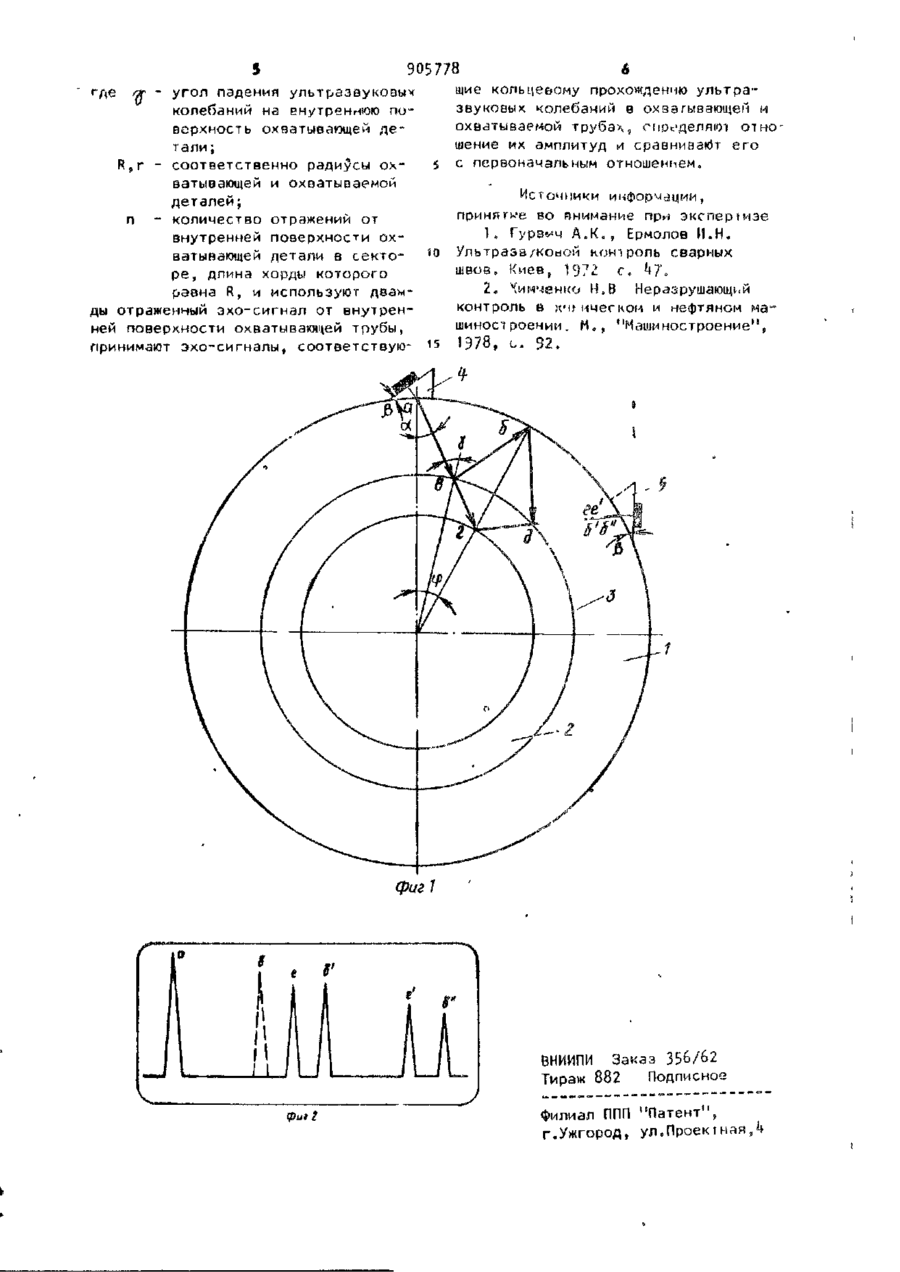

Способ ультразвукового контроля качества сборки трубных изделий с натягом, заключающийся в том, что ультразвуковые колебания излучают под углом к внешней поверхности трубного изделия в плоскости поперечного сечения к его продольной оси, принимают эхо-сигналы, отраженные от внутренних поверхностей охватывающей и охватываемой труб, и по соотношению их амплитуд судят о качестве сборки, отличающийся тем, что, с целью повышения точности и производительности контроля, угол паления на внутреннюю поверхность охватывающей трубы выбирают из соотношения
л' Кхіп— ______6п______________ у » агсів—' »
в _ т— К V7 Л • 7 Л
^'"^П-^бп
где у - угол падения ультразвуковых колебаний на внутреннюю поверхность охватывающей детали; К, г - соответственно радиусы охватывающей и охватываемой деталей;
п — колпчсствп отражений от внутренней поверхности охватывающей детали в секторе, длина хорды которого равна К. и используют дважды отраженный ахо-сигнал от внутренней поверхности охватывающей трубы, принимают эхо-сигналы, соответствующие кольцевому прохождению ультразвуковых колебаний в охватывающей и охватываемой трубах, определяют отношение их амплитуд и сравнивают его с первоначальным отношением.
Текст
Союз Советских Социапистическнх Республик (П) ETIH ИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for ultrasonic control of quality of assemblage of pipe articles with tension
Автори англійськоюMihal Ivan Hryhorovych, Karpash Oleh Mykhailovych, Turko Fedir Ivanovych, Bazhaluk Yaropolk Myroslavovych, Danyliak Yaroslav Bohdanovych, Podrushniak Liudmyla Fedorivna, Chehovska Lidia Andriivna
Назва патенту російськоюСпособ ультразвукового контроля качества сборки трубных изделий с натяжением
Автори російськоюМигаль Иван Григорьевич, Карпаш Олег Михайлович, Турко Федор Иванович, Бажалук Ярополк Мирославович, Даниляк Ярослав Богданович, Подрушняк Людмила Федоровна, Чеховская Лидия Андреевна
МПК / Мітки
МПК: G01N 29/04
Мітки: трубних, спосіб, виробів, ультразвукового, контролю, збирання, натягом, якості
