Свердловинний заряд
Номер патенту: 11331
Опубліковано: 25.12.1996
Автори: Комащенко Віталій Іванович, Попов Олег Васильович, Панчішний Микола Максимович, Борисов Володимир Іванович, Гапоненко Анатолій Леонідович, Зайцева Алевтина Димитрівна
Формула / Реферат
Скважинный заряд, содержащий составной кумулятивный заряд с формой выемок, выполненных в виде конуса, расположенных внутри заряда взрывчатого вещества (ВВ) по оси скважинного заряда, и забойку, отличающийся тем, что, с целью повышения КПД заряда путем перераспределения энергии взрыва в функции величины горного давления, Первая конусная выемка отстоит от торца заряда ВВ со стороны забойки на величину высоты кумулятивной выемки, при этом расстояние между каждыми последующими конусными выемками равно расстоянию между предыдущими выемками плюс расстояние, равное 0,1-0,5 диаметра скважинного заряда, а высота заряда ВВ под последней конусной выемкой взята не менее расстояния между последней и предыдущей конусными выемками.
Текст

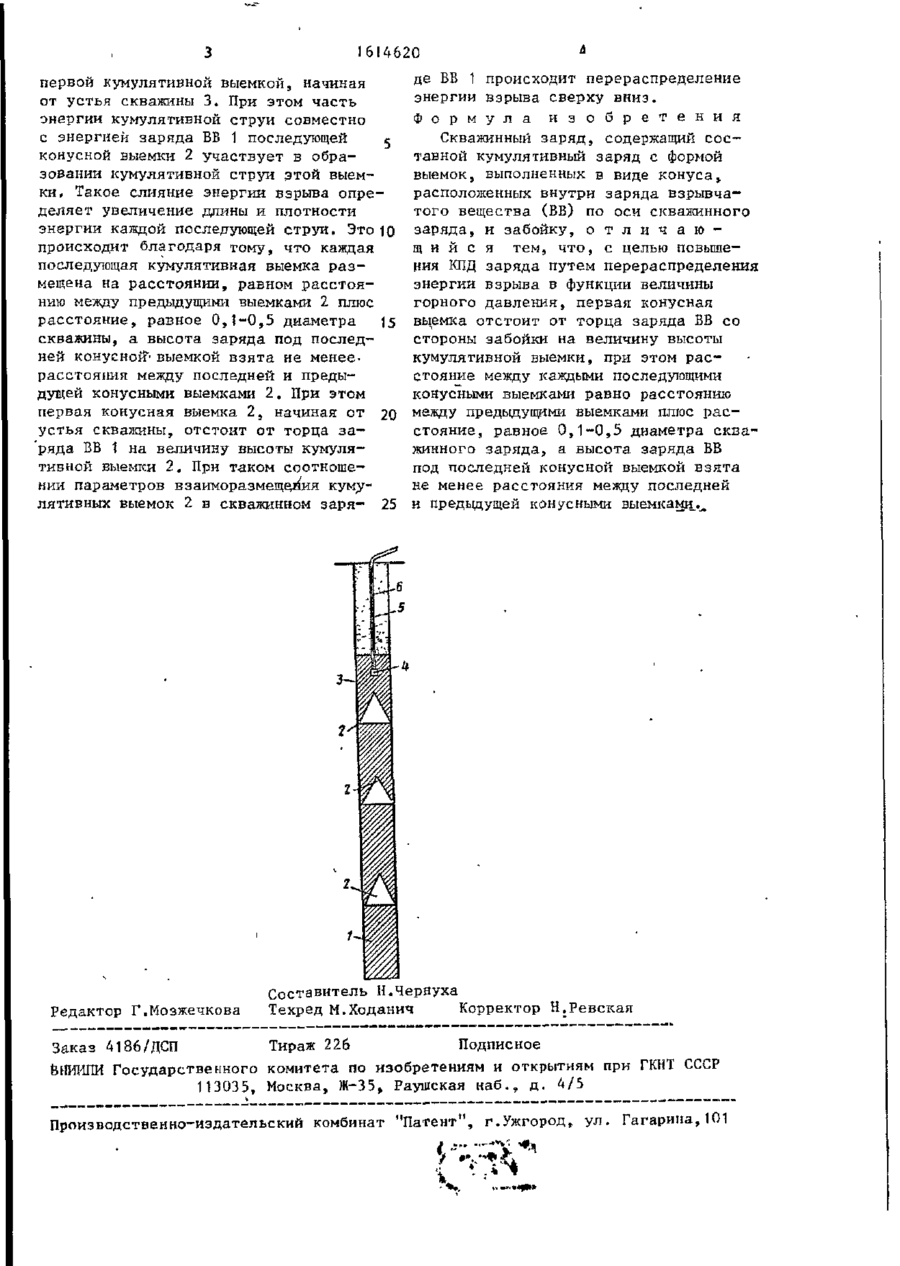

Изобретение относится к взрывным работам в горнодобывающей промышленности. Цель - повышение КПД заряда путем перераспределения энергии взрыва в функции величины горного давления . Скважинкый заряд содержит составной кумулятивный заряд ВВ 1 с ко Изобретение относится к взрывным работам и может использоваться преимущественно в горнодобывающей промышленности. Цель изобретения - повышение КПД заряда путем перераспределения энергии взрыва в функцию величины горного давления. На чертеже изображен предлагаемый скважинный заряд, общий вид, Скважинный заряд содержит составной кумулятивный заряд ВВ 1 с выемками 2 в виде конуса, расположенными внутри заряда ВВ 1 по оси скважины 3. Первая конусная выемка 2 отстоит от торца заряда ВВ 1 со стороны забойки на величину высоты конусной выемки 2, Расстояние между каждыми последующими 46-90 • ' 1*^.- : \ и1.'!: 2 нусными выемками (KB) 2, расположенными внутри заряда ВВ 1 по оси скважины 3. Первая KB 2 отстоит от торца заряда ВВ 1 со стороны забойки 6 на величину высоты KB 2, Расстояния между каждыми последующими KB 2 равны расстоянию между предыдущими KB 2 плюс расстояние, равное 0,1-0,5 диаметра скважины 3. Высота заряда ВВ 1 под последней KB 2 взята не менее расстояния между последней и предыдущей KB 2, Между первой кумулятивной KB 2 и торцом заряда ВВ 1 размещен боевик 4 с детонирующим шнуром 5. При таком соотношении параметров взаиморазмещения кумулятивных KB 2 в скважинном заряде происходят перераспределения энергии взрыва сверху вниз, что повышает его КПД. 1 ил. конусными выемками 2 равно расстоянию между предыдущими выемками 2 плюс расстояние, равное 0,1-0,5 диаметра скважины 3. Высота заряда ВВ под последней конусной выемкой 2 взята не менее расстояния между последней и предыдущей конусными выемками 2. Между первой кумулятивной выемкой 2 и торцами заряда ВВ 1 размещен боевик 4 с детонирующим шнуром 5. В свободной от заряда ВВ части скважины 3 размещена забойка 6. Скважинный заряд работает следующим образом. При взрыве боевика 4 образуется кумулятивная струя, которая проникает в заряд ВВ 1, расположенный под ГС о 1614620 первой кумулятивной выемкой, начиная от устья скважины 3. При этом часть энергии кумулятивной струи совместно с энергией заряда БВ 1 последующей с конусной выемки 2 участвует в образовании кумулятивной струи этой выемки. Такое слияние энергии взрыва определяет увеличение длины и плотности энергии каждой последующей струи. Э т о ю происходит благодаря тому, что каждая последующая кумулятивная выемка размещена на расстоянии, равном расстоянию между предыдущими выемками 2 плюс расстояние, равное 0,1-0,5 диаметра 15 скважины, а высота заряда под последней конусной' выемкой взята не менеерасстояния между последней и предыдущей конусными выемками 2. При этом первая конусная выемка 2, начиная от 20 устья скважины, отстоит от торца за'ряда ВВ 1 на величину высоты кумулятивной выемки 2. При таком соотношении параметров взаиморазмещедіия кумулятивных выемок 2 в скважинном заря- 25 Редактор Г.Мозжечкова де ВВ 1 происходит перераспределение энергии взрыва сверху вниз. Ф о р м у л а и з о б р е т е н и я Скважинный заряд, содержащий составной кумулятивный заряд с формой выемок, выполненных в виде конуса, расположенных внутри заряда взрывчатого вещества (ВВ) по оси скважинного заряда, и забойку, о т л и ч а ю щ и й с я тем, что, с целью повышения КПД заряда путем перераспределения энергии взрыва в функции величины горного давления, первая конусная выемка отстоит от торца заряда ВВ со стороны забойки на величину высоты кумулятивной выемки, при этом расстояние между каждыми последующими конусными выемками равно расстоянию между предыдущими выемками плюс расстояние, равное 0,1-0,5 диаметра скважинного заряда, а высота заряда ВВ под последней конусной выемкой взята не менее расстояния между последней и предыдущей конусными выемками^ Составитель Н.Чернуха Техред М.Ходанич Корректор Н.Ревская Заказ 4186/ДСП Тираж 226 Подписное В Ы Ш Л И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", ГоУжгород, ул. Гагарина,101
