Аерозольний інгалятор

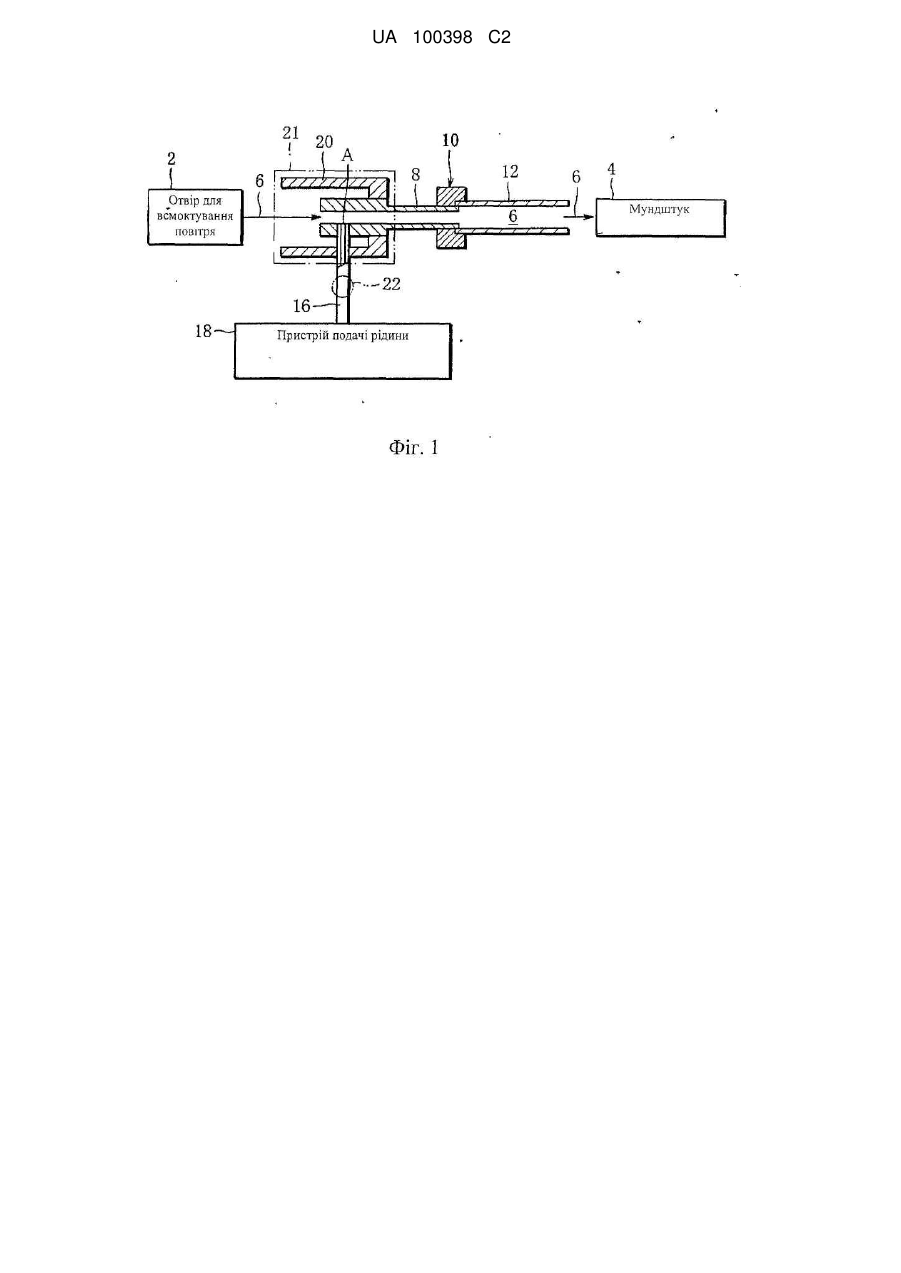

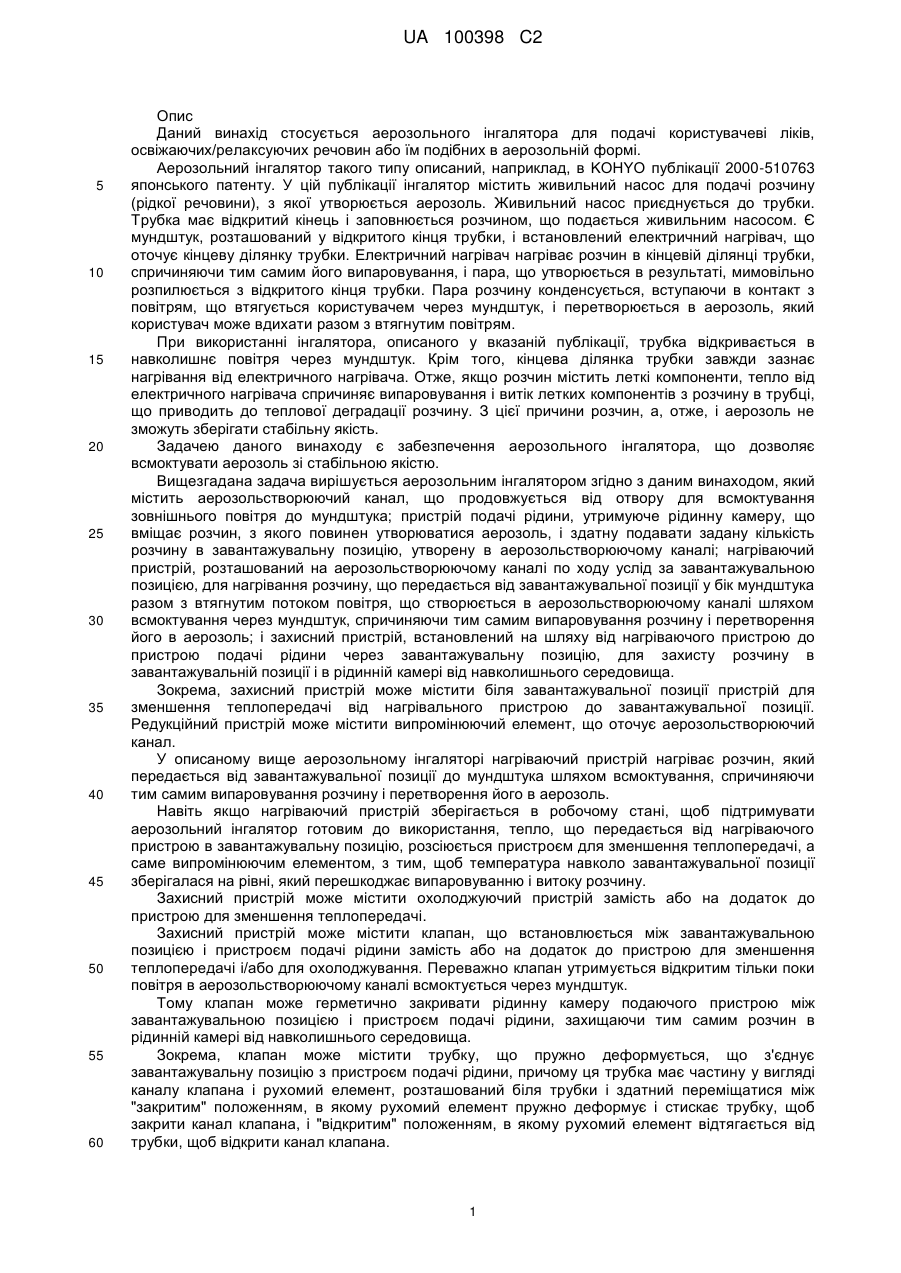

Реферат: Заявлений аерозольний інгалятор містить: трубчастий елемент, що продовжується від отвору для всмоктування зовнішнього повітря до мундштука, причому трубчастий елемент утворює в собі аерозолеутворюючий канал; пристрій подачі рідини, що містить рідинну камеру, яка вміщує розчин для утворення аерозолю; нагрівальний пристрій, розташований у вказаному аерозолеутворюючому каналі по ходу слідом за завантажувальною позицією і розташований перед вказаним нагрівальним пристроєм; пристрій для зменшення теплопередачі від вказаного нагрівального пристрою до завантажувальної позиції. Пристрій для зменшення теплопередачі включає радіаторну кришку, яка покриває передню по ходу ділянку вказаного трубчастого елемента зовні вказаного трубчастого елемента. Передня по ходу ділянка трубчастого елемента включає в себе завантажувальну позицію. UA 100398 C2 (12) UA 100398 C2 UA 100398 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис Даний винахід стосується аерозольного інгалятора для подачі користувачеві ліків, освіжаючих/релаксуючих речовин або їм подібних в аерозольній формі. Аерозольний інгалятор такого типу описаний, наприклад, в KOHYO публікації 2000-510763 японського патенту. У цій публікації інгалятор містить живильний насос для подачі розчину (рідкої речовини), з якої утворюється аерозоль. Живильний насос приєднується до трубки. Трубка має відкритий кінець і заповнюється розчином, що подається живильним насосом. Є мундштук, розташований у відкритого кінця трубки, і встановлений електричний нагрівач, що оточує кінцеву ділянку трубки. Електричний нагрівач нагріває розчин в кінцевій ділянці трубки, спричиняючи тим самим його випаровування, і пара, що утворюється в результаті, мимовільно розпилюється з відкритого кінця трубки. Пара розчину конденсується, вступаючи в контакт з повітрям, що втягується користувачем через мундштук, і перетворюється в аерозоль, який користувач може вдихати разом з втягнутим повітрям. При використанні інгалятора, описаного у вказаній публікації, трубка відкривається в навколишнє повітря через мундштук. Крім того, кінцева ділянка трубки завжди зазнає нагрівання від електричного нагрівача. Отже, якщо розчин містить леткі компоненти, тепло від електричного нагрівача спричиняє випаровування і витік летких компонентів з розчину в трубці, що приводить до теплової деградації розчину. З цієї причини розчин, а, отже, і аерозоль не зможуть зберігати стабільну якість. Задачею даного винаходу є забезпечення аерозольного інгалятора, що дозволяє всмоктувати аерозоль зі стабільною якістю. Вищезгадана задача вирішується аерозольним інгалятором згідно з даним винаходом, який містить аерозольстворюючий канал, що продовжується від отвору для всмоктування зовнішнього повітря до мундштука; пристрій подачі рідини, утримуюче рідинну камеру, що вміщає розчин, з якого повинен утворюватися аерозоль, і здатну подавати задану кількість розчину в завантажувальну позицію, утворену в аерозольстворюючому каналі; нагріваючий пристрій, розташований на аерозольстворюючому каналі по ходу услід за завантажувальною позицією, для нагрівання розчину, що передається від завантажувальної позиції у бік мундштука разом з втягнутим потоком повітря, що створюється в аерозольстворюючому каналі шляхом всмоктування через мундштук, спричиняючи тим самим випаровування розчину і перетворення його в аерозоль; і захисний пристрій, встановлений на шляху від нагріваючого пристрою до пристрою подачі рідини через завантажувальну позицію, для захисту розчину в завантажувальній позиції і в рідинній камері від навколишнього середовища. Зокрема, захисний пристрій може містити біля завантажувальної позиції пристрій для зменшення теплопередачі від нагрівального пристрою до завантажувальної позиції. Редукційний пристрій може містити випромінюючий елемент, що оточує аерозольстворюючий канал. У описаному вище аерозольному інгаляторі нагріваючий пристрій нагріває розчин, який передається від завантажувальної позиції до мундштука шляхом всмоктування, спричиняючи тим самим випаровування розчину і перетворення його в аерозоль. Навіть якщо нагріваючий пристрій зберігається в робочому стані, щоб підтримувати аерозольний інгалятор готовим до використання, тепло, що передається від нагріваючого пристрою в завантажувальну позицію, розсіюється пристроєм для зменшення теплопередачі, а саме випромінюючим елементом, з тим, щоб температура навколо завантажувальної позиції зберігалася на рівні, який перешкоджає випаровуванню і витоку розчину. Захисний пристрій може містити охолоджуючий пристрій замість або на додаток до пристрою для зменшення теплопередачі. Захисний пристрій може містити клапан, що встановлюється між завантажувальною позицією і пристроєм подачі рідини замість або на додаток до пристрою для зменшення теплопередачі і/або для охолоджування. Переважно клапан утримується відкритим тільки поки повітря в аерозольстворюючому каналі всмоктується через мундштук. Тому клапан може герметично закривати рідинну камеру подаючого пристрою між завантажувальною позицією і пристроєм подачі рідини, захищаючи тим самим розчин в рідинній камері від навколишнього середовища. Зокрема, клапан може містити трубку, що пружно деформується, що з'єднує завантажувальну позицію з пристроєм подачі рідини, причому ця трубка має частину у вигляді каналу клапана і рухомий елемент, розташований біля трубки і здатний переміщатися між "закритим" положенням, в якому рухомий елемент пружно деформує і стискає трубку, щоб закрити канал клапана, і "відкритим" положенням, в якому рухомий елемент відтягається від трубки, щоб відкрити канал клапана. 1 UA 100398 C2 5 10 15 20 25 30 35 40 45 50 55 60 Клапан може додатково містити нерухомий елемент, здатний затискати трубку, діючи спільно з рухомим елементом, пружину клапана, що утримує рухомий елемент в "закритому" положенні, і штовхач для переміщення рухомого елемента у "відкрите" положення, долаючи притискаючу силу пружини. Зокрема, штовхач може містити магніт, закріплений на рухомому елементі, і соленоїд, здатний притягати магніт, або містити протидіючу пружину, виконану з сплаву з ефектом запам'ятовування форми. Технічний результат винаходу Захисний пристрій аерозольного інгалятора захищає розчин в завантажувальній позиції і в рідинній камері пристрою подачі рідини від навколишнього середовища, тим самим оберігаючи розчин від випаровування і витоку і від схильності до змін. Це дозволяє всій кількості розчину, поданій в завантажувальну позицію пристроєм подачі рідини, перетворюватися в аерозоль і вдихатися користувачем. За рахунок цього забезпечується утворення фіксованої кількості аерозолю з фіксованою якістю. На кресленнях: фіг. 1 - блок-схема першого варіанту реалізації аерозольного інгалятора; фіг. 2 - блок-схема другого варіанту реалізації аерозольного інгалятора; фіг. 3 - схематичний вигляд клапана, що відкривається-закривається по фіг. 2, в закритому положенні; фіг. 4 - схематичний вигляд клапана, що відкривається-закривається по фіг. 3, у відкритому положенні; фіг. 5 - схематичний вигляд варіанту клапана, що відкривається-закривається в закритому положенні; фіг. 6 - схематичний вигляд клапана, що відкривається-закривається по фіг. 5, у відкритому положенні. Переважний варіант виконання винаходу Як видно з фіг. 1, перший варіант реалізації аерозольного інгалятора містить зовнішній корпус (не показаний). Зовнішній корпус має на своєму передньому кінці отвір 2 для всмоктування зовнішнього повітря і мундштук 4 на своєму задньому кінці. Мундштук 4 виступає із зовнішнього корпусу. Зовнішній корпус має всередині аерозольстворюючий канал 6. Аерозольстворюючий канал 6 продовжується від отвору 2 для всмоктування зовнішнього повітря до мундштука 4. Конкретно, в даному варіанті реалізації повітроприймальна трубка 8 і трубчастий керамічний нагрівач 12 становлять частину аерозольстворюючого каналу. Повітроприймальна трубка 8 виготовлена з неіржавіючої сталі і має ступінчасту структуру. Конкретно, повітроприймальна трубка 8 має ділянку великого діаметра з боку отвору 2 для всмоктування повітря і ділянку малого діаметра з боку мундштука 4. Ділянка малого діаметра або задній кінець повітроприймальної трубки 8 приєднана до керамічного нагрівача 12 кільцевим з'єднанням 10. Більш конкретно, задній кінець повітроприймальної трубки 8 вставляється в передній кінець керамічного нагрівача 12, так що місце зчленування утворюється заднім кінцем і переднім кінцем. Кільцеве з'єднання 10 оточує місце зчленування, щоб герметично з'єднати друг з іншому повітроприймальну трубку 8 і керамічний нагрівач 12. Від повітроприймальної трубки 8 відійде трубчастий рідинний канал 16. Конкретно, кінець трубчастого рідинного каналу 16 приєднується до ділянки з великим діаметром або до передньої по ходу ділянки повітроприймальної трубки 8 в завантажувальній позиції А. Другий кінець трубчастого рідинного каналу 16 приєднаний до знімного пристрою 18 подачі рідини. Пристрій 18 подачі рідини містить рідинну камеру (не показана), яка містить розчин. З рідинної камери розчин може подаватися в напрямі завантажувальної позиції А через трубчастий рідинний канал 16 в фіксованій кількості за раз. Тому пристрій 18 подачі рідини включається до початку використання інгалятора, щоб заповнити трубчастий рідинний канал 16 розчином аж до завантажувальної позиції А. Конкретно пристрій 18 подачі рідини містить шприцевий насос, що має вказану рідинну камеру як насосна камера, і привідний пристрій для приведення в дію шприцевого насоса. Ззовні повітроприймальної трубки 8 встановлена алюмінієва радіаторна кришка 20. Радіаторна кришка 20 накриває передню ділянку повітроприймальної трубки 8, включаючи завантажувальну позицію А. Конкретно, радіаторна кришка 20 має форму порожнистого циліндра, один кінець якого закритий приймаючою передньою ділянкою повітроприймальної трубки 8, а інший кінець відкритий в напрямі отвору 2 для всмоктування зовнішнього повітря. Радіаторна кришка 20 має внутрішній діаметр більше зовнішнього діаметра передньої ділянки повітроприймальної трубки 8 і має покриття (не показано) з чорного алюміту навколо всієї своєї поверхні. 2 UA 100398 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інгалятор також містить вимикач живлення (не показаний) для вмикання і вимикання керамічного нагрівача 12 і керований вручну вимикач подачі рідини (не показаний) для вмикання і вимикання пристрою 18 подачі рідини. Коли користувач переводить вимикач живлення в положення "увімкнений", керамічний нагрівач 12 нагрівається до своєї робочої температури і потім підтримується при робочій температурі. У цьому стані, коли користувач встановлює вимикач подачі рідини в положення " увімкнений ", пристрій 18 подачі рідини включається для подачі фіксованої кількості розчину далі уперед в аерозольстворюючий канал 6 із завантажувальної позиції А через трубчастий рідинний канал 16. Одночасно з перекладом вимикача подачі рідини в положення "увімкнений" користувач робить всмоктуючий рух через мундштук 4, щоб втягнути повітря в аерозольстворюючий канал 6 і тим самим створити потік втягнутого повітря, а саме потік від отвору 2 для всмоктування зовнішнього повітря до мундштука 4 в аерозольстворюючому каналі 6. Потік втягнутого повітря переносить розчин, що поступив уперед від завантажувальної позиції А до керамічного нагрівача 12. Розчин, що досяг таким чином керамічного нагрівача 12, негайно випаровується, будучи підігрітим керамічним нагрівачем 12, і конденсується в потоку втягнутого повітря, тим самим перетворюючись в аерозоль, який користувач вдихає разом з втягнутим повітрям. Хоча розчин, що поступив від завантажувальної позиції А в аерозольстворюючий канал 6, приймає тепло від керамічного нагрівача 12, підвищення температури розчину обмежується дією радіаторної кришки 20. Тому аерозоль, що поступив в аерозольстворюючий канал 6, захищений від негайного випаровування і витоку поблизу завантажувальної позиції А, так що вся кількість розчину, подана в аерозольстворюючий канал 6, перетворюється в аерозоль після передачі від завантажувальної позиції А до керамічного нагрівача 12 всмоктуючою дією користувача і вдихається користувачем. Якщо радіаторна кришка 20 відсутня, розчин, що поступає із завантажувальної позиції А, буде частково випаровуватися під дією тепла від керамічного нагрівача 12 і виходити назовні через отвір 2 для всмоктування зовнішнього повітря. У цьому випадку, незважаючи на ту, що пристрій 18 подачі рідини подає фіксовану кількість розчину в аерозольстворюючий канал 6 одночасно з всмоктуючою дією користувача, кількість аерозолю, що вдихається користувачем, стає нестійким. Був проведений експеримент, в якому керамічний нагрівач 12 нагрівався до 300ºС і утримувався в цьому стані протягом 10 хвилин, і при цьому контролювалася температура у завантажувальної позиції А. Експеримент показав, що радіаторна кришка 20 обмежувала ріст температури у завантажувальній позиції А приблизно до 60ºС, тоді як без радіаторної кришки 20 температура у завантажувальній позиції А досягала приблизно 160ºС. Повітроприймальна трубка 8, керамічний нагрівач 12 і радіаторна кришка 20, що використовується в цьому експерименті, мали вказані нижче розміри. Повітроприймальна трубка 8: внутрішній діаметр = 1,6 мм, зовнішній діаметр ділянки з малим діаметром = 1,9 мм, довжина = 15 мм, товщина = 1 мм. Керамічний нагрівач 12: внутрішній діаметр = 2,0 мм, зовнішній діаметр = 4 мм, довжина = 30 мм, опір = 0,4 Ом. Радіаторна кришка 20: 2 3 площа поверхні = 1160 мм , об'єм = 412 мм . Замість або на додаток до згаданої радіаторної кришки 20 теплова трубка або тепловідведення з великою теплоємністю можуть бути встановлені на повітроприймальну трубку 8. Бажано, щоб в цьому випадку теплова трубка або тепловідведення були приєднані до повітроприймальної трубки 8 поблизу завантажувальної позиції А. Альтернативно може бути використаний термоелектричний елемент Пельт’є або охолоджуючий пристрій 21, що використовує повітря, воду або подібну речовину для охолоджування повітроприймальної трубки 8, як показано штрихпунктирною лінією на фіг. 1. На фіг. 2 показаний другий варіант реалізації аерозольного інгалятора. При описі другого варіанту реалізації інгалятора компоненти, функціонально ідентичні компонентам першого варіанту реалізації інгалятора, будуть позначені тими ж посилальний позиціями, а опис таких компонентів буде опущений. Другий варіант реалізації інгалятора містить клапан, що відкривається-закривається 22. Клапан 22, що відкривається-закривається, встановлюється в трубчастий рідинний канал 16. Інгалятор також містить натискний за принципом дії датчик всмоктування (не показаний), що виявляє всмоктуючу дію користувача. Коли датчик всмоктування виявляє всмоктуючу дію користувача, клапан 22, що відкривається-закривається відкривається. За винятком того 3 UA 100398 C2 5 10 15 20 25 30 35 40 45 50 55 моменту, коли датчик всмоктування виявляє всмоктуючу дію користувача, клапан 22, що відкривається-закривається, утримується закритим. Пристрій 18 подачі рідини також вмикається відповідно до сигналу виявлення від датчика всмоктування. Конкретно, пристрій 18 подачі рідини подає фіксовану кількість розчину від завантажувальної позиції А в аерозольстворюючий канал 6 в зв'язку з всмоктуючою дією користувача, тобто відповідно до виявлення сигналу від датчика всмоктування. Розчин, поданий таким чином, негайно передається від завантажувальної позиції А до керамічного нагрівача 12 і перетворюється в аерозоль. Як випливає з вищесказаного, за винятком того моменту, коли користувач виконує всмоктуючу дію, клапан 22, що відкривається-закривається, утримується закритим. Насосна камера пристрою 18 подачі рідини тому герметично закрита, так що розчин в насосній камері захищений від витоку в зовнішнє повітря через отвір 2 для всмоктування зовнішнього повітря і мундштук 4. Отже, навіть якщо розчин в насосній камері містить леткі компоненти, такі як ароматичні речовини, і тепло, що передається від керамічного нагрівача 12 розчину в насосній камері, спричиняє випаровування летких компонентів і витік їх з розчину, леткі компоненти, що випаровуються не витікають в зовнішнє повітря. Тому розчин в насосній камері надійно захищений від зміни. На фіг. 1 клапан 22, що відкривається-закривається, позначений штрихпунктирною лінією, щоб показати, що клапан 22, що відкривається-закривається може використовуватися разом з радіаторною кришкою 20 і/або охолоджуючим пристроєм 21. Різноманітні клапани, що є в продажу, можуть бути використані як клапан 22, що відкривається-закривається. Якщо трубчастий рідинний канал 16 виготовлений, наприклад, з гумової трубки, здатної витримувати пружну деформацію, клапан, що відкриваєтьсязакривається може бути таким, щоб містити частину гумової трубки як канал клапана. Такий клапан, що відкривається-закривається закриває канал клапана, пружно деформуючи і стискаючи гумову трубку, і відкриває канал клапана, перестаючи стискати гумову трубку і тим самим дозволяючи гумовій трубці приймати початкову форму завдяки її еластичності. Приклад такого клапана, що відкривається-закривається, показаний на фіг. 3 і 4. Клапан 24, що відкривається-закривається, показаний на фіг. 3, містить нерухому пластину 26 і рухому пластину 28, видалену від нерухомої пластини 26. Нерухома пластина 26 може бути стінкою вказаного зовнішнього корпусу. Пара пружин 30 клапана розташована між нерухомою пластиною 26 і пересувною пластиною 28. Пружини 30 клапана є натяжними пружинами. Кожна пружина 30 клапана приєднана до нерухомої пластини 26 і до пересувної пластини 28, щоб відтягати рухому пластину 28 до нерухомої пластини 26. Гумова трубка 32 як трубчастий рідинного канал 16 має стійкість до високих температур і продовжується через простір між двома пружинами 30 клапана. У даному варіанті реалізації гумова трубка 32 прикріплена до нерухомої пластини 26. Як видно з фіг. 3, штовхач 34 змонтований на нижній поверхні пересувної пластини 28. Коли рухома пластина 28 утримується в показаному положенні, гумова трубка 32 пружно деформована і стисла штовхачем 34. Таким чином, гумова трубка 32, що є каналом клапана 24, що відкриваєтьсязакривається, закрита. Магніт 36 закріплений на верхній поверхні пересувної пластини 28, а соленоїд 38 розташований над пересувною пластиною 28. У стані, показаному на фіг. 3, коли соленоїд 38 знаходиться під напруженням, соленоїд 38 притягає магніт 36 вгору. Внаслідок цього магніт 36 рухається вгору разом з пересувною пластиною 28 і штовхачем 34, долаючи протидіючу силу пружин 30 клапана, так що штовхач 34 відтягається від гумової трубки 32 і припиняє стискати гумову трубку 32, як показано на фіг. 4. Тому гумова трубка 32, і, відповідно, канал клапана, приймає початкову форму завдяки своїй еластичності, внаслідок чого клапан 24, що відкривається-закривається відкривається. Може бути влаштовано так, що клапан 24, що відкривається-закривається, відкривається в зв'язку з всмоктуючою дією користувача або перекладенням користувачем вимикача живлення в положення "увімкнений". На фіг. 5 і 6 показаний варіант клапана, що відкривається-закривається. Клапан 40, що відкривається-закривається містить нерухому стінку 42. Подібно вказаній нерухомій пластині 26 нерухома стінка 42 може бути стінкою зовнішнього корпусу. Шток 44 штовхача розташований поблизу гумової трубки 32. Шток 44 штовхача продовжується під прямими кутами по відношенню до нерухомої стінки 42 і підтримується держателем 46 штока. Більш конкретно, держатель 46 штока містить пару опорних стінок 48а, 48b. Опорні стінки 48 відстоять один від одного в напрямі осі штока штовхача. Шток 44 4 UA 100398 C2 5 10 15 20 25 30 35 40 45 50 55 60 штовхача побіжно проходить через опорні стінки 48а, 48b і, таким чином, підтримується опорними стінками 48а, 48b. Шток 44 штовхача має фланець 50 на своїй зовнішній круговій поверхні. Фланець 50 розташований між спареними опорними стінками 48а, 48b. Пружина 52 клапана, що є натискний пружиною з неіржавіючої сталі, розташовується між опорною стінкою 48а і фланцем 50 таким чином, щоб оточити шток 44 штовхача. Пружина 52 клапана діє подібно вказаній пружині 30 клапана. Пружина 52 клапана штовхає або натискає на фланець 50, тобто на шток 44 штовхача, в напрямі гумової трубки 32. Шток 44 штовхача утримується, таким чином, в положенні, що забезпечує пружну деформацію і стиснення гумової трубки 32, як показано на фіг. 5, так що клапан 40, що відкривається-закривається, утримується закритим. Між опорною стінкою 48b і фланцем 50, з іншого боку, розташовується протидіюча пружина 54, яка є натискною пружиною. Протидіюча пружина 54 виготовлена з сплаву з ефектом запам'ятовування форми. Жорсткість протидіючої пружини 54 змінюється в залежності від температури навколишнього її середовища або від власної температури. Більш конкретно, в навколишньому середовищі з низькою температурою, в якій оточення пружини або сама протидіюча пружина знаходяться при низькій температурі, протидіюча пружина 54 має жорсткість менше жорсткості пружини 52 клапана. У середовищі з високою температурою, в якій оточення пружини або сама протидіюча пружина мають температуру вище визначеної температури, протидіюча пружина має жорсткість більше жорсткості пружини 52 клапана. Температура самої протидіючої пружини 54 може змінюватися за рахунок керованої подачі електричного напруження на протидіючу пружину 54. У клапані 40, що відкривається-закривається, при низькій температурі навколишнього середовища пружина 52 клапана втримує шток 44 штовхача притиснутим до гумової трубки 32, долаючи натискну силу протидіючої пружини 52. Отже, клапан, що відкривається-закривається 40 утримується закритим. Довжина ділянки між фланцем 50 і опорною стінкою 48b в закритому стані клапана, що відкривається-закривається, позначається як L1. З іншого боку, при високій температурі навколишнього середовища штовхаюча сила протидіючої пружини 54 в клапані 40, що відкривається-закривається, перевищує силу пружини 52 клапана. Тому шток 44 штовхача відтягається від гумової трубки 32 і перестає стискати гумову трубку 32, як показане на фіг. 6, так що клапан 40, що відкривається-закривається, відкривається. Довжина ділянки між опорною стінкою 48b і фланцем 50 у відкритому стані клапана, що відкривається-закривається, позначається як L2 (>L1). Як було описано вище, клапан 40, що відкривається-закривається, відкривається і закривається в залежності від навколишньої температури. Отже, коли керамічний нагрівач 12 підтримується при своїй робочій температурі, так що клапан 40, що відкривається-закривається, знаходиться в навколишньому середовищі з високою температурою, що створюється теплом від керамічного нагрівача 12, клапан 40, що відкривається-закривається, залишається відкритим. Але коли керамічний нагрівач 12 не працює, і тому клапан 40, що відкриваєтьсязакривається знаходиться в навколишньому середовищі з низькою температурою, клапан 40, що відкривається-закривається, утримується закритим. У цьому випадку клапан 40, що відкривається-закривається, відкривається або закривається в зв'язку з установкою в положення "увімкнений" або "вимкнений" вказаного вимикача живлення. Клапан 40, що відкривається-закривається, може також відкриватися або закриватися за рахунок керованої подачі електричного напруження на протидіючу пружину 54 незалежно від того, чи знаходиться вимикач живлення в положенні "увімкнений" або "вимкнений". Тому може бути влаштовано таким чином, що клапан, що відкривається-закривається, буде утримуватися відкритим тільки під час всмоктуючої дії користувача. ФОРМУЛА ВИНАХОДУ 1. Аерозольний інгалятор, який містить: трубчастий елемент, що продовжується від отвору для всмоктування зовнішнього повітря до мундштука, причому вказаний трубчастий елемент утворює в собі аерозолеутворюючий канал; пристрій подачі рідини, що містить рідинну камеру, яка вміщує розчин для утворення аерозолю, і здатний подавати задану кількість рідини в завантажувальну позицію, утворену у вказаному аерозолеутворюючому каналі; нагрівальний пристрій, розташований у вказаному аерозолеутворюючому каналі по ходу слідом за завантажувальною позицією, для нагрівання розчину, що подається від завантажувальної позиції до мундштука разом з потоком втягуваного повітря, яке створюється в згаданому аерозолеутворюючому каналі всмоктуванням через мундштук, що спричиняє випаровування 5 UA 100398 C2 5 10 15 20 25 30 розчину і перетворення його в аерозоль; і розташований перед вказаним нагрівальним пристроєм пристрій для зменшення теплопередачі від вказаного нагрівального пристрою до завантажувальної позиції, при цьому вказаний пристрій для зменшення теплопередачі включає радіаторну кришку, яка покриває передню по ходу ділянку вказаного трубчастого елемента зовні вказаного трубчастого елемента, причому вказана передня по ходу ділянка включає в себе завантажувальну позицію, і випромінює тепло від вказаної передньої по ходу ділянки. 2. Аерозольний інгалятор за п. 1, в якому радіаторна кришка має форму порожнистого циліндра і включає відкритий кінець, який відкритий в напрямку отвору для всмоктування зовнішнього повітря, і закритий кінець, який закритий передньою ділянкою вказаного трубчастого елемента. 3. Аерозольний інгалятор за п. 2, в якому вказаний нагрівальний пристрій включає трубчастий керамічний нагрівник, який утворює частину вказаного трубчастого елемента. 4. Аерозольний інгалятор за п. 3, в якому вказаний пристрій для зменшення теплопередачі містить охолоджуючий пристрій, розташований поблизу радіальної кришки. 5. Аерозольний інгалятор за п. 3, в якому вказаний пристрій подачі рідини включає прохід для рідини, який з'єднує камеру для рідини і аерозолеутворюючий канал і отвір у завантажувальній позиції аерозолеутворюючого каналу, і клапан для відкривання і закривання проходу для рідини. 6. Аерозольний інгалятор за п. 5, в якому клапан утримується відкритим, тільки коли повітря всмоктується через мундштук у вказаний аерозолеутворюючий канал. 7. Аерозольний інгалятор за п. 5, в якому клапан містить: пружно деформовану трубку, яка утворює частину проходу для рідини і утворює в собі канал клапана, і рухомий елемент, розташований поблизу трубки і здатний переміщуватися між положенням "закрито", в якому рухомий елемент пружно деформує і стискає трубку, щоб закрити канал клапана, і положенням "відкрито", в якому рухомий елемент відтягується від трубки, щоб відкрити канал клапана. 8. Аерозольний інгалятор за п. 7, в якому клапан додатково містить: нерухомий елемент, здатний затискати трубку, діючи спільно з рухомим елементом, пружину клапана, що утримує рухомий елемент в положенні "закрито", і штовхач для переміщення рухомого елемента в положення "відкрито", долаючи натискну силу пружини клапана. 9. Аерозольний інгалятор за п. 8, в якому штовхач містить магніт, встановлений на рухомому елементі, і соленоїд, здатний притягати магніт. 10. Аерозольний інгалятор за п. 8, в якому штовхач містить протидіючу пружину, виготовлену зі сплаву із запам'ятовуванням форми. 6 UA 100398 C2 7 UA 100398 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
