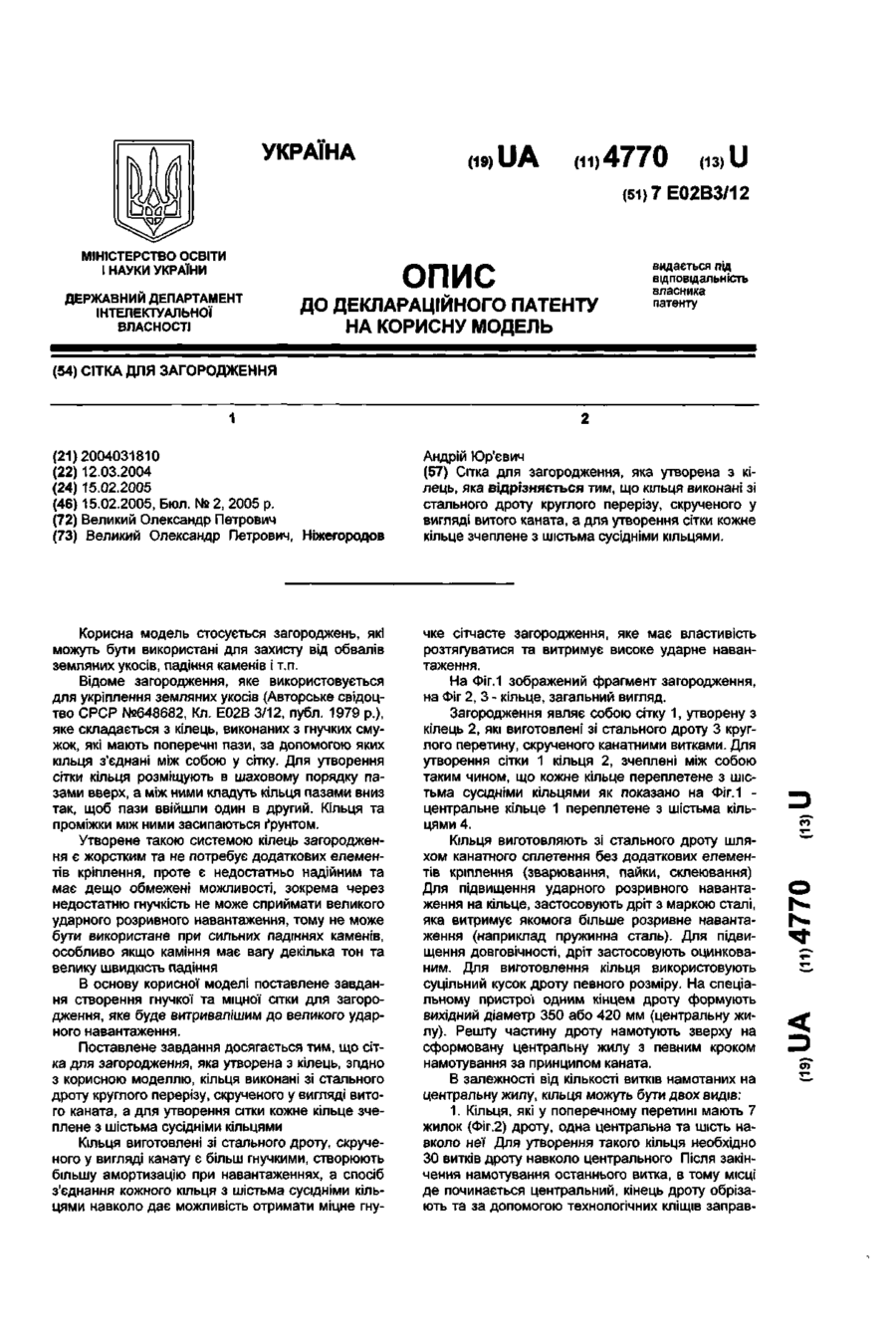

Сітка для загородження

Сітка для загородження, яка утворена з кілець, яка відрізняється тим, що кільця виконані зі стального дроту круглого перерізу, скрученого у вигляді витого каната, а для утворення сітки кожне кільце зчеплене з шістьма сусідніми кільцями. Корисна модель стосується загороджень, які можуть бути використані для захисту від обвалів земляних укосів, падіння каменів і т.п. Відоме загородження, яке використовується для укріплення земляних укосів (Авторське свідоцтво СРСР №648682, Кл. Е02В 3/12, публ. 1979 p.), яке складається з кілець, виконаних з гнучких смужок, які мають поперечні пази, за допомогою яких кільця з'єднані між собою у сітку. Для утворення сітки кільця розміщують в шаховому порядку пазами вверх, а між ними кладуть кільця пазами вниз так, щоб пази ввійшли один в другий. Кільця та проміжки між ними засипаються ґрунтом. Утворене такою системою кілець загородження є жорстким та не потребує додаткових елементів кріплення, проте є недостатньо надійним та має дещо обмежені можливості, зокрема через недостатню гнучкість не може сприймати великого ударного розривного навантаження, тому не може бути використане при сильних падіннях каменів, особливо якщо каміння має вагу декілька тон та велику швидкість падіння В основу корисної моделі поставлене завдання створення гнучкої та міцної сітки для загородження, яке буде витривалішим до великого ударного навантаження. Поставлене завдання досягається тим, що сітка для загородження, яка утворена з кілець, згідно з корисною моделлю, кільця виконані зі стального дроту круглого перерізу, скрученого у вигляді витого каната, а для утворення сітки кожне кільце зчеплене з шістьма сусідніми кільцями Кільця виготовлені зі стального дроту, скрученого у вигляді канату є більш гнучкими, створюють більшу амортизацію при навантаженнях, а спосіб з'єднання кожного кільця з шістьма сусідніми кільцями навколо дає можливість отримати міцне гну чке сітчасте загородження, яке має властивість розтягуватися та витримує високе ударне навантаження. На Фіг.1 зображений фрагмент загородження, на Фіг 2 , 3 - кільце, загальний вигляд. Загородження являє собою сітку 1, утворену з кілець 2, які виготовлені зі стального дроту 3 круглого перетину, скрученого канатними витками. Для утворення сітки 1 кільця 2, зчеплені між собою таким чином, що кожне кільце переплетене з шістьма сусідніми кільцями як показано на Фіг. 1 центральне кільце 1 переплетене з шістьма кільцями 4. Кільця ВИГОТОВЛЯЮТЬ ЗІ стального дроту шляхом канатного сплетення без додаткових елементів кріплення (зварювання, пайки, склеювання) Для підвищення ударного розривного навантаження на кільце, застосовують дріт з маркою сталі, яка витримує якомога більше розривне навантаження (наприклад пружинна сталь). Для підвищення довговічності, дріт застосовують оцинкованим. Для виготовлення кільця використовують суцільний кусок дроту певного розміру. На спеціальному пристрої одним кінцем дроту формують вихідний діаметр 350 або 420 мм (центральну жилу). Решту частину дроту намотують зверху на сформовану центральну жилу з певним кроком намотування за принципом каната. В залежності від кількості витків намотаних на центральну жилу, кільця можуть бути двох видів: 1. Кільця, які у поперечному перетині мають 7 жилок (Фіг.2) дроту, одна центральна та шість навколо неї Для утворення такого кільця необхідно ЗО витків дроту навколо центрального Після закінчення намотування останнього витка, в тому місці де починається центральний, кінець дроту обрізають та за допомогою технологічних кліщів заправ 4770 ляють між витками в середину так, щоб кінець дроту зайняв місце в центрі перетину, причому в центрі перетину кінець дроту повинен знаходитися довжиною від 1/3 до 1/2 довжини дуги кільця 2 Кільця, ЯКІ у поперечному перетині мають 19 жилок дроту (ФігЗ), одна центральна і 18 навколо неї Для утворення такого кільця необхідно 90 вит 4770 ків навкруг центральної жилки Після закінчення намотування останнього витка, кінець дроту обрізають та за допомогою технологічного хомута фіксують, тобто всі витки, включаючи останній стискуються хомутом Хомут виконаний з окремої металевої смуги г •ЪгЗ s Фіг. 2 4 1 Фіг. 1 4770 Фіг. З Комп'ютерна верстка А. Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
