Сітка фільтруюча

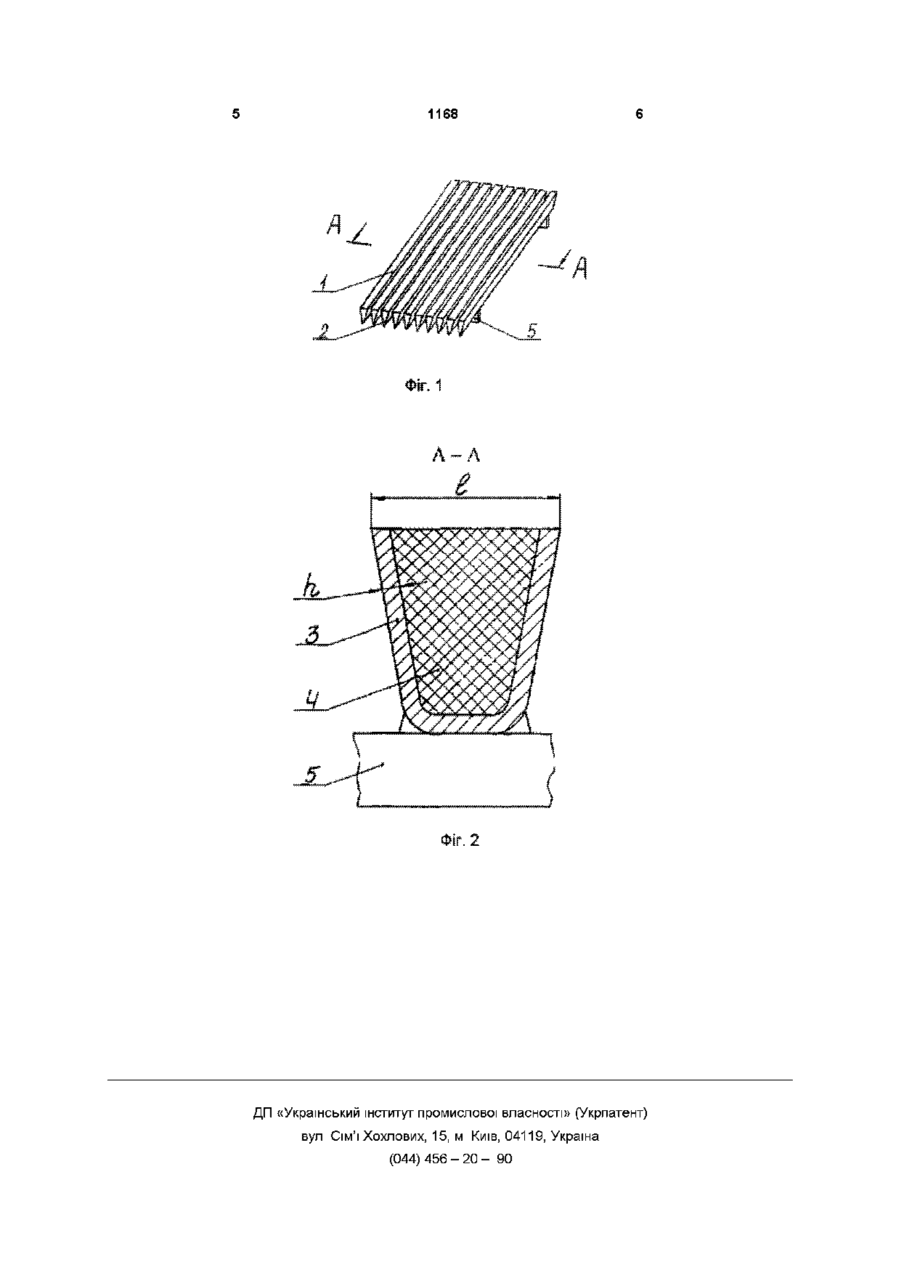

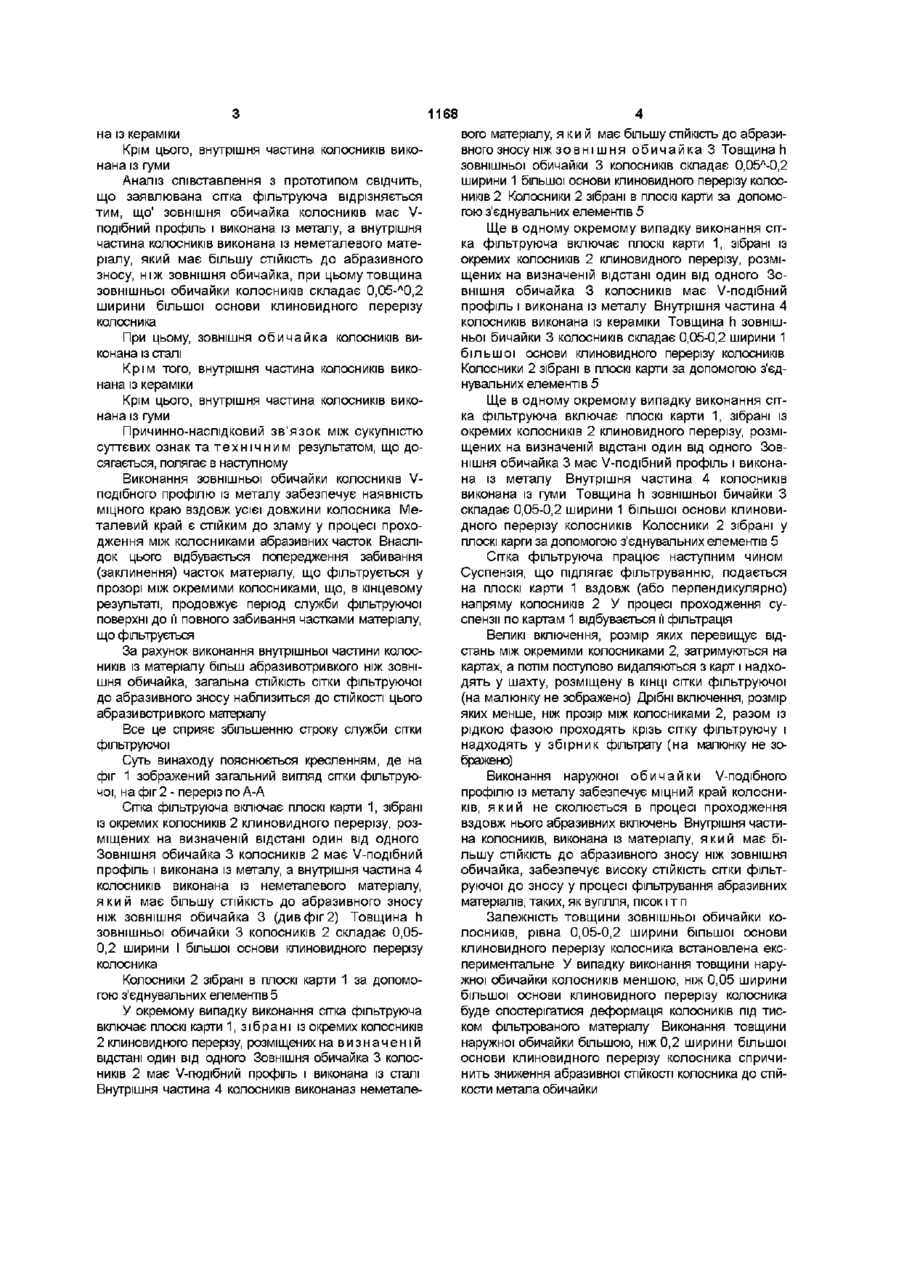

1 Сітка фільтруюча, що включає плоскі карти, зібрані із окремих колосників клиновидного перерізу, розміщених на визначеній відстані один від одною, яка відрізняється тим, що зовнішня обичайка колосників має V-подібний профіль і виконана із металу, а внутрішня частина колосників виконана із неметалевого матеріалу, який має більшу СТІЙКІСТЬ до абразивного зносу, ніж зовнішня обичайка, при цьому товщина зовнішньої обичайки колосників складає 0,05-ь0,2 ширини більшої основи клиновидного перерізу колосника 2 Сітка фільтруюча по п 1, яка відрізняється тим, що зовнішня обичайка колосників виконана із сталі 3 Сітка фільтруюча по п 1, яка відрізняється тим, що внутрішня частина колосників виконана із кераміки 4 Сітка фільтруюча по п 1, яка відрізняється тим, що внутрішня частина колосників виконана із гуми Корисна модель відноситься до пристроїв для фільтрування і може бути використана для фільтрації суспензій, які вміщують в тому числі і абразивні матеріали у центрифугах, дугових ситах, грохотах розміщених на визначеній відстані один від одного (сітки фільтруючі Tnslot фірми Beraert, Бельгія, рекламний проспект) Така сітка фільтруюча має більшу фільтруючу спроможність через МІЦНІСТЬ стального краю колосників До недоліків прототипу слід віднести невеликий строк служби, що складає всього 1-2 МІСЯЦІ через низьку СТІЙКІСТЬ сталі до зносу В основу винаходу поставлено задачу створити таку сітку фільтруючу, у я к і й за рахунок нового конструктивного виконання колосників вдалось би підвищити м зносотривкість і, ВІДПОВІДНО, збільшити строк служби Даний технічний результат досягається тим, ВІДОМІ СІТКИ фільтруючі стержневого типу, я к і являють собою плоскі карти, зібрані із окремих дротяних колосників на з'єднувальних стержнях (ТУ 144-643-75 "Сетки фильтрующие стержневые из проволоки клиновидного сечения для горизонтальных центрифуге) Відома сітка фільтруюча, зібрана із колосників, виконаних із кераміки на основі карбіда кремнію («Керамика на основе карбида кремния, плоские сита «каскад», грохоты" Науково-технічний збірник "Збагачення корисних копалин" Дніпропетровськ, 2000 р , № 8/49) Строк служби такої сітки під час фільтрації абразивних матеріалів складає близько 12 МІСЯЦІВ Перевагою сіток, виконаних із кераміки є їх СТІЙКІСТЬ до стирання До недоліків даного аналогу слід віднести ламкість краю керамічних колосників, що спричиняє до того, що через 2-4 години після початку роботи така сітка фільтруюча забивається частками матеріалу, що фільтрується А це, в свою чергу, спричиняє часті зупинки процесу фільтрування Відома сітка фільтруюча, яка складається з плоских карт, зібраних із окремих колосників клиновидного перерізу, виконаних із неіржавкої сталі, що у ВІДОМІЙ СІТЦІ фільтруючій, що включає плоскі карти, зібрані із окремих колосників клиновидного перерізу, розміщених на визначеній відстані один від одного, згідно винаходу, зовнішня обичайка колосників має V-подібний профіль і виконана із металу, а внутрішня частина колосників виконана із неметалевого матеріалу, який має більшу СТІЙКІСТЬ до абразивного зносу, ніж зовнішня обичайка, при цьому товщина зовнішньої обичайки колосників складає 0,05-0,2 ширини більшої основи клиновидного перерізу колосника При цьому, зовнішня обичайка колосників виконана із сталі Крім того, внутрішня частина колосників викона 00 (О 1168 на із кераміки Крім цього, внутрішня частина колосників виконана із гуми Аналіз співставлення з прототипом свідчить, що заявлювана сітка фільтруюча відрізняється тим, що' зовнішня обичайка колосників має Vподібний профіль і виконана із металу, а внутрішня частина колосників виконана із неметалевого матеріалу, який має більшу СТІЙКІСТЬ ДО абразивного зносу, ніж зовнішня обичайка, при цьому товщина зовнішньої обичайки колосників складає 0,05-л0,2 ширини більшої основи клиновидного перерізу колосника При цьому, зовнішня обичайка колосників виконана із сталі Крім того, внутрішня частина колосників виконана із кераміки Крім цього, внутрішня частина колосників виконана із гуми Причинно-наслідковий зв'язок між сукупністю суттєвих ознак та т е х н і ч н и м результатом, що досягається, полягає в наступному Виконання зовнішньої обичайки колосників Vподібного профілю із металу забезпечує наявність міцного краю вздовж усієї довжини колосника Металевий край є стійким до зламу у процесі проходження між колосниками абразивних часток Внаслідок цього відбувається попередження забивання (заклинення) часток матеріалу, що фільтрується у прозорі між окремими колосниками, що, в кінцевому результаті, продовжує період служби фільтруючої поверхні до її повного забивання частками матеріалу, що фільтрується За рахунок виконання внутрішньої частини колосників із матеріалу більш абразивотривкого ніж зовнішня обичайка, загальна СТІЙКІСТЬ СІТКИ фільтруючої до абразивного зносу наблизиться до СТІЙКОСТІ ЦЬОГО абразивотривкого матеріалу Все це сприяє збільшенню строку служби сггки фільтруючої Суть винаходу пояснюється кресленням, де на фіг 1 зображений загальний вигляд сггки фільтруючої, на фіг 2 - переріз по А-А Сггка фільтруюча включає плоскі карти 1, зібрані із окремих колосників 2 клиновидного перерізу, розміщених на визначеній відстані один від одного Зовнішня обичайка 3 колосників 2 має V-подібний профіль і виконана із металу, а внутрішня частина 4 колосників виконана із неметалевого матеріалу, я к и й має більшу СТІЙКІСТЬ ДО абразивного зносу ніж зовнішня обичайка 3 (див фіг 2) Товщина h зовнішньої обичайки 3 колосників 2 складає 0,050,2 ширини І більшої основи клиновидного перерізу колосника Колосники 2 зібрані в плоскі карти 1 за допомогою з'єднувальних елементів 5 У окремому випадку виконання сггка фільтруюча включає плоскі карти 1, зібрані із окремих колосників 2 клиновидного перерізу, розміщених на визначеній відстані один від одного Зовнішня обичайка 3 колосників 2 має V-гюдібний профіль і виконана із сталі Внутрішня частина 4 колосників виконаназ неметале вого матеріалу, я к и й має більшу СТІЙКІСТЬ ДО абразивного зносу ніж з о в н і ш н я обичайка 3 Товщина h зовнішньої обичайки 3 колосників складає 0,05л-0,2 ширини 1 більшої основи клиновидного перерізу колосників 2 Колосники 2 зібрані в плоскі карти за допомогою з'єднувальних елементів 5 Ще в одному окремому випадку виконання сітка фільтруюча включає плоскі карти 1, зібрані із окремих колосників 2 клиновидного перерізу, розміщених на визначеній відстані один від одного Зовнішня обичайка 3 колосників має V-подібний профіль і виконана із металу Внутрішня частина 4 колосників виконана із кераміки Товщина h зовнішньої бичайки 3 колосників складає 0,05-0,2 ширини 1 більшої основи клиновидного перерізу колосників Колосники 2 зібрані в плоскі карти за допомогою з'єднувальних елементів 5 Ще в одному окремому випадку виконання сітка фільтруюча включає плоскі карти 1, зібрані із окремих колосників 2 клиновидного перерізу, розміщених на визначеній відстані один від одного Зовнішня обичайка 3 має V-подібний профіль і виконана із металу Внутрішня частина 4 колосників виконана із гуми Товщина h зовнішньої бичайки З складає 0,05-0,2 ширини 1 більшої основи клиновидного перерізу колосників Колосники 2 зібрані у плоскі карги за допомогою з'єднувальних елементів 5 Сітка фільтруюча працює наступним чином Суспензія, що підлягає фільтруванню, подається на плоскі карти 1 вздовж (або перпендикулярно) напряму колосників 2 У процесі проходження суспензії по картам 1 відбувається и фільтрація Великі включення, розмір яких перевищує відстань між окремими колосниками 2, затримуються на картах, а потім поступово видаляються з карт і надходять у шахту, розміщену в КІНЦІ СІТКИ фільтруючої (на малюнку не зображено) Дрібні включення, розмір яких менше, ніж прозір між колосниками 2, разом із рідкою фазою проходять крізь сітку фільтруючу і надходять у збірник фільтрату (на малюнку не зображено) Виконання наружної обичайки V-подібного профілю із металу забезпечує міцний край колосників, я к и й не сколюється в процесі проходження вздовж нього абразивних включень Внутрішня частина колосників, виконана із матеріалу, який має більшу СТІЙКІСТЬ до абразивного зносу ніж зовнішня обичайка, забезпечує високу СТІЙКІСТЬ СІТКИ фільтруючої до зносу у процесі фільтрування абразивних матеріалів, таких, як вугілля, пісок і т п Залежність товщини зовнішньої обичайки колосників, рівна 0,05-0,2 ширини більшої основи клиновидного перерізу колосника встановлена експериментальне У випадку виконання товщини наружної обичайки колосників меншою, ніж 0,05 ширини більшої основи клиновидного перерізу колосника буде спостерігатися деформація колосників під тиском фільтрованого матеріалу Виконання товщини наружної обичайки більшою, ніж 0,2 ширини більшої основи клиновидного перерізу колосника спричинить зниження абразивної СТІЙКОСТІ колосника до стійкости метала обичайки 1168 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
