Гвинтовий конвеєр з обертовим кожухом

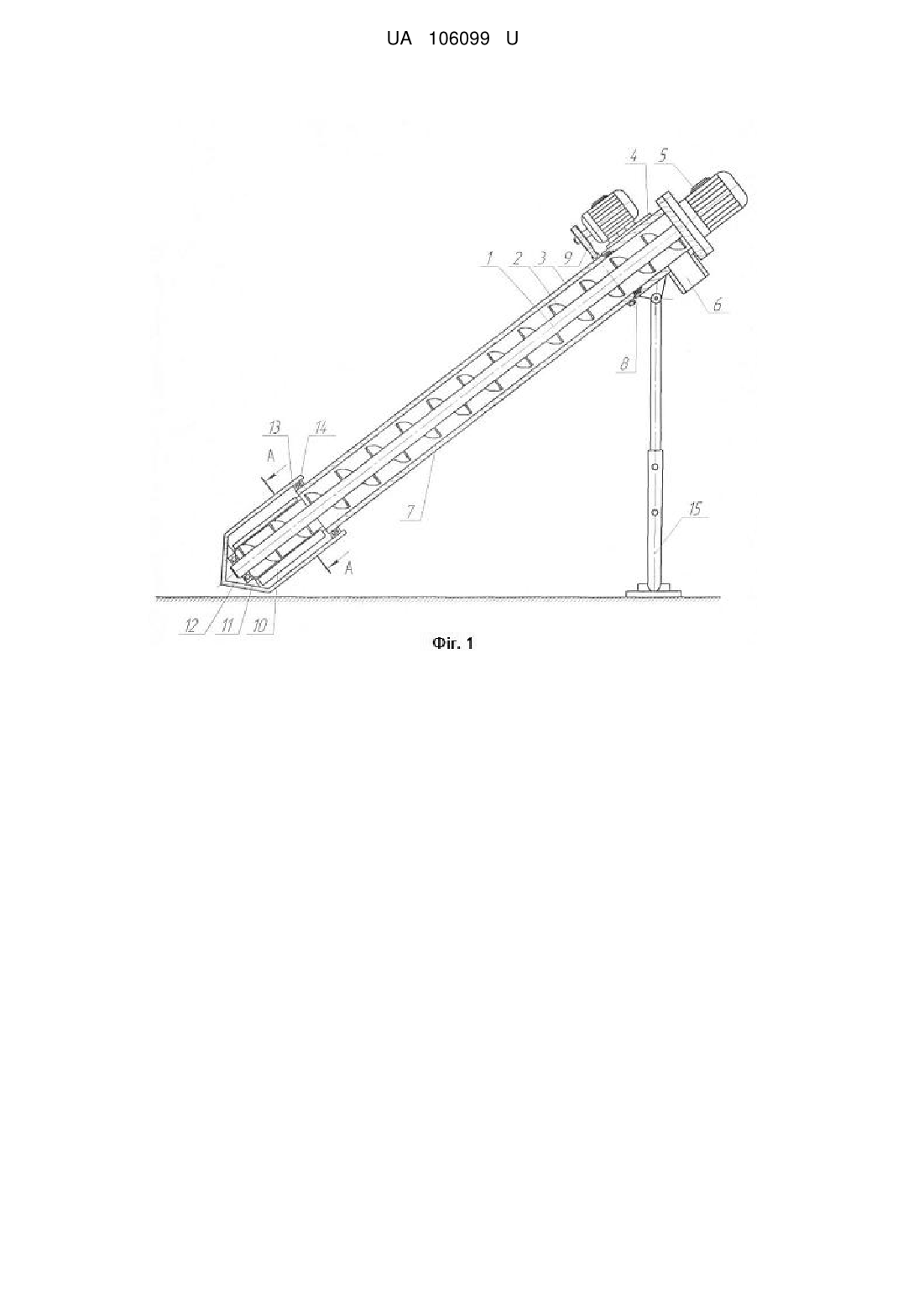

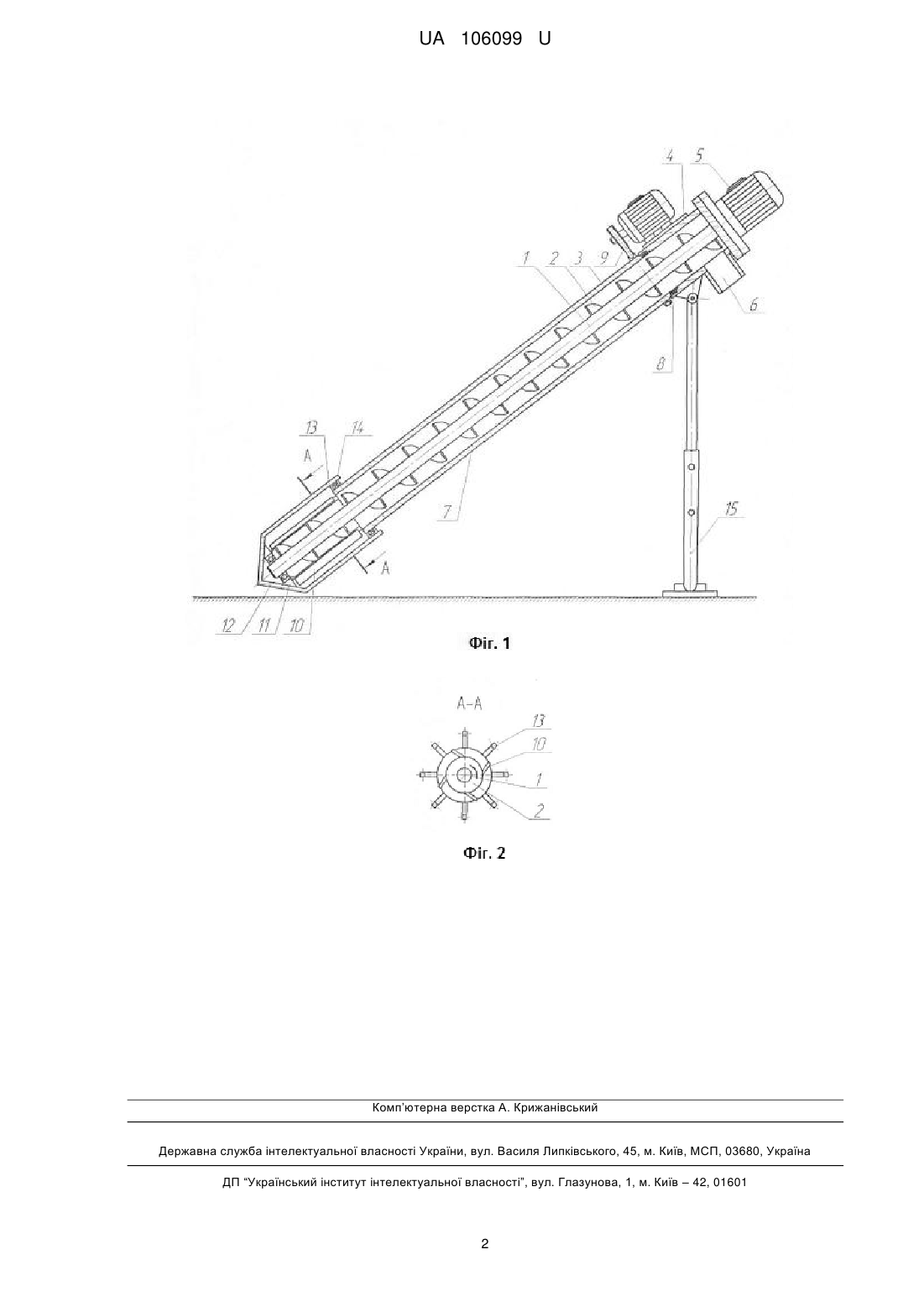

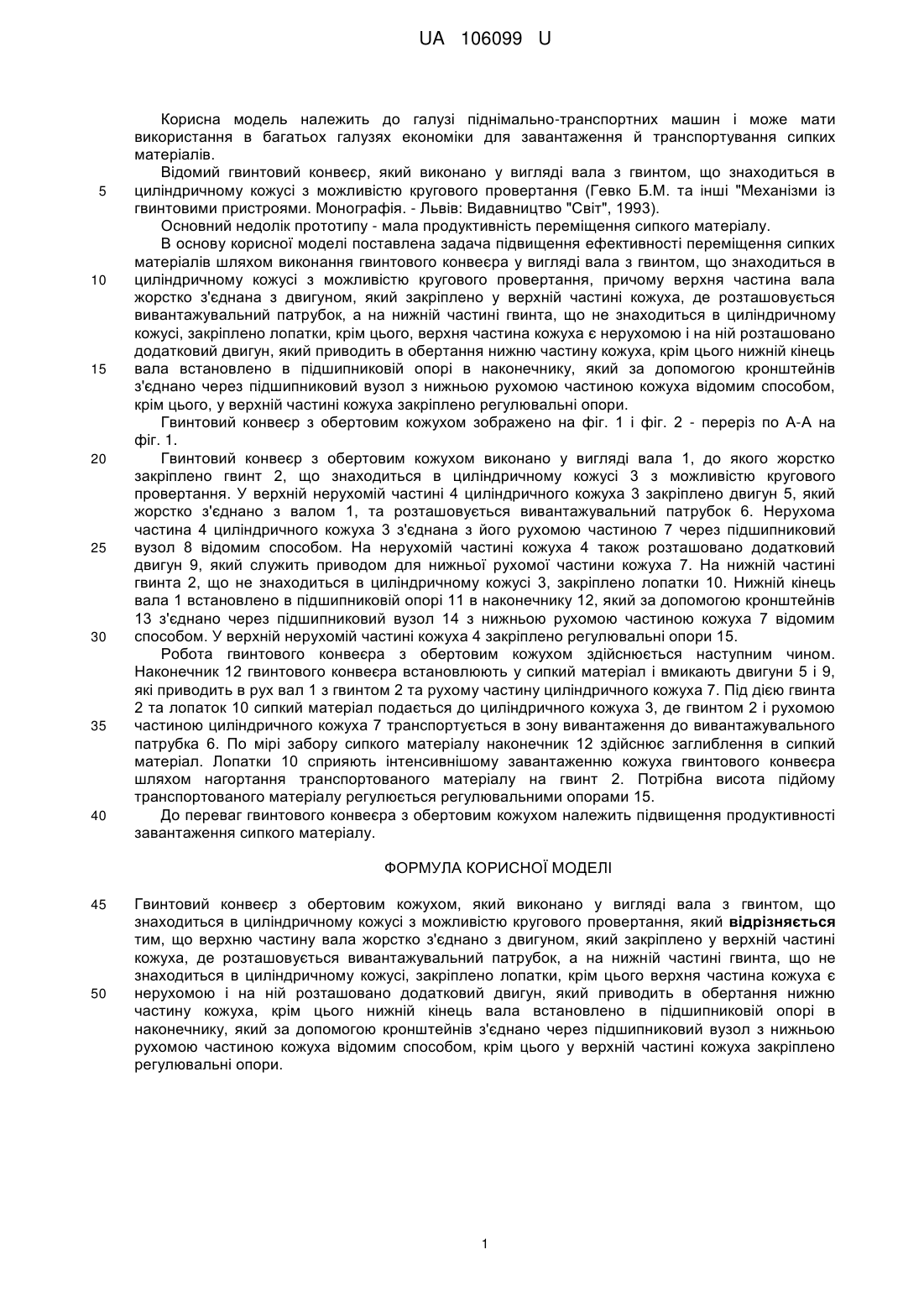

Реферат: Гвинтовий конвеєр з обертовим кожухом виконаний у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання. Верхню частину вала жорстко з'єднано з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що не знаходиться в циліндричному кожусі, закріплено лопатки. Верхня частина кожуха є нерухомою і на ній розташовано додатковий двигун, який приводить в обертання нижню частину кожуха. Нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано через підшипниковий вузол з нижньою рухомою частиною кожуха відомим способом. У верхній частині кожуха закріплено регулювальні опори. UA 106099 U (12) UA 106099 U UA 106099 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в багатьох галузях економіки для завантаження й транспортування сипких матеріалів. Відомий гвинтовий конвеєр, який виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання (Гевко Б.М. та інші "Механізми із гвинтовими пристроями. Монографія. - Львів: Видавництво "Світ", 1993). Основний недолік прототипу - мала продуктивність переміщення сипкого матеріалу. В основу корисної моделі поставлена задача підвищення ефективності переміщення сипких матеріалів шляхом виконання гвинтового конвеєра у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, причому верхня частина вала жорстко з'єднана з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що не знаходиться в циліндричному кожусі, закріплено лопатки, крім цього, верхня частина кожуха є нерухомою і на ній розташовано додатковий двигун, який приводить в обертання нижню частину кожуха, крім цього нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано через підшипниковий вузол з нижньою рухомою частиною кожуха відомим способом, крім цього, у верхній частині кожуха закріплено регулювальні опори. Гвинтовий конвеєр з обертовим кожухом зображено на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1. Гвинтовий конвеєр з обертовим кожухом виконано у вигляді вала 1, до якого жорстко закріплено гвинт 2, що знаходиться в циліндричному кожусі 3 з можливістю кругового провертання. У верхній нерухомій частині 4 циліндричного кожуха 3 закріплено двигун 5, який жорстко з'єднано з валом 1, та розташовується вивантажувальний патрубок 6. Нерухома частина 4 циліндричного кожуха 3 з'єднана з його рухомою частиною 7 через підшипниковий вузол 8 відомим способом. На нерухомій частині кожуха 4 також розташовано додатковий двигун 9, який служить приводом для нижньої рухомої частини кожуха 7. На нижній частині гвинта 2, що не знаходиться в циліндричному кожусі 3, закріплено лопатки 10. Нижній кінець вала 1 встановлено в підшипниковій опорі 11 в наконечнику 12, який за допомогою кронштейнів 13 з'єднано через підшипниковий вузол 14 з нижньою рухомою частиною кожуха 7 відомим способом. У верхній нерухомій частині кожуха 4 закріплено регулювальні опори 15. Робота гвинтового конвеєра з обертовим кожухом здійснюється наступним чином. Наконечник 12 гвинтового конвеєра встановлюють у сипкий матеріал і вмикають двигуни 5 і 9, які приводить в рух вал 1 з гвинтом 2 та рухому частину циліндричного кожуха 7. Під дією гвинта 2 та лопаток 10 сипкий матеріал подається до циліндричного кожуха 3, де гвинтом 2 і рухомою частиною циліндричного кожуха 7 транспортується в зону вивантаження до вивантажувального патрубка 6. По мірі забору сипкого матеріалу наконечник 12 здійснює заглиблення в сипкий матеріал. Лопатки 10 сприяють інтенсивнішому завантаженню кожуха гвинтового конвеєра шляхом нагортання транспортованого матеріалу на гвинт 2. Потрібна висота підйому транспортованого матеріалу регулюється регулювальними опорами 15. До переваг гвинтового конвеєра з обертовим кожухом належить підвищення продуктивності завантаження сипкого матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Гвинтовий конвеєр з обертовим кожухом, який виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, який відрізняється тим, що верхню частину вала жорстко з'єднано з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що не знаходиться в циліндричному кожусі, закріплено лопатки, крім цього верхня частина кожуха є нерухомою і на ній розташовано додатковий двигун, який приводить в обертання нижню частину кожуха, крім цього нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано через підшипниковий вузол з нижньою рухомою частиною кожуха відомим способом, крім цього у верхній частині кожуха закріплено регулювальні опори. 1 UA 106099 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
