Пристрій для прання виробів
Формула / Реферат
Устройство для мойки изделий, содержащее герметичную рабочую емкость с моющей жидкостью, средство создания в ней вакуума и систему водоснабжения, отличающееся тем, что, с целью повышения эффективности воздействия жидкости на изделия, средство создания вакуума содержит камеру с находящимися внутри испарителем в виде пластин, связанных с источником электрического тока дозатором и конденсатором, при этом камера посредством патрубков с вентилями сообщается с рабочей емкостью в ее нижней и верхней над уровнем жидкости зонах, системой водоснабжения и атмосферой.
Текст

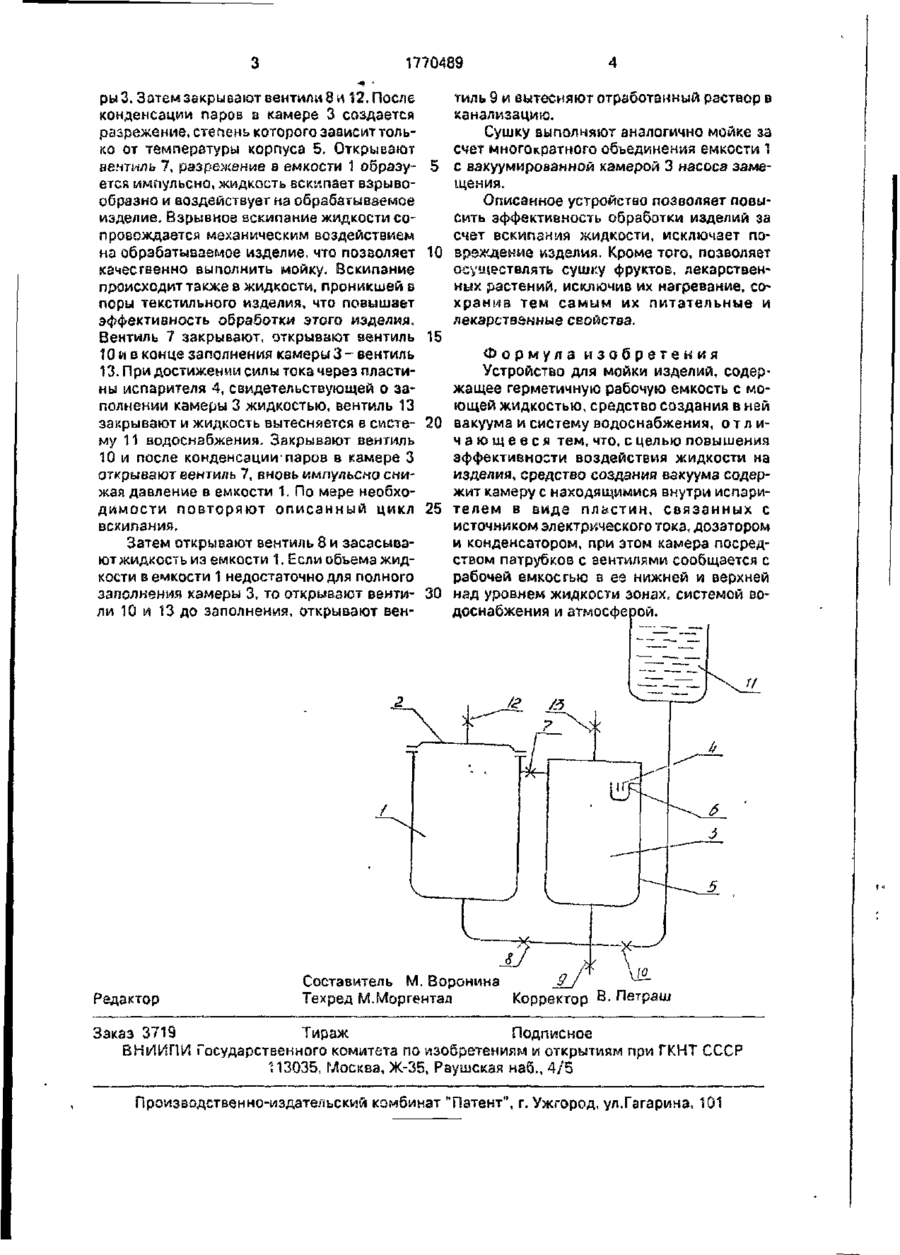

Использование: мойка деталей, бытовых и др. предметов, растений, продуктов, а также их высушивание. Сущность изобретения: обработка изделий основана на воздействии на изделие жидкостью с одновременным импульсным вакуумированием емкости с моющей жидкостью. Устрой ство содержит герметичную емкость для обрабатываемого изделия, насос замещения в виде камеры с испарителем, конденсатором и дозатором, где размещен испаритель в виде пластин, запитанных электрическим током. Камера соединена в верхней части через управляемый вентиль с верхней частью емкости, а в нижней части через управляемые вентили она связана соответственно с нижней частью емкости, канализацией и с системой водоснабжения. В верхней части емкости и камеры установлены вентили, сообщающие их с атмосферой. 1 ил. Изобретение относится к мойке текстильных изделий, деталей, бытовых предметов и т. д. Известно устройство для мойки изделий, содержащее герметичную рабочую емкость с моющей жидкостью, средство создания в ней вакуума и систему водоснабжения. Недостатком известного устройства является низкое качество обработки изделий из-за малой эффективности их перемешивания в моющей жидкости. Цель изобретения - повышение эффективности воздействия жидкости на изделия. На чертеже изображена общая схема устройства. Устройство для мойки изделий содержит емкость 1 для обрабатываемого изделия с к р ы ш к о й ?, герметизирующей рабочую емкость, насос замещения э виде камеры 3 с испарителем 4 выполненным в виде пластин, связанных с источником электрического тока, и конденсатором 5, функции которого выполняет корпус камеры 3. Испаритель 4 помещен в дозатор 6. Камера З в верхней части соединена через управляемый вентиль 7 (электроклапаи) с верхней частью емкости 1, а в нижней части также через управляемые вентили 8, 9 камера 3 связана соответственно с нижней частью емкости 1, канализацией 4, с системой 11 водоснабжения. В верхней части емкости 1 и камеры 3 установлены вентили 12 и 13, сообщающие их с атмосферой. Открывают вентили 10 и 13 и жидкость из сосуда 11 поступает в камеру 3 насоса замещения. После заполнения камеры 3 закрывают вентили 8 и 12 Испаритель 4 образует пары, которые вытесняют жидкость в емкость 1. Объем дозатора 6 обеспечивает получение количества napa f достаточного для полного вытеснения жидкости из каме ч I
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for article washing
Автори англійськоюKafitin Yukhym Davydovych
Назва патенту російськоюУстройство для стирки изделий
Автори російськоюКафитин Ефим Давидович
МПК / Мітки
МПК: D06F 17/00
Мітки: прання, виробів, пристрій
Код посилання
