Пристрій для пробивки отворів в стінках порожнистих виробів

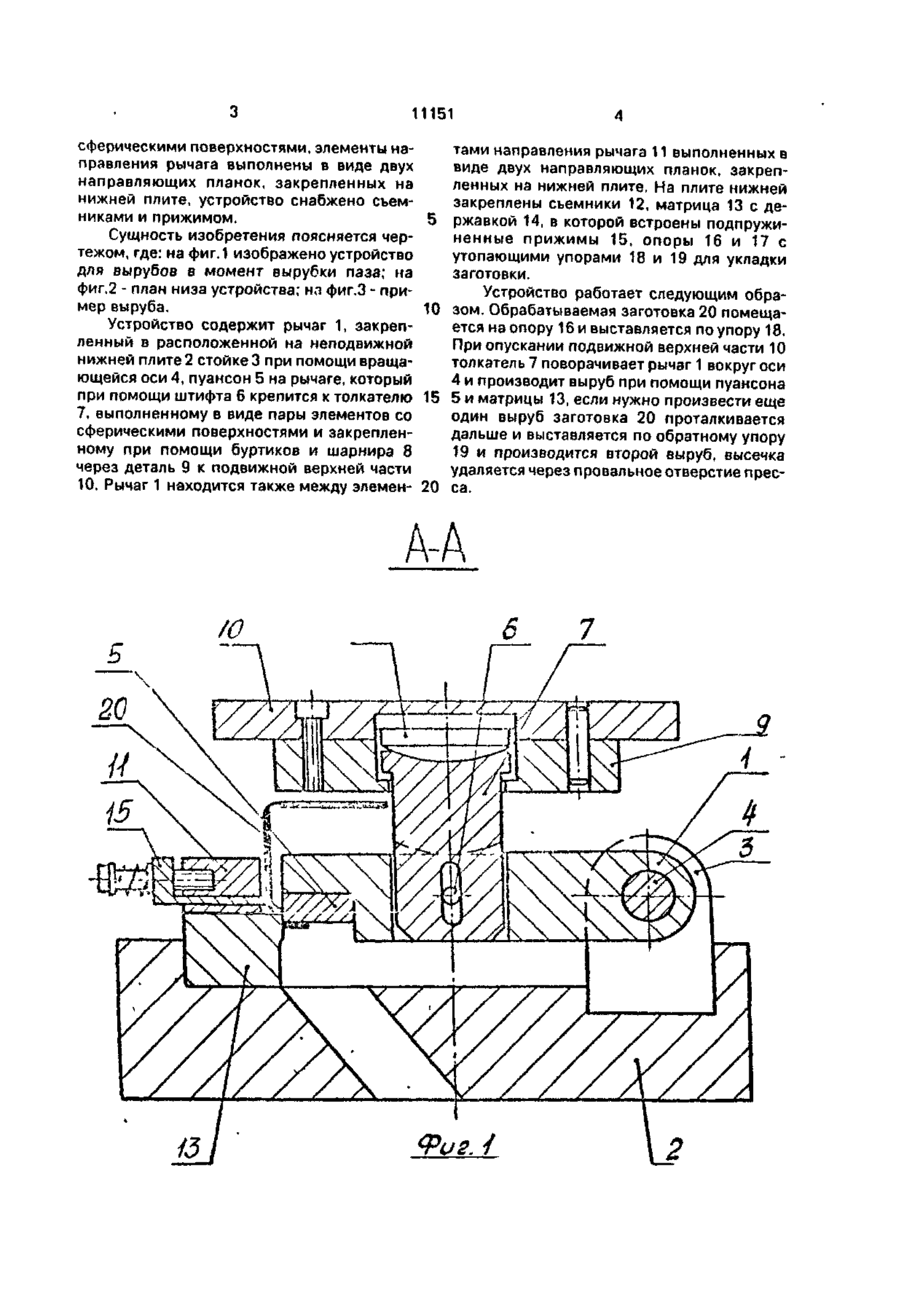

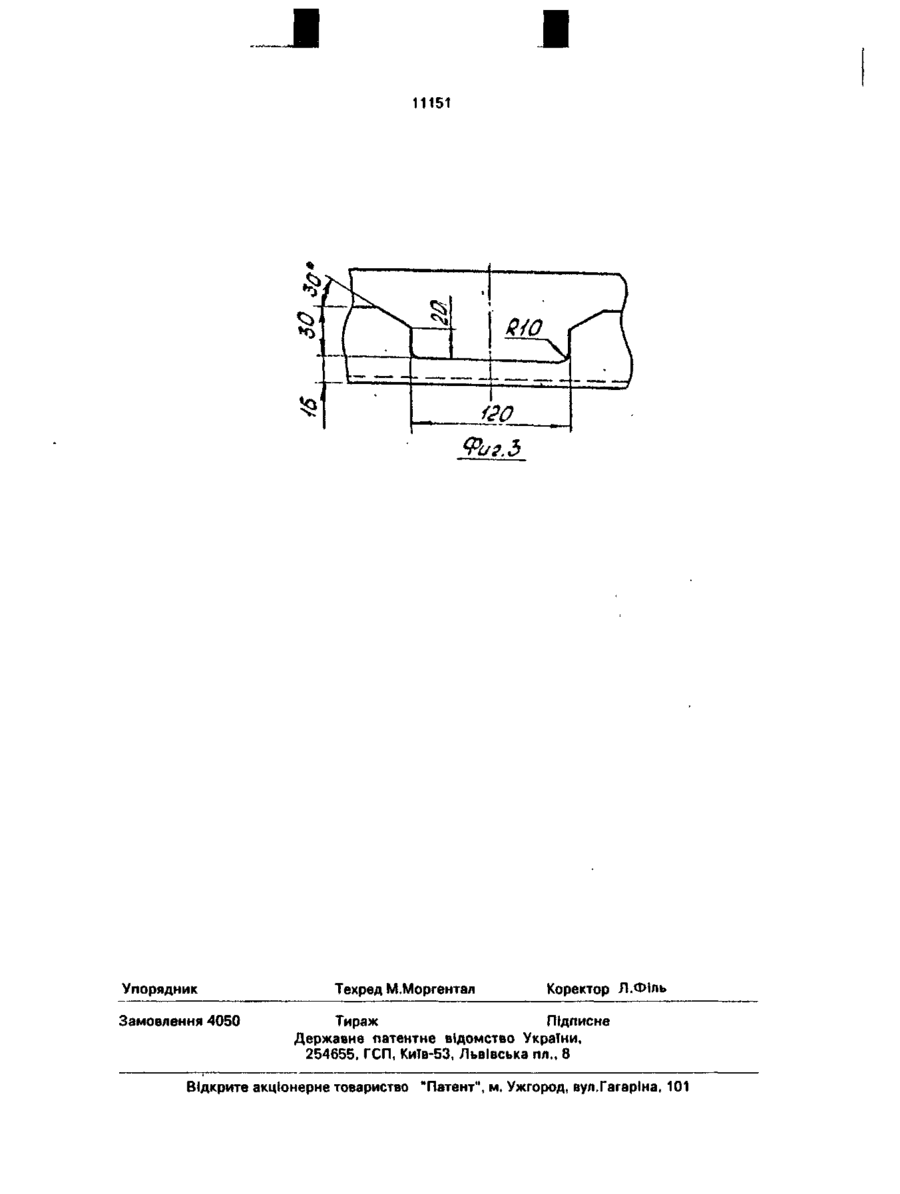

Устройство для пробивки отверстий в стенках полых изделий, содержащее на неподвижной нижней плите опору для установки изделия, упоры, ограничивающие его положение, матрицу, стойку, рычаг, шарнирно связанный одним концом со стойкой и несущий на другом конце пуансон, а также содержащее деталь, связывающую рычаг с подвижной верхней частью и шарнирно связанную с ней, и элементы направления рычага, о т л и ч а ю щ е е с я тем, что деталь, связывающая рычаг с подвижной частью, выполнена в виде установленного с возможностью взаимодействия с поверхностью рычага, обращенной к подвижной части, толкателя с буртиками, размещенными в этой части, шарнир, связывающий эту часть с толкателем, выполнен в виде пары элементов со сферическими поверхностями, элементы направления рычага выполнены в виде двух направляющих планок, закрепленных на нижней плите, устройство снабжено съемниками*и прижимом. С > Изобретение относится к обработке металлов давлением и может быть использовано при производстве вырубов в объемных деталях, например швеллерах, уголках, двутаврах различной длины и различной величиной полок, во всех областях машиностроения, кораблестроения и строительства. Известно устройство для пробивки отверстий в пространственных деталях, в частности в трубах [1]. Вырубная матрица установлена на плите, где смонтирована стойка, в прорези которой качается вокруг горизонтальной оси горизонтальный рычаг с закрепленным на его конце вырубным пуансоном, средняя часть рычага окружена обоймой, верхняя часть которой шарнирно укреплена на вертикальном хвостовике. Существенными недостатками устройства для пробивки отверстий в пространственных деталях, в частности в трубах, является то, что его конструкция не позволяет работать на прессах .с большим ходом и : усилием. Цель изобретения - расширение технологических возможностей. Поставленная цель достигается тем, что из-за увеличения нагрузок, воспринимаемых шарнирно, связывающий рычаг с подвижной частью, деталь, связывающая рычаг с подвижной частью, выполнена в виде установленного с возможностью взаимодействия с поверхностью рычага, обращенной к подвижной части, толкателя с буртиками, размещенными в этой части, шарнир, связывающий эту часть с толкателем, выполнен в виде пары элементов со ел о 11151 сферическими поверхностями, элементы направления рычага выполнены в виде двух направляющих планок, закрепленных на нижней плите, устройство снабжено съемниками и прижимом. 5 Сущность изобретения поясняется чертежом, где: на фиг.1 изображено устройство для вырубов в момент вырубки паза; на фиг.2 - план низа устройства; нл фиг.З - пример выруба. 10 Устройство содержит рычаг 1, закрепленный в расположенной на неподвижной нижней плите 2 стойке 3 при помощи вращающейся оси 4, пуансон 5 на рычаге, который при помощи штифта 6 крепится к толкателю 15 7, выполненному в виде пары элементов со сферическими поверхностями и закрепленному при помощи буртиков и шарнира 8 через деталь 9 к подвижной верхней части 10. Рычаг 1 находится также между элемен- 20 тами направления рычага 11 выполненных в виде двух направляющих планок, закрепленных на нижней плите. На плите нижней закреплены съемники 12, матрица 13 с державкой 14, в которой встроены подпружиненные прижимы 15, опоры 16 и 17 с утопающими упорами 18 и 19 для укладки заготовки. Устройство работает следующим образом. Обрабатываемая заготовка 20 помещается на опору 16 и выставляется по упору 18. При опускании подвижной верхней части 10 толкатель 7 поворачивает рычаг 1 вокруг оси 4 и производит выруб при помощи пуансона 5 и матрицы 13, если нужно произвести еще один выруб заготовка 20 проталкивается дальше и выставляется по обратному упору 19 и производится второй выруб, высечка удаляется через провальное отверстие пресса. А-А ^7№~ Щг— YL // 19LU it 6t • 11151 Фиг. 5 Упорядник Замовлення 4050 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
