Стержневий ящик
Номер патенту: 1682
Опубліковано: 25.10.1994
Автори: Наугольний Анатолій Трохимович, Ільїн Вячеслав Олексійович, Гончаров Олександр Терентійович, Чалий Микола Васильович
Формула / Реферат
Стержневой ящик, содержащий разъемный корпус, газовые горелки, опустошитель, эжектор, состоящий, из трубы, установленной на основании в полости опустошитепя, диффузор и сопло, отличающийся тем, что, с целью достижения равномерного и эффективного нагрева опустошителя по всей его длине при минимальном расходе газовоздушной смеси, газовые горелки расположены на основании в полости опустошителя, а полость трубы сообщена с диффузором, при этом газовые горелки установлены на разных уровнях по высоте, а сопло установлено с возможностью перемещепин вдоль оси диффузора.
Текст

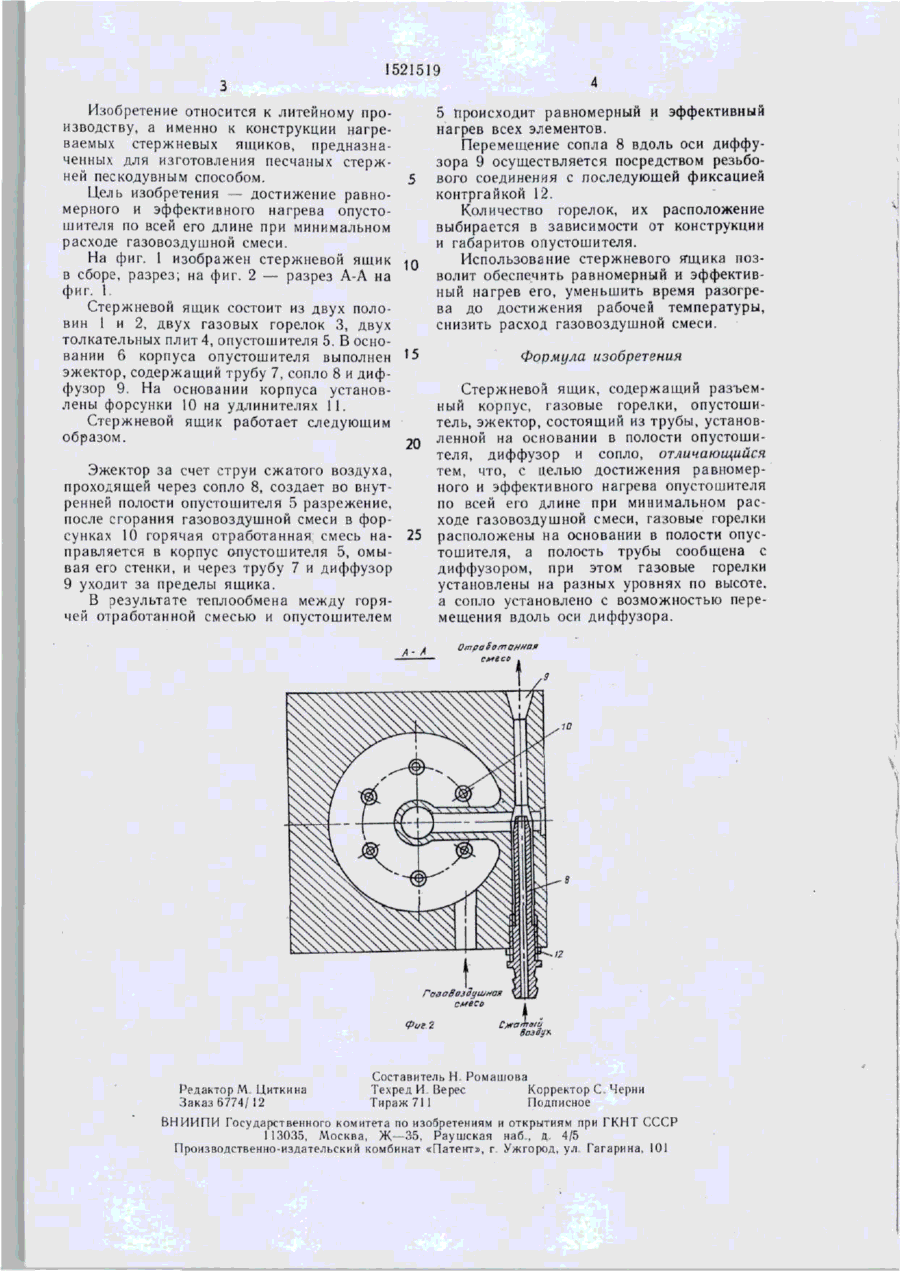

Изобретение относится к литейному производству, в частности к конструкциям нагреваемых стержневых ящиков, предназначенных для изготовления песчаных стержней пескодувным способом. Цель изобретения -- повышение компактности стержневого ящика, равномерного и эффективного нагрева опустошителя по всей его длине при минимальном расходе газовоздушной смеси. Стержневой ящик состоит из двух половин I и 2, двух газовых горелок 3, двух толкательных плит 4, опустошителя 5. В основании 6 корпуса опустошителя выполнен эжектор, содержащий трубу 7, сопло и диффузор. Полость трубы 7 сообщена с диффузором, а газовые горелки размещены в полости опустошителя 2 ил. (Л ел СП со Ur^TlTZt 1521519 Изобретение относится к литейному производству, а именно к конструкции нагреваемых стержневых ящиков, предназначенных для изготовления песчаных стержней пескодувным способом. Цель изобретения -- достижение равномерного и эффективного нагрева опустошителя по всей его длине при минимальном расходе газовоздушной смеси. На фиг. 1 изображен стержневой ящик в сборе, разрез; на фиг. 2 — разрез А-А на фиг. 1 Стержневой ящик состоит из двух половин 1 и 2, двух газовых горелок 3, двух толкательных плит 4, опустошителя 5. В основании 6 корпуса опустошителя выполнен эжектор, содержащий трубу 7, сопло 8 и диффузор 9. На основании корпуса установлены форсунки 10 на удлинителях 11. Стержневой ящик работает следующим образом. 5
