Автоматична лінія для виготовлення стержнів

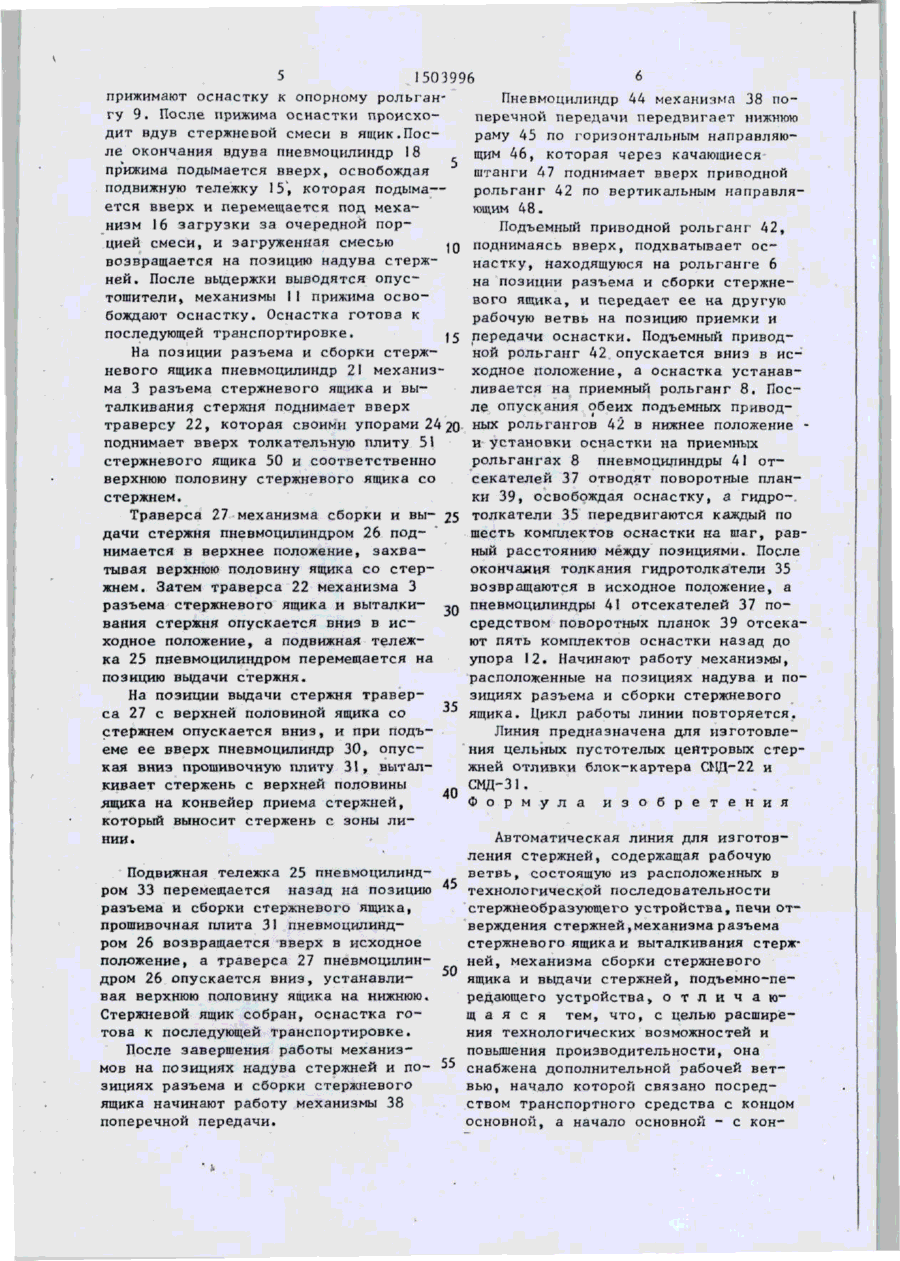

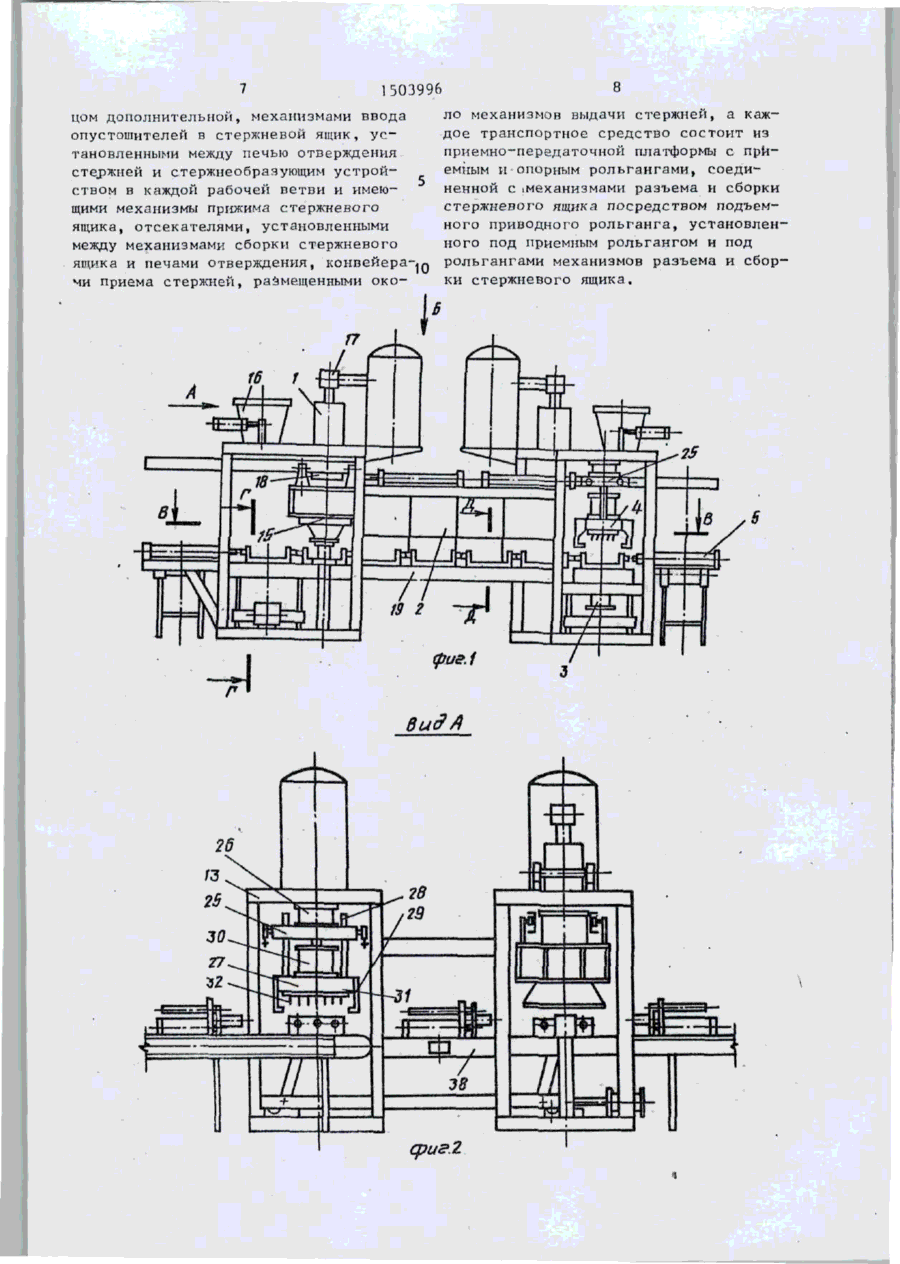

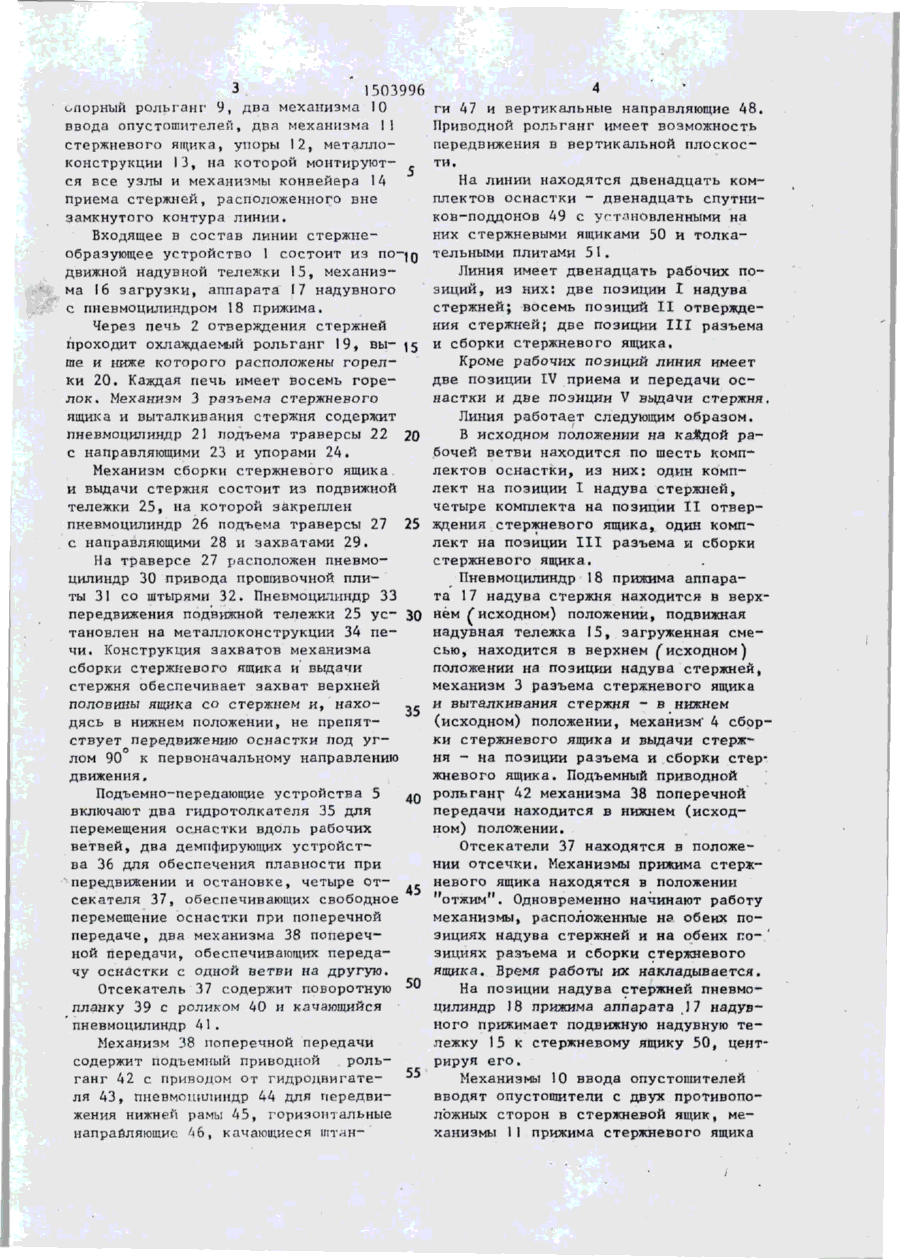

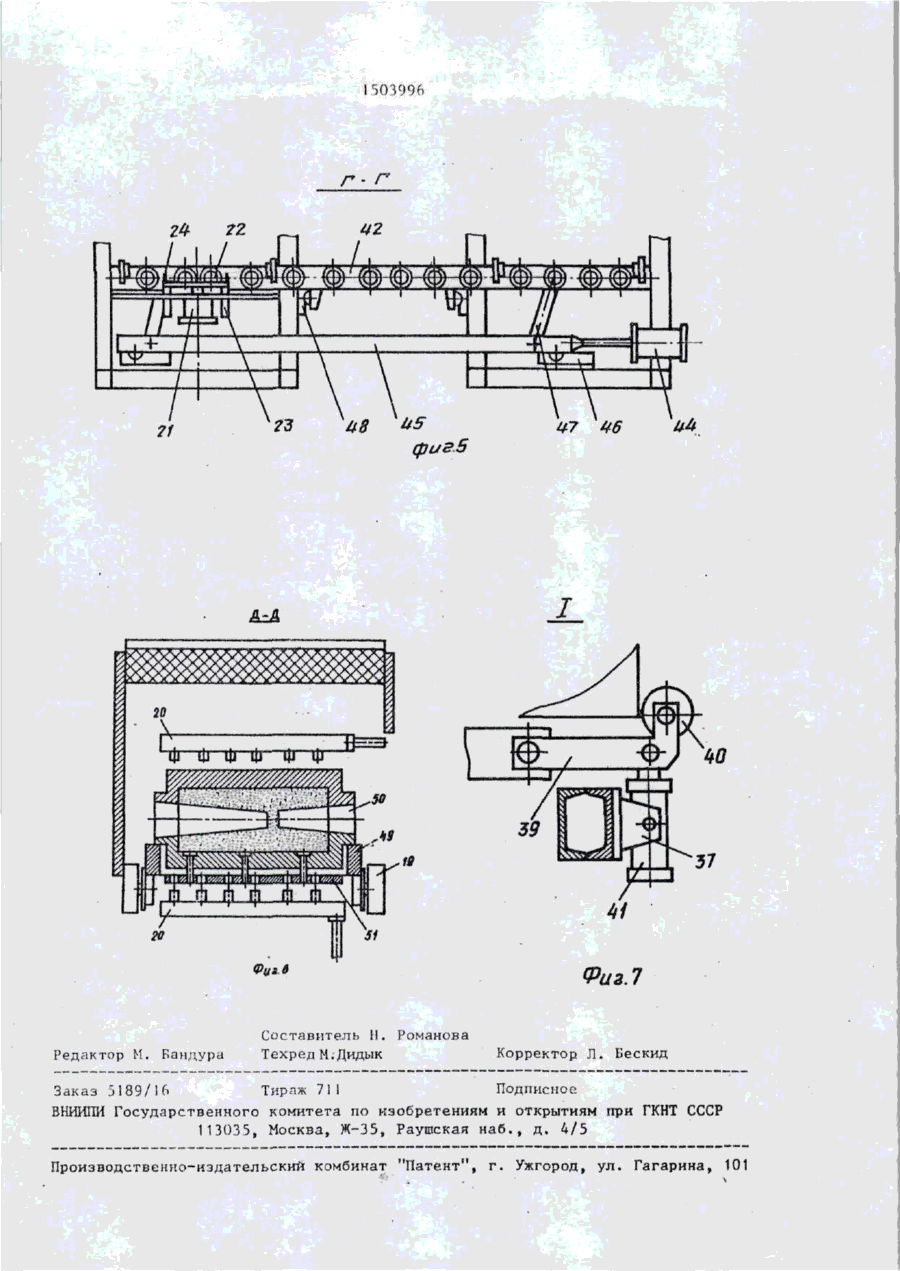

Изобретение относится к литейному производству, в частности к линиям для изготовления литейных стержней Цель изобретения - расширение технологических возможностей линии и повышение производительности. Автомати Изобретение относится к литейному производству, в частности к линиям для изготовления литейных стержней. Цель изобретения - расширение технологических возможностей линии и повышение производительности. На фиг. I представлена автоматическая линия для изготовления стержней, вид спереди; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. I; на фиг. 4 - разрез В-В на фиг. 1; на фиг- 5 - разрез Г-Г на фиг. 1; на фиг, 6 - разрез Д-Д на фиг. 1; на фиг, 7 ~ узел I на фиг. 4. ческая линия для изготовления литейных стержней состоит из двух стержпеобрачующих устройств, двух проходных печей отверждения стержней, двух механизмов разъема стержневого ящика и выталкивания стержня, двух механизмов сборки стержневого ящика и выдачи готового стержня, транспортно-передающих устройств, двух рольгангов механизмов разъема и сборки стержневого ящика, двух приемо-передаточных платформ, на каждой из которых установлены приемный рольганг, опорный рольганг, два механизма введения вставокопустошителей, два механизма прижима оснастки, упоры, металлоконструкции, на которой монтируются все узлы и механизмы, конвейера приема стержней, расположенного вне замкнутого контура линии. Линия предназначена для изготовления пустотелых центровых стержней . 7 ил. Автоматическая линия для изготовления стержней состоит из двух стержнеобразующих устройств 1, выполненных по известной конструкции, двух проходных печей 2 отверждения стержней, двух механизмов 3 разьема стержневого . ящика и выталкивания стержней, двух механизмов 4 сборки стержневого яіцика и выдачи стержня подъемно-передающих устройстн 5, двух рольгангов 6 механизмов разъема и сборки стержневого ящика, двух приемно-передаточных платформ 7, на каждой из которых установлены приемный рольганг 8, со со со З 1503996 опорный рольганг 9, дно механизма 10 ввода опустошителей, два механизма 11 стержневого ящика, упоры 12, металлоконструкции 13, на которой монтируются все узлы и механизмы конвейера 14 приема стержней, расположенного вне замкнутого контура линии. Входящее в состав линии стержнеобраэующее устройство I состоит из ПО-JQ движной надувной тележки 15, механизма 16 загрузки, аппарата 17 надувного с пневмоцилиндром 18 прижима. Через печь 2 отверждения стержней проходит охлаждаемый рольганг 19, вы- 15 ше и ниже которого расположены горелки 20. Каждая печь имеет восемь горелок. Механизм 3 разъема стержневого ящика и выталкивания стержня содержит пневмоцилиндр 21 подъема траверсы 22 20 с направляющими 23 и упорами 24. Механизм сборки стержневого ящика и выдачи стержня состоит из подвижной тележки 25, на которой закреплен пневмоцилиндр 26 подъема траверсы 27 25 с направляющими 28 и захватами 29. На траверсе 27 расположен пневмоцилиндр 30 привода прошивочной плиты 31 со штырями 32. Пневмоцилиндр 33 передвижения подвижной тележки 25 ус- 30 тановлен на металлоконструкции 34 печи. Конструкция захватов механизма сборки стержневого ящика и выдачи стержня обеспечивает захват верхней половины ящика со стержнем и, нахо_
