Пристрій для розкладання нитки

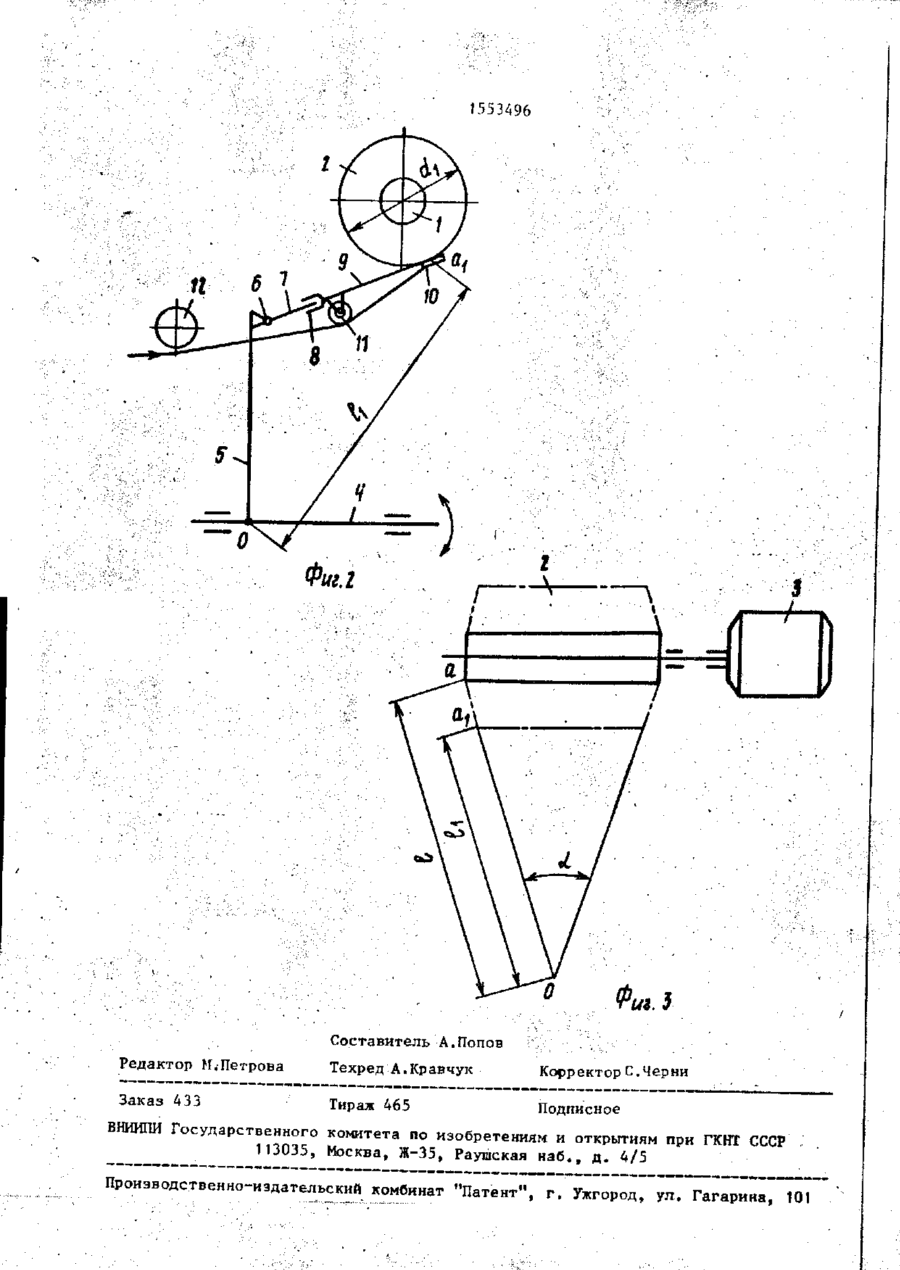

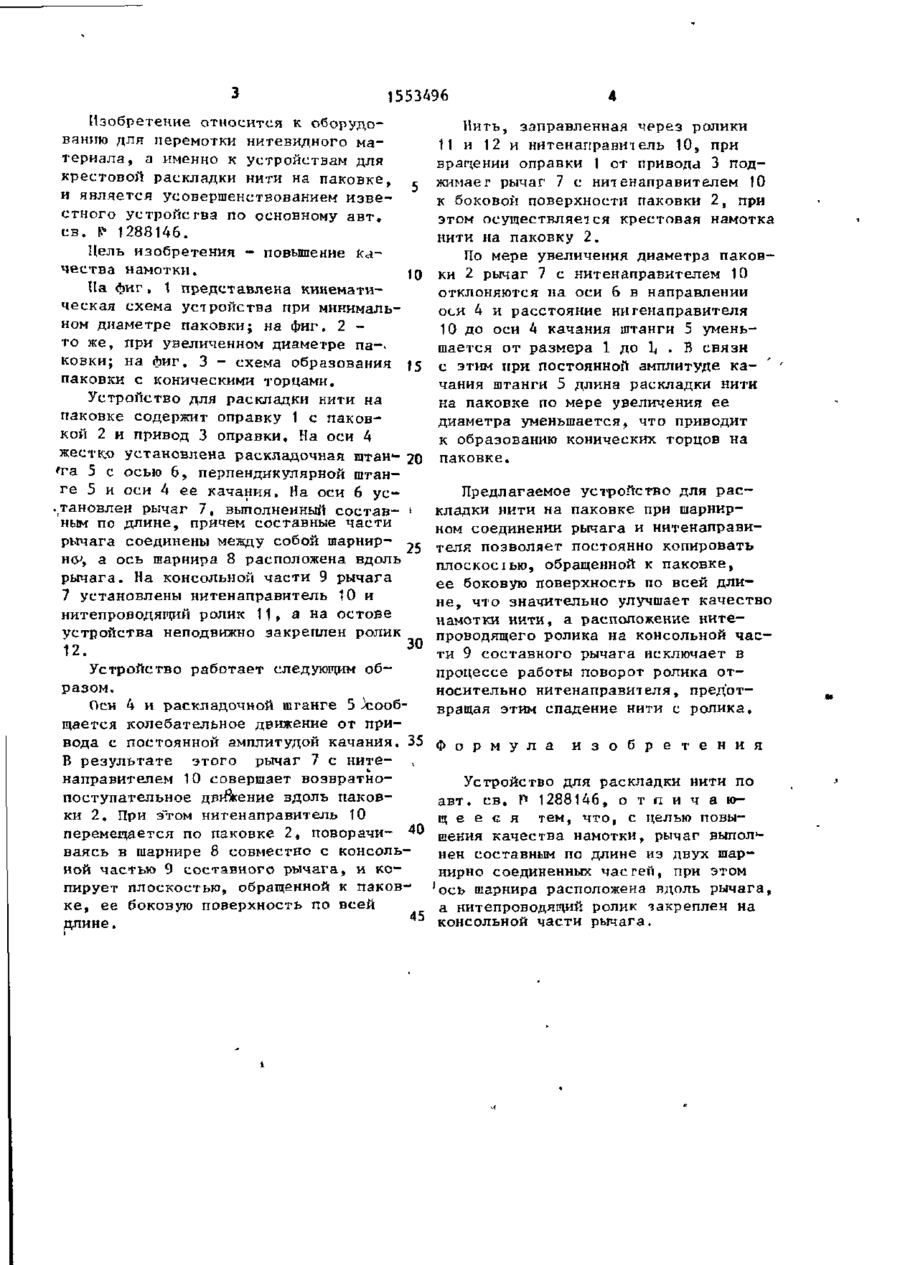

Изобретение относится к оборудованию для перемотки нитевидного материала, а именно к устройствам крестовой раскладки нити на паковке, и может быть использовано при перемотке кордшнура в производстве клиновых ремней, а также нити в текстильной промышленности. Цель изобретения - повышение качества намотки нити на паковке. Устройство содержит оправку 1, связанную с приводом ее вращения, и раскладочную штангу 5, закрепленную на качающейся оси 4. На штанге 5 посредством оси 6 смонтирован рычаг 7 с нитенаправителем 10. Рычаг 7 выполнен составным по длине, а его части соединены шарниром 8. Под действием натяжг-ния нити нитенаправитель 10 прижимается к боковой поверхности паковки и при возвратно-поступательном перемещении проворачивается в шарнире 8, копируя плоскостью, обращенной к паковке, ее боковую поверхность 'по всей длине. Сокращение хода нитенаправителя Ю вдоль оси паковки обеспечивается за счет уменьшения расо стояния 1 от нитенаправителя до оси S 4 при постоянной амплитуде качания штанги 5. Ролики 11 и 12 служат для лучшего прижима нитенаправителя 10 к паковке под действием натяжения нити. 3 ил. (Л С ел со со > 1553496 Изобретение относится к оборудованию для перемотки нитевидного материала, а именно к устройствам для крестовой раскладки нити на паковке, 5 и является усовершенствованием известного устройства по основному авт. св. К 1288146. * Цель изобретения - повышение качества намотки. 10 На фиг, t представлена кинематическая схема устройства при минимальном диаметре паковки; на фиг. 2 то же, при увеличенном диаметре па-, ковки; на фиг. 3 - схема образования 15 паковки с коническими торцами. Устройство для раскладки нити на паковке содержит оправку 1 с паковкой 2 и привод 3 оправки. На оси 4 жестко установлена раскладочная штан*- 20 'га 5 с осью 6, перпендикулярной штанге 5 и оси 4 ее качания. На оси 6 установлен рычаг 7. выполненный составным по длине, причем составные части рычага соединены между собой шарнирнс^, а ось шарнира 8 расположена вдоль рычага. На консольной части 9 рычага 7 установлены нитенаправитель 10 и нитепроводящий ролик 11, а на остове устройства неподвижно закреплен ролик 30 12. Устройство работает следующим образом. Пси 4 и раскладочной шганге 5 Зсообщается колебательное движение от привода с постоянной амплитудой качания. 35 8 результате этого рычаг 7 с ните- , направителем 10 совершает возвратнопоступательное движение вдоль паковки 2. При этом нитенаправитель 10 перемещается по паковке 2, поворачи- 40 ваясь в шарнире 8 совместно с консольной частью 9 составного рычага, и копирует плоскостью, обращенной к паковке, ее боковую поверхность по всей 45 длине. Нить, заправленная через ролики 11 и 12 и нитенаправитель 10, при вращении оправки 1 от привода 3 поджимаег рычаг 7 с нитенаправителем 10 к боковой поверхности паковки 2, при этом осуществляется крестовая намотка нити на паковку 2. По мере увеличения диаметра паковки 2 рычаг 7 с нитенаправителем 10 отклоняются на оси 6 в направлении оси 4 и расстояние нигеиаправителя 10 до оси 4 качания штанги 5 уменьшается от размера 1 до Ъ . В связи с этим при постоянной амплитуде качания штанги 5 длина раскладки нити на паковке по мере увеличения ее диаметра уменьшается, что приводит к образованию конических торцов на паковке, Предлагаемое устройство для раскладки нити на паковке при шарнирном соединении рычага и нитенаправителя позволяет постоянно копировать плоскоеіью, обращенной к паковке, ее боковую поверхность по всей длине, что значительно улучшает качество намотки нити, а расположение нитепроводящего ролика на консольной части 9 составного рычага исключает в процессе работы поворот ролика относительно нитенаправителя, предотвращая этим спадение нити с ролика. Ф о р м у л а и з о б р е т е н и я Устройство для раскладки нити по а в т . с в . Р 1288146, о т л и ч а ю щ е е с я тем, что, с целью повы1 шения качества намотки, рычаг вылол нен составным по длине из двух шарнирно соединенных частей, при этом 'ось шарнира расположена вдоль рычага, а нитепроводящий ролик закреплен на консольной части рычага. 1553496 Фш.і Составитель А.Попов Редактор М.Петрова Техред А.Кравчук Корректор С.Черни Заказ 433 Тираж 465 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Производственно-издательский комбинат "Патент", г» Ужгород, ул. Гагарина, 101
