Електропневматичний клапан
Номер патенту: 16822
Опубліковано: 15.08.2006
Автори: Сьомін Дмитро Олександрович, Мальцев Ярослав Іванович, Мальцева Марина Олегівна
Формула / Реферат
Електропневматичний клапан, що містить корпус із сідлом, електромагніт з якорем, у якорі виконано наскрізний вертикальний отвір, і запірний елемент, який відрізняється тим, що у пристрої як сідло застосовано щілинний дифузор, до якоря із двох сторін жорстко прикріплено дві еластичні мембрани, вертикальний отвір у якорі оснащено дроселюючим пристроєм, між якорем та електромагнітом розташовано демпфіруючу камеру, а в корпусі клапана виконано наскрізний отвір для скидання робочого середовища в бак, яке регулюється дроселем.
Текст

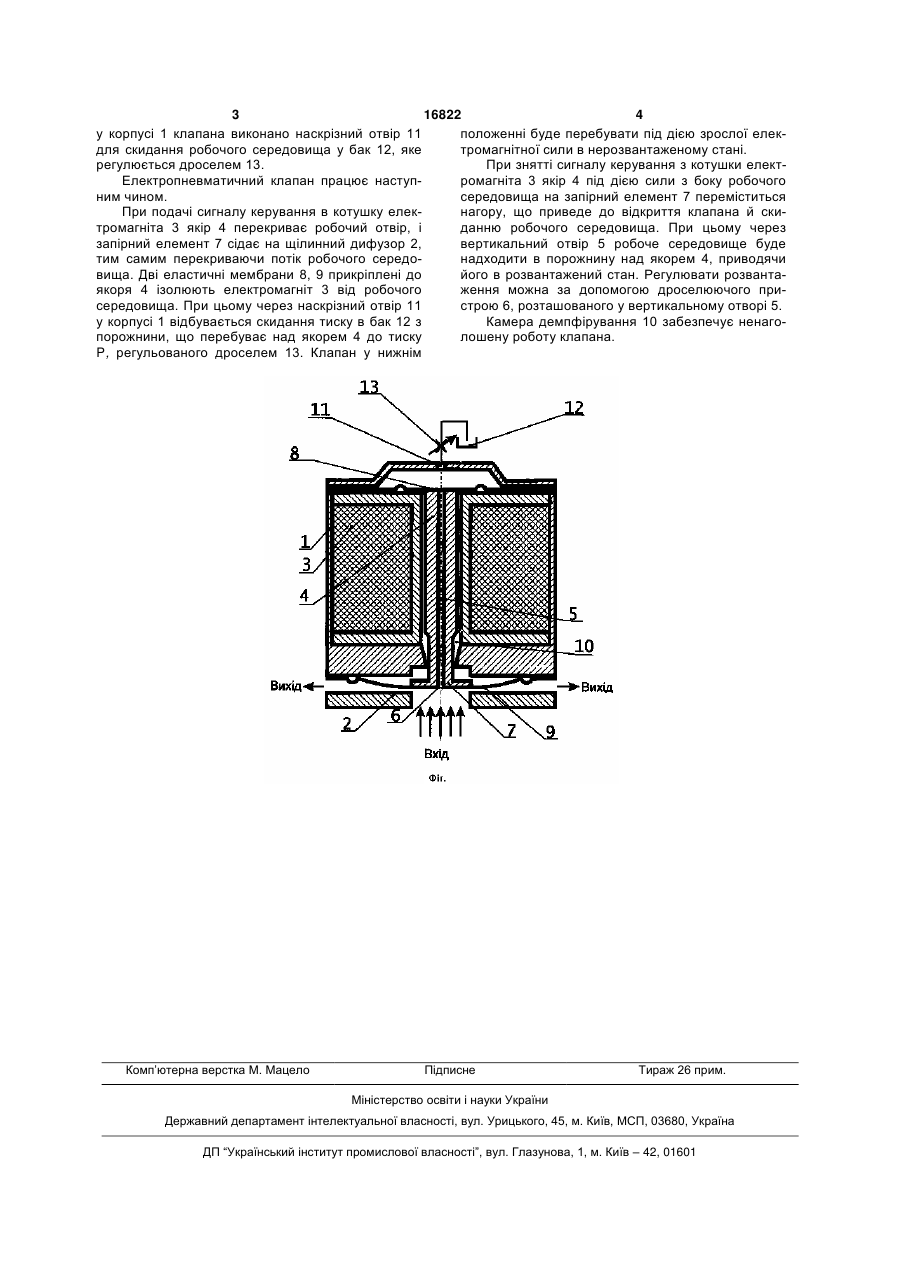

Електропневматичний клапан, що містить корпус із сідлом, електромагніт з якорем, у якорі ви 3 16822 4 у корпусі 1 клапана виконано наскрізний отвір 11 положенні буде перебувати під дією зрослої елекдля скидання робочого середовища у бак 12, яке тромагнітної сили в нерозвантаженому стані. регулюється дроселем 13. При знятті сигналу керування з котушки електЕлектропневматичний клапан працює наступромагніта 3 якір 4 під дією сили з боку робочого ним чином. середовища на запірний елемент 7 переміститься При подачі сигналу керування в котушку елекнагору, що приведе до відкриття клапана й скитромагніта 3 якір 4 перекриває робочий отвір, і данню робочого середовища. При цьому через запірний елемент 7 сідає на щілинний дифузор 2, вертикальний отвір 5 робоче середовище буде тим самим перекриваючи потік робочого середонадходити в порожнину над якорем 4, приводячи вища. Дві еластичні мембрани 8, 9 прикріплені до його в розвантажений стан. Регулювати розвантаякоря 4 ізолюють електромагніт 3 від робочого ження можна за допомогою дроселюючого присередовища. При цьому через наскрізний отвір 11 строю 6, розташованого у вертикальному отворі 5. у корпусі 1 відбувається скидання тиску в бак 12 з Камера демпфірування 10 забезпечує ненагопорожнини, що перебуває над якорем 4 до тиску лошену роботу клапана. P, регульованого дроселем 13. Клапан у нижнім Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectro-pneumatic valve
Автори англійськоюSiomin Dmytro Oleksandrovych, Maltsev Yaroslav Ivanovych, Maltseva Maryna Olehivna
Назва патенту російськоюЭлектропневматический клапан
Автори російськоюСемин Дмитрий Александрович, Мальцев Ярослав Иванович, Мальцева Марина Олеговна
МПК / Мітки
МПК: F16K 31/02
Мітки: клапан, електропневматичний
