Перерозподільний пристрій насадкової абсорбційної колони

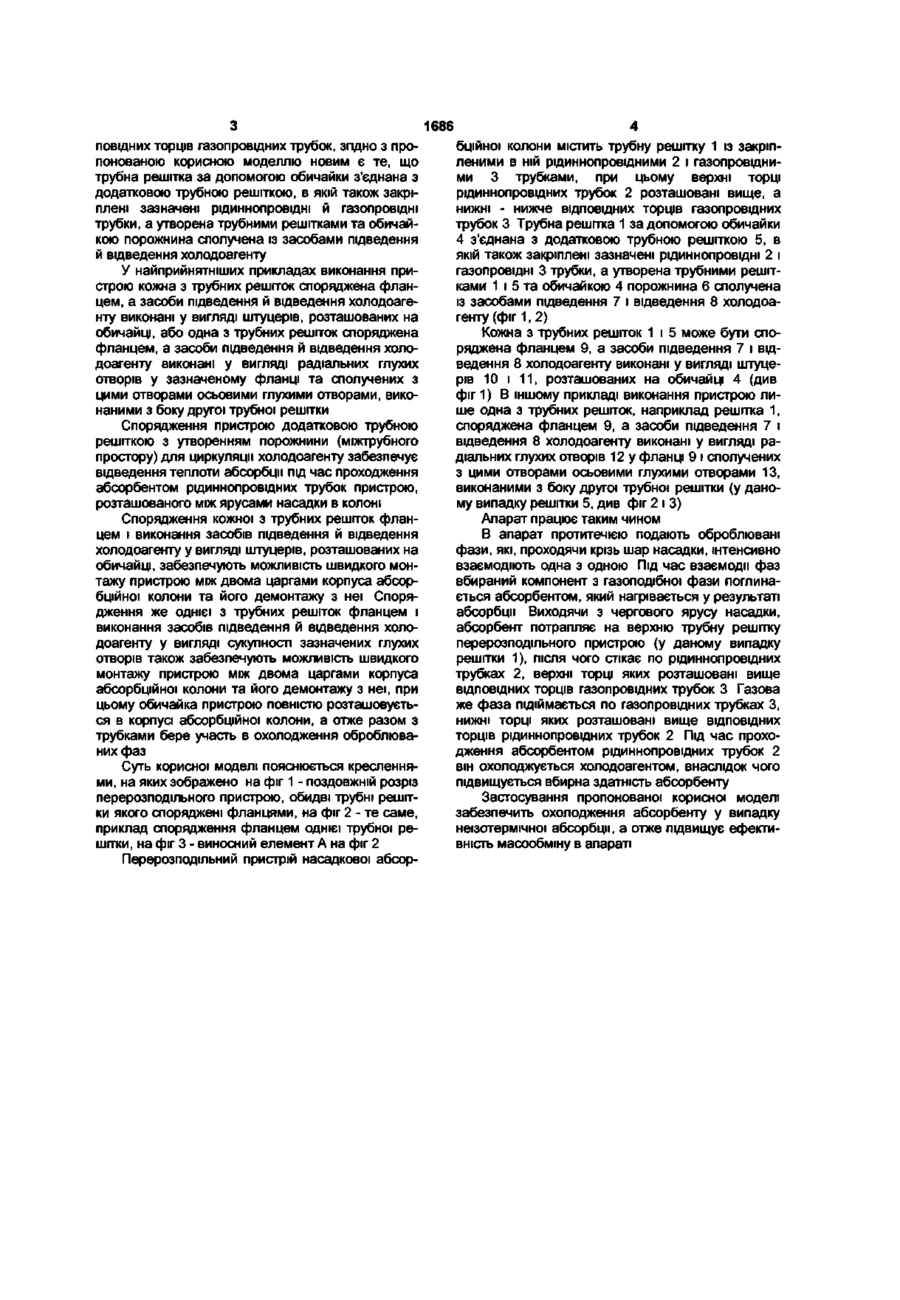

1 Перерозподшьний пристрій насадкової абсорбційної колони, що містить трубну решітку із закріпленими в ній рідиннопровідними й газопровідними трубками, при цьому верхні торці рідиннопровідних трубок розташовані вище, а нижні - нижче ВІДПОВІДНИХ торців газопровідних трубок, який відрізняється тим, що трубна решітка за допомогою обичайки з'єднана з додатковою трубною решіткою, в якій також закріплені зазначені рідиннопровідні й газопровідні трубки, а утворена трубними решітками та обичайкою порожнина сполучена із засобами підведення й відведення холодоагенту 2 Пристрій за п 1, який відрізняється тим, що кожна з трубних решіток оснащена фланцем, а засоби підведення й відведення холодоагенту виконані у вигляді штуцерів, розташованих на обичайці 3 Пристрій за п 1, який відрізняється тим, що одна з трубних решіток оснащена фланцем, а засоби підведення й відведення холодоагенту виконані у вигляді радіальних глухих отворів у зазначеному фланці та сполучені з цими отворами осьовими глухими отворами, виконаними з боку другої трубної решітки Корисна модель належить до обладнання ХІМІЧНИХ, харчових і споріднених виробництв, зокрема до тепломасообмінних апаратів і може бути використана в ректифікаційних і абсорбційних установках Відомий перерозподільний пристрій насадкової абсорбційної колони, що містить трубну решітку із закріпленими в ній рідинногазопровідними трубками, верхні й нижні торці яких розташовані на одному рівні [Скобло А И , Трегубова И А , Молоканов Ю К Процессы и аппараты нефтеперерабатывающей и нефтехимической промышленности М Химия, 1982 - С 222, pncVII-6 (3)] Цей пристрій має просту конструкцію, але внаслідок одночасного проходження по одних і тих же трубках обох оброблюваних фаз (рідини й газу) погіршуються умови перерозподілу в колоні цих фаз, а отже і умови масообміну Крім того, цей пристрій не забезпечує відведення теплоти, яка виділяється під час неїзотермічної абсорбції, внаслідок чого температура абсорбенту зростає, що зменшує рушійну силу процесу й також погіршує умови масообміну Найбільш близьким до пропонованого технічного рішення є перерозподільний пристрій насадкової абсорбційної колони, що містить трубну ре шітку із закріпленими в ній рідиннопровідними й газопровідними трубками, при цьому верхні торці рідиннопровідних трубок розташовані вище, а нижні - нижче ВІДПОВІДНИХ торців газопровідних трубок [там же, С 222, рис VII-6 (5)] На відміну від аналога, що розглянуто, цей пристрій має більш складну конструкцію, але внаслідок проходження оброблюваних фаз (рідини й газу) по різних трубках значно покращуються умови перерозподілу в колоні цих фаз Проте, як і зазначений аналог, цей пристрій не забезпечує відведення теплоти, яка виділяється під час неїзотермічної абсорбції В основу корисної моделі покладено задачу вдосконалити перерозподільний пристрій насадкової абсорбційної колони, в якому його нове конструктивне виконання забезпечує відведення теплоти, яка виділяється під час неїзотермічної абсорбції, а отже забезпечує інтенсифікацію процесу масообміну Поставлена задача вирішується тим, що в перерозподшьному пристрої насадкової абсорбційної колони, що містить трубну решітку із закріпленими в ній рідиннопровідними й газопровідними трубками, при цьому верхні торці рідиннопровідних трубок розташовані вище, а нижні - нижче від CD 00 CO 1686 повідних торців газопровідних трубок, згідно з пропонованою корисною моделлю новим є те, що трубна решітка за допомогою обичайки з'єднана з додатковою трубною решіткою, в якій також закріплені зазначені рідиннопровідні й газопровідні трубки, а утворена трубними решітками та обичайкою порожнина сполучена із засобами підведення й відведення холодоагенту У найприйнятніших прикладах виконання пристрою кожна з трубних решіток споряджена фланцем, а засоби підведення й відведення холодоагенту виконані у вигляді штуцерів, розташованих на обичайці, або одна з трубних решіток споряджена фланцем, а засоби підведення й відведення холодоагенту виконані у вигляді радіальних глухих отворів у зазначеному фланці та сполучених з цими отворами осьовими глухими отворами, виконаними з боку другої трубної решітки Спорядження пристрою додатковою трубною решіткою з утворенням порожнини (міжтрубного простору) для циркуляції холодоагенту забезпечує відведення теплоти абсорбції під час проходження абсорбентом рщиннопровідних трубок пристрою, розташованого між ярусами насадки в колоні Спорядження кожної з трубних решіток фланцем івиконання засобів підведення й відведення холодоагенту у вигляді штуцерів, розташованих на обичайці, забезпечують можливість швидкого монтажу пристрою між двома царгами корпуса абсорбційної колони та його демонтажу з неї Спорядження же однієї з трубних решіток фланцем і виконання засобів підведення й відведення холодоагенту у вигляді сукупності зазначених глухих отворів також забезпечують можливість швидкого монтажу пристрою між двома царгами корпуса абсорбційної колони та його демонтажу з неї, при цьому обичайка пристрою повністю розташовується в корпусі абсорбційної колони, а отже разом з трубками бере участь в охолодження оброблюваних фаз Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - поздовжній розріз перерозподільного пристрою, обидві трубні решітки якого споряджені фланцями, на фіг 2 - те саме, приклад спорядження фланцем однієї трубної решітки, на фіг 3 - виносний елемент А на фіг 2 Перерозподшьний пристрій насадкової абсор бційної колони містить трубну решітку 1 із закріпленими в ній рідиннопровідними 2 і газопровідними 3 трубками, при цьому верхні торці рщиннопровідних трубок 2 розташовані вище, а нижні - нижче ВІДПОВІДНИХ торців газопровідних трубок 3 Трубна решітка 1 за допомогою обичайки 4 з'єднана з додатковою трубною решіткою 5, в якій також закріплені зазначені рідиннопровідні 2 і газопровідні 3 трубки, а утворена трубними решітками 1 і 5 та обичайкою 4 порожнина 6 сполучена із засобами підведення 7 і відведення 8 холодоагенту (фіг 1,2) Кожна з трубних решіток 1 і 5 може бути споряджена фланцем 9, а засоби підведення 7 і відведення 8 холодоагенту виконані у вигляді штуцерів 10 і 11, розташованих на обичайці 4 (див фіг 1) В іншому прикладі виконання пристрою лише одна з трубних решіток, наприклад решітка 1, споряджена фланцем 9, а засоби підведення 7 і відведення 8 холодоагенту виконані у вигляді радіальних глухих отворів 12 у фланці 9 і сполучених з цими отворами осьовими глухими отворами 13, виконаними з боку другої трубної решітки (у даному випадку решітки 5, див фіг 2 і 3) Апарат працює таким чином В апарат протитечією подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною Під час взаємодії фаз вбираний компонент з газоподібної фази поглинається абсорбентом, який нагрівається у результаті абсорбції Виходячи з чергового ярусу насадки, абсорбент потрапляє на верхню трубну решітку перерозподільного пристрою (у даному випадку решітки 1), після чого стікає по рщиннопровідних трубках 2, верхні торці яких розташовані вище ВІДПОВІДНИХ торців газопровідних трубок 3 Газова же фаза підіймається по газопровідних трубках З, нижні торці яких розташовані вище ВІДПОВІДНИХ торців рщиннопровідних трубок 2 Під час проходження абсорбентом рщиннопровідних трубок 2 він охолоджується холодоагентом, внаслідок чого підвищується вбирна здатність абсорбенту Застосування пропонованої корисної моделі забезпечить охолодження абсорбенту у випадку неїзотермічної абсорбції, а отже підвищує ефективність масообміну в апараті f Z - IP 'OSOfrO 'аіи>| п 'ц 'ewaxdv uf& „xaiiwoM ииаонЛєн иинй'осівнжіі^„ g o i иисіи 6Є ЖВСІИІ d ЄООг>ОЄО AxAdtf otf онеоииМи ГЛФ Ш/Т/УЛ 77//Х///////Л г/
